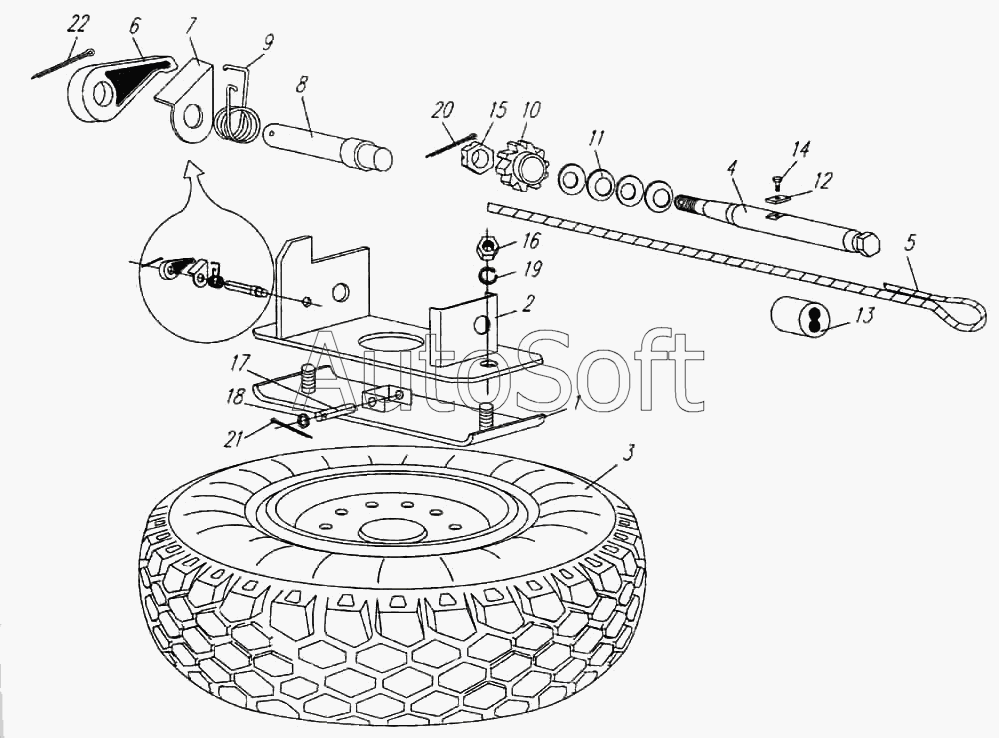

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509 (2006). Установка запасного колеса
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Держатель запасного колеса | |
| 2 | 9***0 | Держатель запасного колеса | |
| 3 | 9***1 | Колесо с шиной | |
| 4 | 9***0 | Вал ворота | |
| 5 | 9***2 | Канат установки запасного колеса | |
| 6 | 5***5 | Защелка ворота держателя | |
| 7 | 5***6 | Упор | |
| 8 | 5***7 | Ось защелки ворота держателя запасного колеса | |
| 9 | 5***9 | Пружина защелки ворота держателя запасного колеса | |
| 10 | 5***3 | Храповик ворота держателя запасного колеса | |
| 11 | 5***7 | Пружина тарельчатая ворота держателя запасного колеса | |
| 12 | 5***9 | Планка троса лебедки держателя запасного колеса | |
| 13 | 9***1 | Втулка обжимная троса лебедки держателя запасного колеса | |
| 15 | 8***9 | Гайка ЕкМ24х1,5-6Н | |
| 16 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 17 | 2***7 | Палец 12х35 ОСТ37.001.163-75 | |
| 18 | 1***1 | Шайба | |
| 20 | 1***1 | Шплинт разводной 5х50 | |
| 21 | 1***1 | Шплинт разводной 4х25 | |
| 22 | 1***1 | Шплинт 5х30 |
