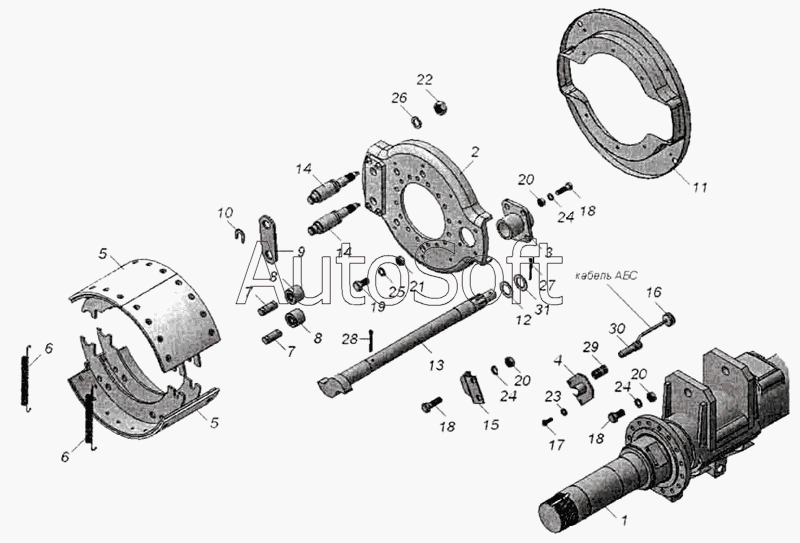

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509 (2006). Ось ступицами и тормозами
14
14
31
30
29
28
27
26
25
24
24
24
22
21
20
20
20
19
18
18
18
16
15
1
13
12
11
10
9
8
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9509-2410011 | 9***1 | Балка оси | |
| 9693-3502110 | 9***0 | Кулак разжимной правый | |
| 1 | 9***0 | Балка оси | |
| 2 | 9***2 | Суппорт тормоза в сборе | |
| 3 | 9***8 | Опора разжимного кулака | |
| 4 | 9***0 | Держатель датчика | |
| 5 | 9***0 | Колодка с накладками в сборе | |
| 6 | 5***5 | Пружина | |
| 7 | 9***7 | Ось ролика колодки тормоза | |
| 8 | 9***9 | Ролик колодки | |
| 9 | 9***3 | Накладка осей колодок | |
| 10 | 9***4 | Чека оси колодок | |
| 11 | 9***0 | Щиток заднего тормоза | |
| 12 | 9***8 | Шайба | |
| 13 | 9***1 | Кулак разжимной левый | |
| 14 | 9***2 | Ось колодки | |
| 15 | 9***0 | Ограничитель | |
| 16 | 9***1 | Кольцо | |
| 18 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 19 | 1***1 | Болт ТЕМ14х1,5-6gх35 | |
| 20 | 1***1 | Гайка М12х1,25-6Н | |
| 21 | 1***1 | Гайка М14х1,5-6Н | |
| 22 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 24 | 1***7 | Шайба пружинная 12 | |
| 25 | 1***7 | Шайба пружинная 14 | |
| 26 | 1***7 | Шайба пружинная 20 | |
| 27 | 1***1 | Шплинт разводной 6х40 | |
| 28 | 1***1 | Шплинт разводной 6х50 | |
| 29 | 8***4 | Втулка | |
| 30 | 4***0 | Датчик АБС+ SО | |
| 31 | 9***0 | Шайба |
