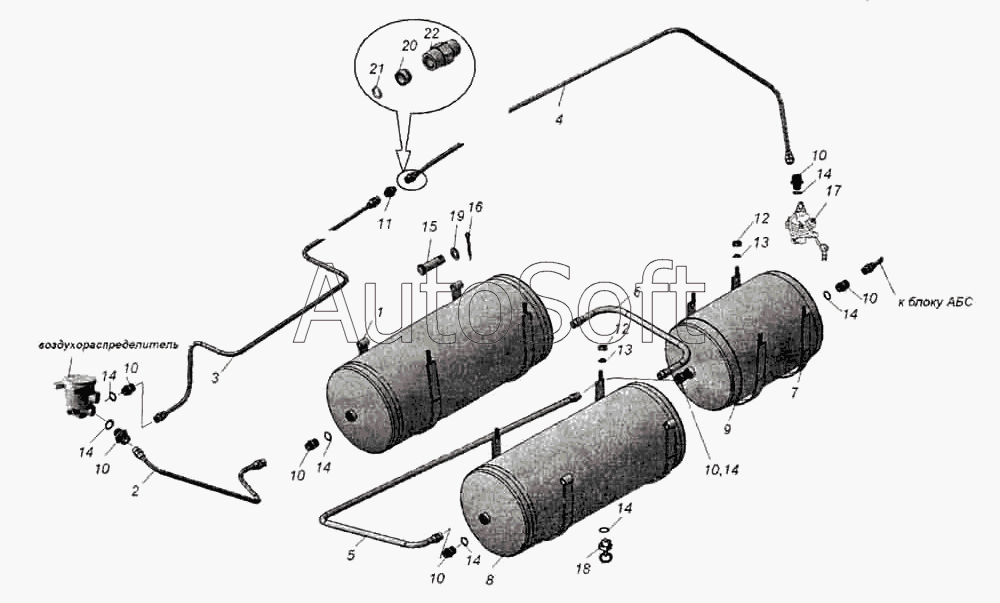

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509 (2006). Привод пневматических тормозов (продолжение 2)
11
22
21
20
19
18
17
16
15
14
14
14
14
14
14
14
14
12
12
1
10
10
10
10
10
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Хомут | |
| 2 | 9***2 | Трубка от воздухораспределителя к ресиверу | |
| 3 | 9***8 | Трубка от воздухораспределителя К регулятору тормозных сил | |
| 4 | 9***0 | Трубка от воздухораспределителя К регулятору тормозных сил | |
| 5 | 9***6 | Трубка от ресивера основного к ресиверу вспомогательному | |
| 6 | 9***6 | Трубка между основными ресиверами | |
| 7 | 9***2 | Хомут | |
| 8 | 9***5 | Баллон воздушный емкостью 40 л | |
| 9 | 9***5 | Баллон воздушный емкостью 20 л | |
| 10 | 9***9 | Штуцер | |
| 11 | 9***5 | Штуцер | |
| 12 | 1***1 | Гайка | |
| 14 | 1***0 | Прокладка 22х28х1,5 | |
| 15 | П***3 | Палец 16х60.016 ОСТ37.001.163-73 | |
| 16 | 1***1 | Шплинт разводной 4х25 | |
| 17 | 1***0 | Регулятор тормозных сил | |
| 18 | 1***0 | Кран слива конденсата | |
| 19 | 1***1 | Шайба плоская 10х18 | |
| 20 | 9***3 | Муфта | |
| 21 | 9***3 | Кольцо уплотнительное | |
| 22 | 8***9 | Гайка накидная |
