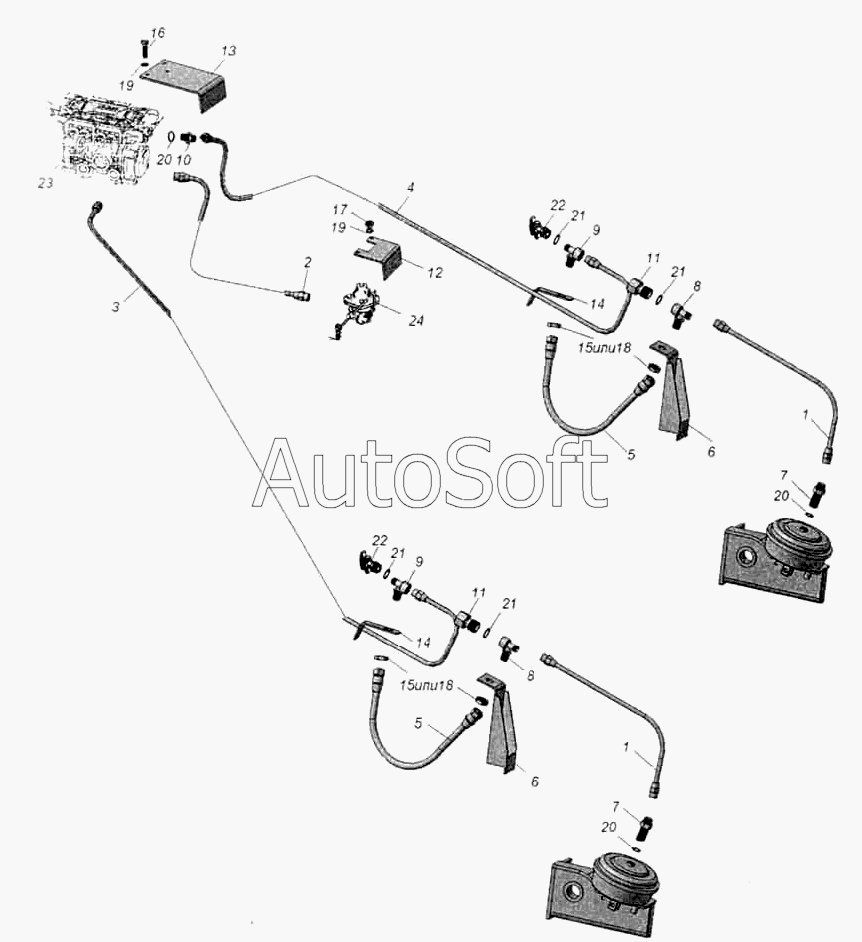

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9509 (2006). Привод пневматических тормозов (продолжение 4)
12
24
23
22
22
21
21
21
21
20
20
20
18
18
16
15
15
14
14
13
1
1
11
11
10
9
9
8
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Трубка к тормозной камере | |
| 2 | 9***0 | Трубка от регулятора тормозных сил к клапану АБС | |
| 3 | 9***0 | Трубка от клапана АБС задняя | |
| 4 | 9***1 | Трубка от клапана АБС задняя | |
| 5 | 9***0 | Шланг | |
| 6 | 9***8 | Держатель | |
| 7 | 9***1 | Переходник | |
| 8 | 9***2 | Тройник | |
| 9 | 9***1 | Тройник | |
| 10 | 9***9 | Штуцер | |
| 11 | 9***4 | Пробка | |
| 12 | 9***2 | Кронштейн регулятора тормозных сил | |
| 13 | 9***2 | Кронштейн клапана АБС | |
| 14 | 9***3 | Кронштейн | |
| 15 | 9***8 | Гайка | |
| 16 | 1***1 | Болт | |
| 18 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 20 | 1***0 | Прокладка | |
| 21 | 1***0 | Прокладка 22х28х1,5 | |
| 22 | 1***0 | Клапан контрольного вывода | |
| 23 | 4***0 | Клапан АБС с блоком управления "Vаriо соmрасt" | |
| 24 | 1***0 | Регулятор тормозных сил |
