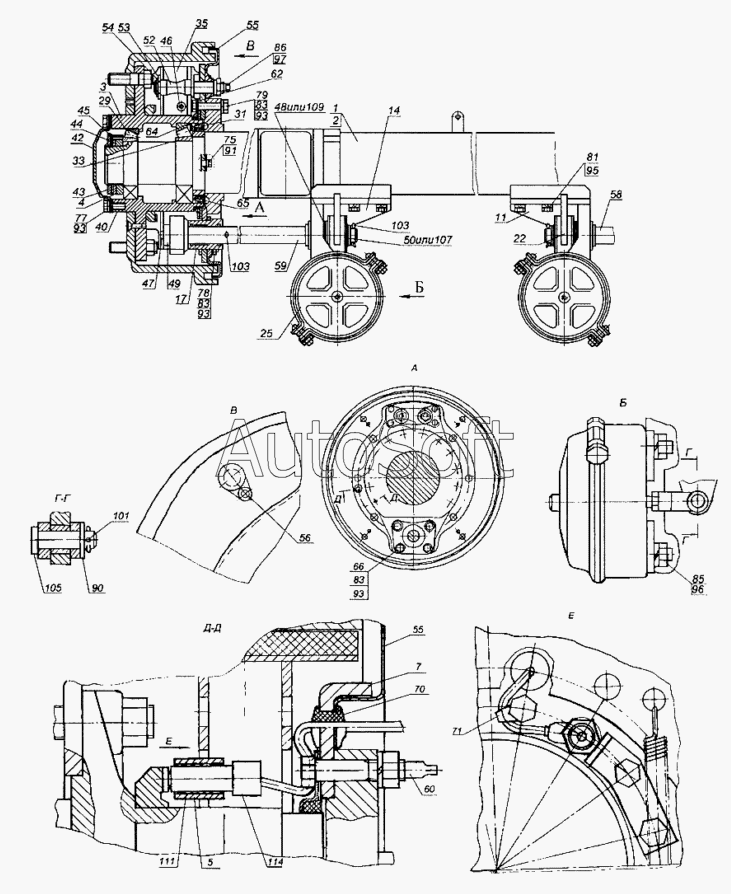

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332 (2004). Ось со ступицами и тормозами 8332-03-2410002/003 (для модификаций с односкатной ошиновкой)
1
2
3
4
5
7
7
11
14
17
22
25
29
29
31
33
35
40
42
43
44
45
46
47
48
49
50
52
53
54
55
55
56
58
59
60
64
65
66
70
71
75
77
78
79
81
83
83
83
85
86
90
93
93
93
93
95
96
97
101
103
103
105
107
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Балка оси передняя | |
| 2 | 8***1 | Балка оси задняя | |
| 3 | 9***9 | Ступица с тормозным барабаном | |
| 4 | 9***6 | Гайка подшипника | |
| 5 | 9***0 | Кронштейн датчика | |
| 7 | 9***2 | Суппорт тормоза в сборе | |
| 7 | 9***3 | Суппорт тормоза в сборе | |
| 11 | 9***0 | Кронштейн правый | |
| 14 | 9***1 | Кронштейн левый | |
| 17 | 9***8 | Опора разжимного кулака | |
| 22 | 5***6 | Рычаг регулировочный | |
| 25 | 9***0 | Тормозная камера | |
| 29 | 2***2 | Кольцо внутреннее с роликами в сборе подшипника 2007118А ГОСТ333-79 наружного | |
| 29 | 8***0 | Кольцо внутреннее с роликами в сборе подшипника 2007118А ГОСТ333-79 наружного | |
| 31 | 8***0 | Манжета 128,9x162x15 | |
| 33 | 7***1 | Кольцо внутреннее с сепаратором и роликами внутреннее подшипника 7518АК1 ГОСТ520-89 | |
| 35 | 5***0 | Колодка с накладками в сборе | |
| 40 | 9***4 | Прокладка | |
| 42 | 9***6 | Крышка | |
| 43 | 9***8 | Контргайка | |
| 44 | 9***9 | Шайба замковая | |
| 45 | 9***2 | Шайба стопорная | |
| 46 | 5***5 | Пружина | |
| 47 | 5***7 | Ось ролика | |
| 48 | 9***8 | Шайба | |
| 49 | 5***9 | Ролик колодки | |
| 50 | 9***0 | Шайба | |
| 51 | 9***7 | Кольцо уплотнительное | |
| 52 | 5***2 | Ось колодки | |
| 53 | 9***3 | Накладка осей колодок | |
| 54 | 5***4 | Чека оси колодок | |
| 55 | 9***0 | Щиток заднего тормоза | |
| 56 | 9***1 | Заглушка | |
| 58 | Э***0 | Кулак разжимной правый | |
| 59 | Э***1 | Кулак разжимной левый | |
| 60 | 9***3 | Болт специальный | |
| 64 | 9***9 | Кольцо защитное | |
| 65 | 9***1 | Кольцо манжеты | |
| 66 | 9***0 | Винт | |
| 70 | 9***1 | Кольцо разрезное | |
| 71 | 9***2 | Фиксатор специальный | |
| 75 | 1***1 | Болт ТЕМ8-6gх14 | |
| 77 | 1***1 | Болт М12х1,25-6gх25 | |
| 78 | 1***1 | Болт ТТЕМ10х1,25-6gх35 | |
| 79 | 1***1 | Болт ТЕМ12x1,25-6gx60 | |
| 81 | 1***1 | Болт ТЕМ14х1,5-6gх35 | |
| 83 | 1***1 | Гайка М12х1,25-6Н | |
| 85 | 3***3 | Гайка ЕМ16х1,5-6Н | |
| 86 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 90 | 1***1 | Шайба | |
| 93 | 1***3 | Шайба пружинная 12 | |
| 95 | 1***0 | Шайба пружинная 14 | |
| 96 | 1***0 | Шайба пружинная 16 | |
| 97 | 1***0 | Шайба плоская 20х35 | |
| 101 | 1***1 | Шплинт разводной 4х25 | |
| 103 | 1***1 | Шплинт разводной 6х50 | |
| 105 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 107 | 8***1 | Шайба | |
| 109 | 8***2 | Шайба |
