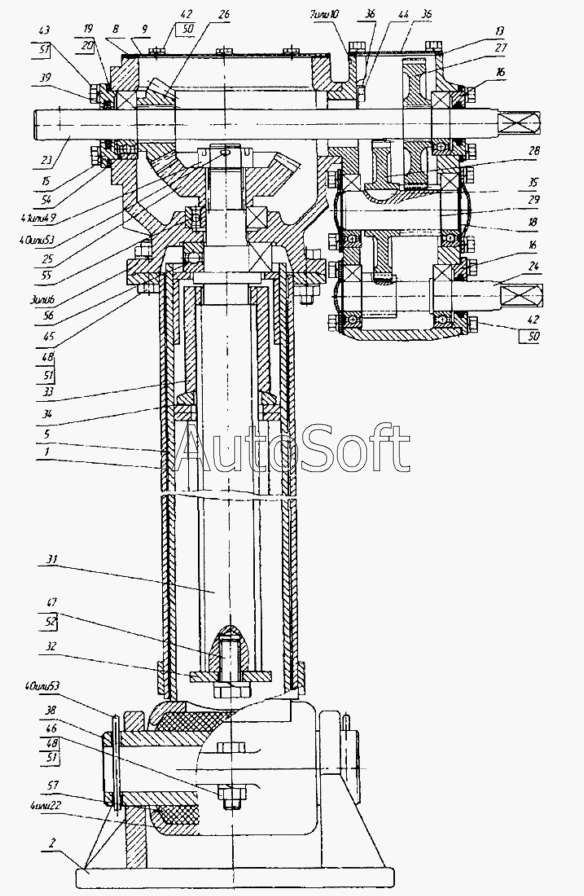

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2004). Опорное устройство правое 96741-2720036, 96741-2720036-01
40
40
28
29
31
31
32
33
34
35
36
36
38
39
27
41
45
46
47
48
48
49
51
51
51
52
53
53
54
55
56
57
2
3
4
5
5
6
7
8
9
10
13
1
15
16
16
18
19
20
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Корпус опоры | |
| 2 | 9***0 | Башмак опорного устройства | |
| 3 | 9***1 | Картер | |
| 4 | 9***1 | Башмак стойки опоры | |
| 5 | 9***0 | Стойка опорного устройства | |
| 5 | 9***1 | Стойка опорного устройства | |
| 6 | 9***7 | Картер взамен | |
| 7 | 9***1 | Картер редуктора | |
| 8 | 9***1 | Прокладка крышки | |
| 9 | 9***2 | Крышка картера | |
| 10 | 9***0 | Картер редуктора доп. | |
| 11 | 9***2 | Крышка картера | |
| 12 | 9***1 | Крышка картера редуктора | |
| 13 | 9***6 | Прокладка крышки | |
| 14 | 9***1 | Прокладка крышки редуктора | |
| 15 | 9***0 | Крышка подшипника | |
| 16 | 9***1 | Крышка подшипника | |
| 17 | 9***4 | Крышка подшипника | |
| 18 | 9***0 | Прокладка крышки | |
| 19 | 9***2 | Прокладка регулировочная | |
| 20 | 9***3 | Прокладка регулировочная | |
| 21 | 9***4 | Подушка | |
| 22 | 9***7 | Башмак стойки | |
| 23 | 9***8 | Вал правый | |
| 24 | 9***6 | Вал ведущий | |
| 25 | 9***0 | Шестерня | |
| 26 | 9***1 | Шестерня | |
| 27 | 9***6 | Шестерня ведомая | |
| 28 | 9***2 | Шестерня ведомая | |
| 29 | 9***4 | Вал-шестерня | |
| 30 | 9***5 | Опора | |
| 31 | 9***2 | Винт | |
| 31 | 9***1 | Винт | |
| 32 | 9***6 | Ограничитель | |
| 33 | 9***8 | Гайка винта | |
| 34 | 9***3 | Шайба сферическая опорная | |
| 35 | 9***5 | Шпонка | |
| 36 | 9***0 | Пластина стопорная | |
| 37 | 9***1 | Шплинт доп. | |
| 38 | 9***2 | Ось | |
| 39 | 9***5 | Сальник | |
| 40 | 9***7 | Проволока III - 6,0 ГОСТ 9389-75 L=110+/-2мм | |
| 41 | 9***0 | Гайка низкая | |
| 45 | 1***1 | Болт М12х1,25-6gх40 | |
| 46 | 1***1 | Болт ТЕМ12х1,256gх50 | |
| 47 | 8***3 | Болт ТЕМ14-6gх40 | |
| 48 | 1***1 | Гайка М12х1,25-6Н | |
| 49 | 8***9 | Гайка ЕкМ24х1,5-6Н | |
| 51 | 1***0 | Шайба пружинная 12 | |
| 52 | 1***0 | Шайба пружинная 14 | |
| 53 | 1***1 | Шплинт разводной 4х40 | |
| 54 | 2***5 | Подшипник радиальный 205 ГОСТ8338-75 | |
| 55 | 2***5 | Подшипник радиальный 206 ГОСТ8338-75 | |
| 56 | 8***7 | Подшипник упорный ГОСТ 23526-79 | |
| 57 | 9***4 | Подушка |
