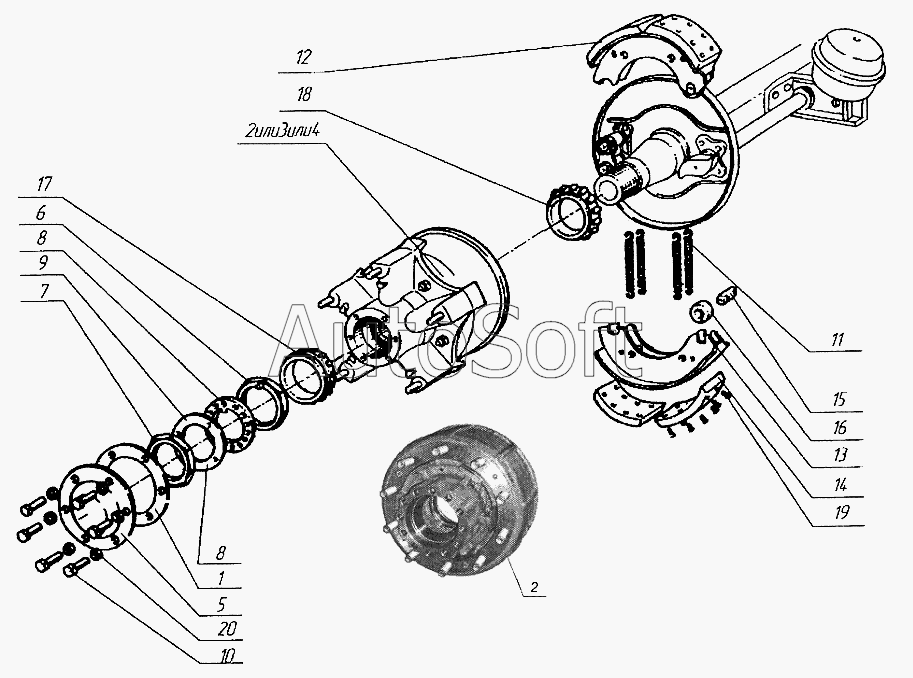

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2004). Ось со ступицами и тормозами 96741-241000 96741-2410003
11
20
19
18
17
16
15
14
13
12
1
10
9
8
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Прокладка | |
| 2 | 6***0 | Ступица заднего колеса с барабаном тормоза | |
| 3 | 5***7 | Ступица с барабаном в сборе | |
| 4 | 5***2 | Ступица с барабаном в сборе | |
| 5 | 9***6 | Крышка | |
| 6 | 9***6 | Гайка подшипника | |
| 7 | 9***8 | Контргайка | |
| 8 | 9***9 | Шайба замковая | |
| 9 | 9***2 | Шайба стопорная | |
| 10 | 9***4 | Болт | |
| 11 | 5***5 | Пружина | |
| 12 | 9***0 | Колодка с накладками в сборе | |
| 13 | 9***5 | Колодка тормоза | |
| 14 | 9***5 | Накладка фрикционная колодки тормоза | |
| 15 | 5***7 | Ось ролика | |
| 16 | 5***9 | Ролик колодки | |
| 17 | 8***9 | Кольцо внутреннее с сепаратором и роликами | |
| 18 | 8***5 | Кольцо внутреннее с сепаратором и роликами | |
| 19 | 8***П | Заклепка с потайной головкой и полым концом (d=8, d1=5, D=16, l=12, l1=4, H=2,5, a=120°) | |
| 20 | 1***7 | Шайба пружинная 16 |
