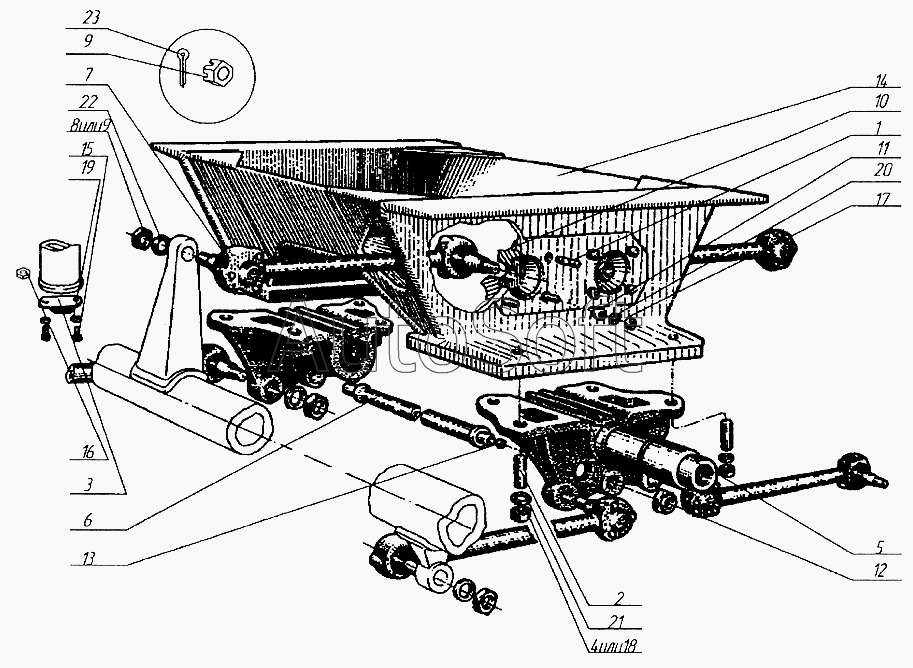

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2004). Подвеска 9334-2910002
12
23
22
21
20
18
17
16
15
14
13
1
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Шпилька | |
| 2 | 9***5 | Шпилька | |
| 3 | 5***4 | Буфер в сборе | |
| 4 | 8***0 | Гайка М27х1,5-6Н | |
| 5 | 5***2 | Кронштейн балансира задней подвески с осью в сборе | |
| 6 | 9***9 | Стяжка | |
| 7 | 9***2 | Штанга реактивная задней подвески с пальцами в сборе | |
| 8 | 9***1 | Гайка крепления пальца | |
| 9 | 9***2 | Гайка крепления пальца | |
| 10 | 9***4 | Кронштейн реактивной штанги | |
| 11 | 9***5 | Втулка кронштейна | |
| 12 | 9***9 | Гайка стяжки | |
| 13 | 9***1 | Заглушка стяжки | |
| 14 | 9***0 | Рама для крепления подвески в сборе | |
| 15 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 16 | 1***1 | Гайка | |
| 17 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 18 | 8***9 | Гайка М27х1,5-6Н | |
| 20 | 1***7 | Шайба пружинная 20 | |
| 21 | 2***4 | Шайба 27Л ОСТ37.001.115-75 | |
| 22 | 2***5 | Шайба пружинная 30 ОСТ37.001.115-75 | |
| 23 | 1***1 | Шплинт 6х60 |
