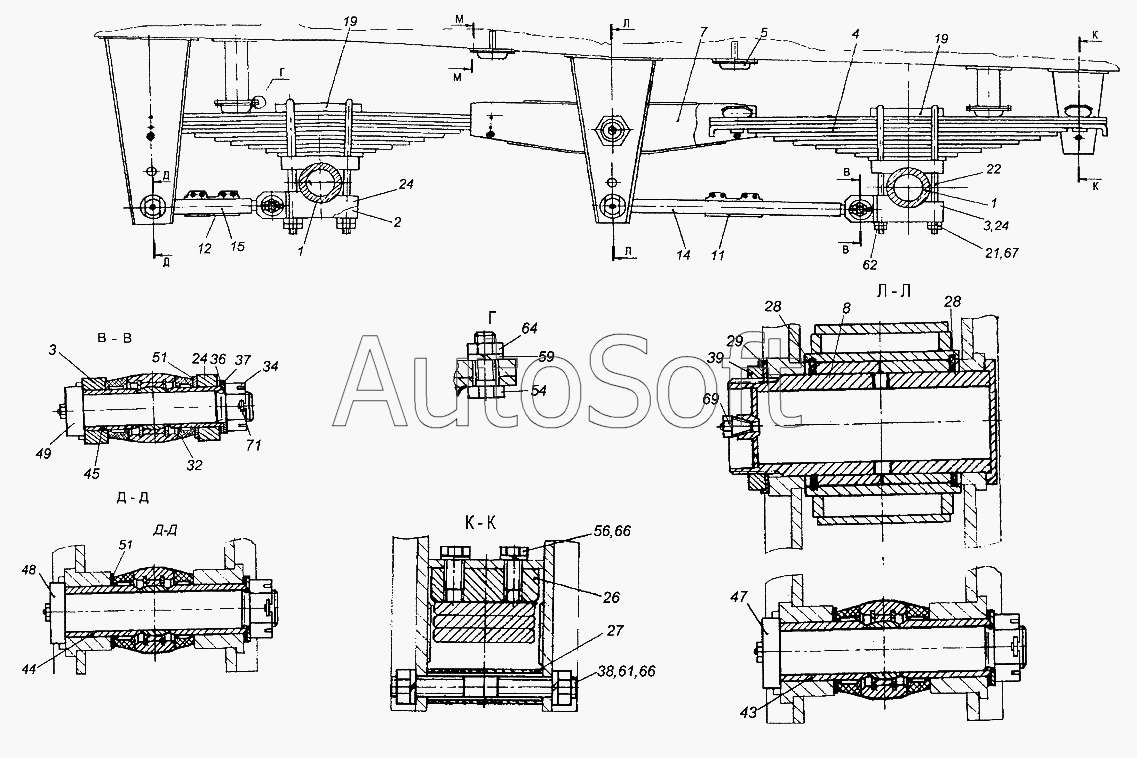

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2004). Установка подвески 9693-2900012
51
51
36
37
38
39
43
44
45
47
48
49
34
54
56
59
61
62
66
66
67
69
71
15
2
3
3
4
5
7
8
11
12
14
1
1
19
19
21
22
24
24
24
26
27
28
28
29
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Ось со ступицами и тормозами в сборе | |
| 2 | 9***0 | Щека стопорная | |
| 3 | 9***1 | Щека стопорная | |
| 4 | 9***0 | Рессора задняя | |
| 5 | 5***4 | Буфер в сборе | |
| 7 | 9***0 | Балансир | |
| 8 | 9***2 | Ось балансира | |
| 11 | 9***5 | Штанга реактивная регулируемая | |
| 12 | 9***1 | Штанга реактивная регулируемая | |
| 14 | 9***0 | Штанга реактивная нерегулируемая | |
| 15 | 9***1 | Штанга реактивная нерегулируемая | |
| 19 | 9***3 | Накладка | |
| 21 | 9***6 | Гайка стремянки | |
| 22 | 9***8 | Стремянка рессоры | |
| 24 | 9***5 | Щека | |
| 26 | 9***4 | Вкладыш | |
| 27 | 9***9 | Втулка распорная | |
| 28 | 9***8 | Кольцо | |
| 29 | 9***9 | Шайба замковая | |
| 32 | 9***2 | Кольцо защитное | |
| 34 | 9***2 | Гайка | |
| 36 | 9***8 | Шайба регулировочная | |
| 37 | 9***9 | Шайба | |
| 38 | 9***2 | Шпилька | |
| 39 | 9***3 | Гайка | |
| 43 | 9***5 | Втулка | |
| 44 | 9***1 | Втулка | |
| 45 | 9***2 | Втулка | |
| 47 | 9***0 | Палец | |
| 48 | 9***1 | Палец | |
| 49 | 9***2 | Палец | |
| 51 | 9***8 | Шайба | |
| 54 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 56 | 1***1 | Болт М16х 1,5-6gх35 | |
| 59 | 1***1 | Гайка | |
| 61 | 1***1 | Гайка М16х1,5-6Н | |
| 62 | 1***1 | Гайка ЕМ24х1,5-6Н | |
| 66 | 1***0 | Шайба пружинная 16 | |
| 67 | 1***1 | Шайба 24х42 | |
| 69 | 8***П | Масленка КГ 1/8" | |
| 71 | 2***8 | Шплинт разводной 6х80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
