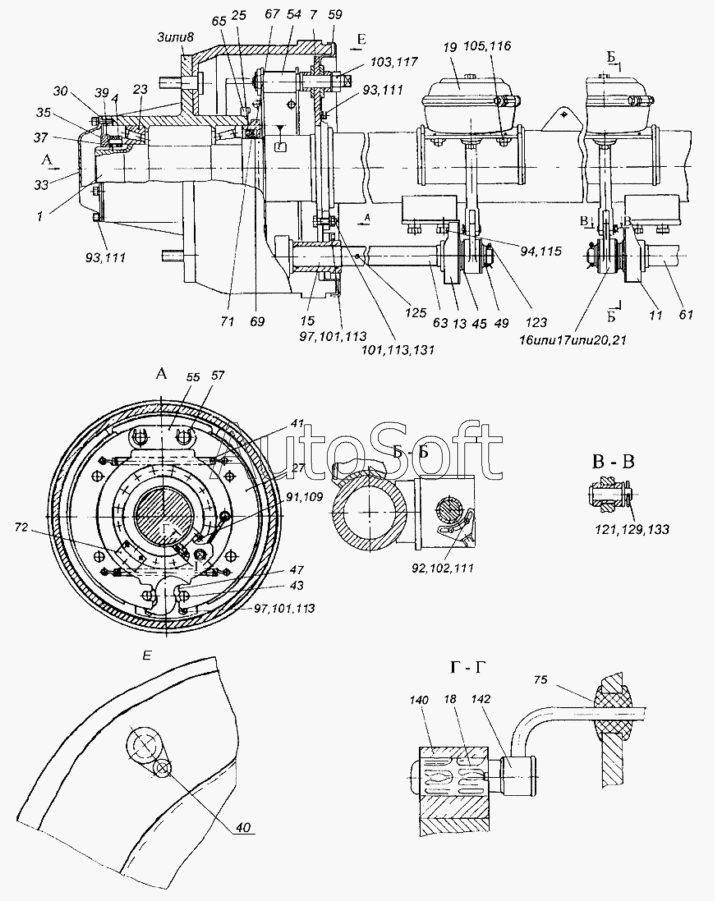

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2004). Ось со ступицами и тормозами 9693-2410102
103
57
59
61
63
65
67
69
71
72
75
92
93
93
94
97
97
101
101
101
55
105
109
111
111
111
113
113
113
115
116
117
125
129
133
140
142
23
3
4
7
8
11
13
16
17
18
19
20
21
1
25
27
30
33
35
37
39
40
41
43
45
47
49
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Балка оси | |
| 3 | 9***0 | Ступица с тормозным барабаном | |
| 4 | 9***6 | Гайка подшипника | |
| 7 | 9***2 | Суппорт тормоза в сборе | |
| 8 | 9***0 | Ступица с тормозным барабаном в сборе | |
| 11 | 9***0 | Опора разжимного кулака | |
| 12 | 9***1 | Опора разжимного кулака | |
| 13 | 9***2 | Опора разжимного кулака | |
| 14 | 9***3 | Опора разжимного кулака | |
| 16 | 7***5 | Рычаг регулировочный фирмы Ноldек | |
| 17 | 5***6 | Рычаг регулировочный | |
| 18 | 9***0 | Держатель датчика | |
| 19 | 9***2 | Тормозная камера | |
| 20 | 9***0 | Установка регулятора тормоза РТ-40/14 | |
| 21 | 9***1 | Установка регулятора тормоза РТ-40/15 | |
| 23 | 7***К | Подшипник конический | |
| 25 | 8***7 | Манжета 115х145 | |
| 27 | 9***0 | Колодка с накладками в сборе | |
| 30 | 9***4 | Прокладка | |
| 33 | 9***6 | Крышка | |
| 35 | 9***8 | Контргайка | |
| 37 | 9***9 | Шайба замковая | |
| 39 | 9***2 | Шайба стопорная | |
| 40 | 9***1 | Заглушка | |
| 41 | 5***5 | Пружина | |
| 43 | 9***7 | Ось ролика колодки тормоза | |
| 45 | 9***8 | Шайба | |
| 47 | 9***9 | Ролик колодки | |
| 49 | 9***0 | Шайба | |
| 54 | 9***2 | Ось колодки | |
| 55 | 9***3 | Накладка осей колодок | |
| 57 | 9***4 | Чека оси колодок | |
| 59 | 9***0 | Щиток заднего тормоза | |
| 61 | 9***0 | Кулак разжимной правый | |
| 63 | 9***1 | Кулак разжимной левый | |
| 65 | 9***3 | Ротор | |
| 67 | 9***5 | Корпус | |
| 69 | 9***7 | Сальник | |
| 71 | 9***9 | Кольцо | |
| 72 | 9***0 | Ограничитель | |
| 75 | 9***1 | Кольцо | |
| 92 | 1***1 | Болт | |
| 93 | 1***1 | Болт ТЕМ8-6gх14 | |
| 94 | 1***1 | Болт ТЕМ14х1,5-6gх35 | |
| 97 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 101 | 1***1 | Гайка М12х1,25-6Н | |
| 103 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 105 | 3***3 | Гайка ЕМ16х1,5-6Н | |
| 109 | 1***7 | Шайба пружинная 6 | |
| 111 | 1***7 | Шайба пружинная 8 | |
| 113 | 1***7 | Шайба пружинная 12 | |
| 115 | 1***7 | Шайба пружинная 14 | |
| 116 | 1***7 | Шайба пружинная 16 | |
| 117 | 1***7 | Шайба пружинная 20 | |
| 124 | 1***1 | Шплинт разводной 4х25 | |
| 125 | 1***1 | Шплинт разводной 6х40 | |
| 126 | 1***1 | Шплинт разводной 6х50 | |
| 129 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 133 | 1***1 | Шайба | |
| 140 | 8***4 | Втулка | |
| 142 | 4***0 | Датчик АБС+ SО |
