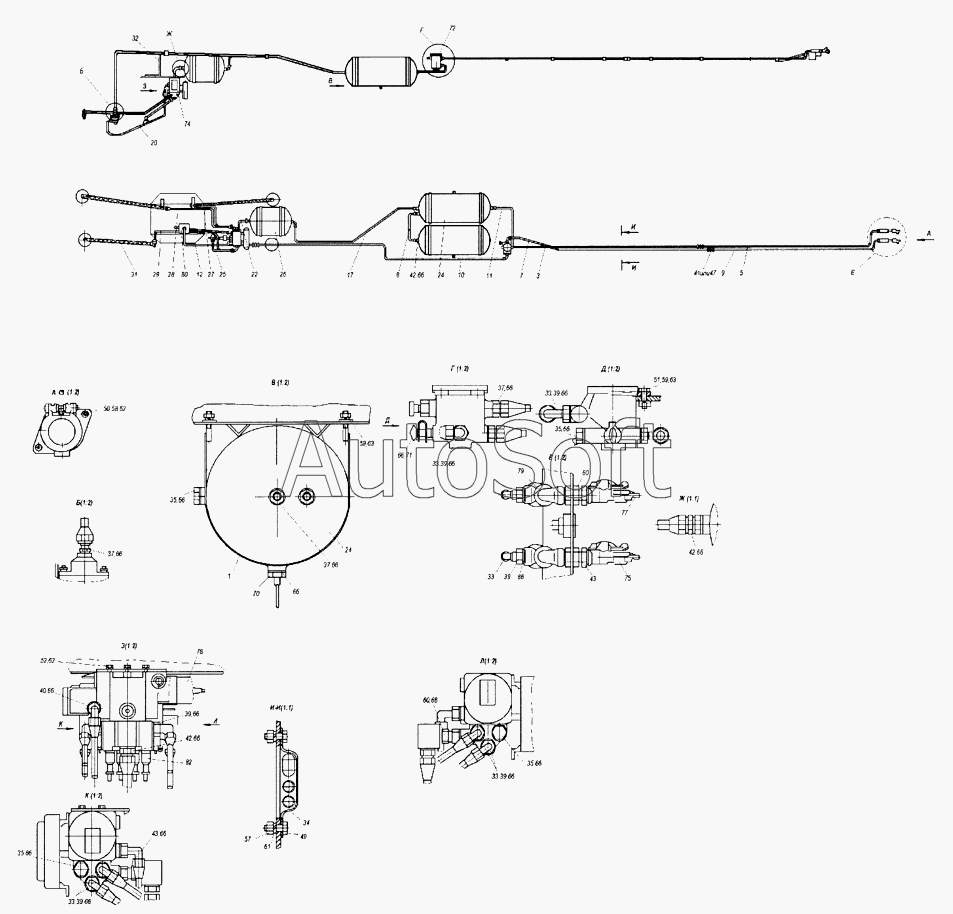

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2004). Привод пневматический тормозов с АБС 9334-3500001-01
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
66
39
39
39
39
39
39
40
41
42
42
42
43
43
47
51
52
59
59
60
60
70
71
72
74
75
77
78
79
80
82
22
3
3
5
7
7
8
9
10
11
12
17
20
1
24
24
25
26
27
28
29
31
32
33
33
33
33
33
34
35
35
35
35
37
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Хомут | |
| 3 | 9***6 | Трубка управляющей магистрали | |
| 3 | 9***А | Трубка управляющей магистрали | |
| 5 | 9***0 | Трубка управляющей магистрали | |
| 7 | 9***1 | Трубка питающей магистрали | |
| 7 | 9***А | Трубка питающей магистрали | |
| 8 | 9***8 | Трубка между основными ресиверами | |
| 9 | 9***4 | Трубка питающей магистрали | |
| 10 | 9***8 | Трубка к регулятору тормозных сил | |
| 11 | 9***2 | Трубка от воздухораспределителя к ресиверу | |
| 12 | 9***9 | Трубка регулятору тормозных сил | |
| 17 | 9***0 | Трубка от ресивера к дополнительному ресиверу | |
| 20 | 9***1 | Трубка от регулятора тормозных сил к клапану АБС | |
| 22 | 9***7 | Трубка от ресивера вспомогательного к клапану АБС | |
| 24 | 9***5 | Баллон воздушный | |
| 25 | 9***1 | Трубка от клапана АБС к тормозу правому переднему | |
| 26 | 9***5 | Баллон воздушный емкостью 20 л | |
| 27 | 9***1 | Трубка от клапана АБС к тормозу левому переднему | |
| 28 | 9***1 | Трубка от клапана АБС к тормозу левому заднему | |
| 29 | 9***1 | Трубка от клапана АБС к тормозу правому заднему | |
| 31 | 9***0 | Шланг | |
| 32 | 9***1 | Кронштейн | |
| 33 | 9***4 | Угольник ввертный | |
| 34 | 9***9 | Скоба | |
| 35 | 9***8 | Болт | |
| 37 | 9***9 | Штуцер | |
| 38 | 9***3 | Штанга | |
| 39 | 9***1 | Переходник | |
| 40 | 9***1 | Переходник | |
| 41 | 9***5 | Штуцер проходной | |
| 42 | 9***5 | Штуцер проходной | |
| 43 | 9***1 | Переходник | |
| 47 | 8***9 | Штуцер проходной 12 | |
| 48 | 3***0 | Болт ТЕМ12-6gх25 ОСТ37.001.123-75 | |
| 51 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 52 | 1***1 | Болт | |
| 53 | 1***1 | Болт М12х1,25-6gх25 | |
| 59 | 1***1 | Гайка | |
| 60 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 64 | 1***0 | Шайба пружинная 12 | |
| 66 | 1***0 | Прокладка 22х28х1,5 | |
| 70 | 1***0 | Кран слива конденсата | |
| 71 | 1***0 | Клапан контрольного вывода | |
| 72 | 1***0 | Клапан воздухораспределительный | |
| 74 | 4***0 | Клапан АБС с блоком управления «Vаriо Соmрасt» | |
| 75 | 1***0 | Головка соединительная типа «Палм» | |
| 77 | 1***1 | Головка соединительная типа «Палм» | |
| 78 | 4***0 | Кабель питания с розеткой ISО 7638 | |
| 79 | 1***0 | Фильтр магистральный | |
| 80 | 1***0 | Регулятор тормозных сил | |
| 81 | Н***4 | Клапан воздухораспределительный | |
| 82 | 4***0 | Удлинитель кабеля датчика | |
| 83 | Г***0 | Упругий элемент |
