Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-937006/07-01 (1991). Болты, винты, шпильки, пальцы
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
4
4
5
5
6
7
8
8
8
8
8

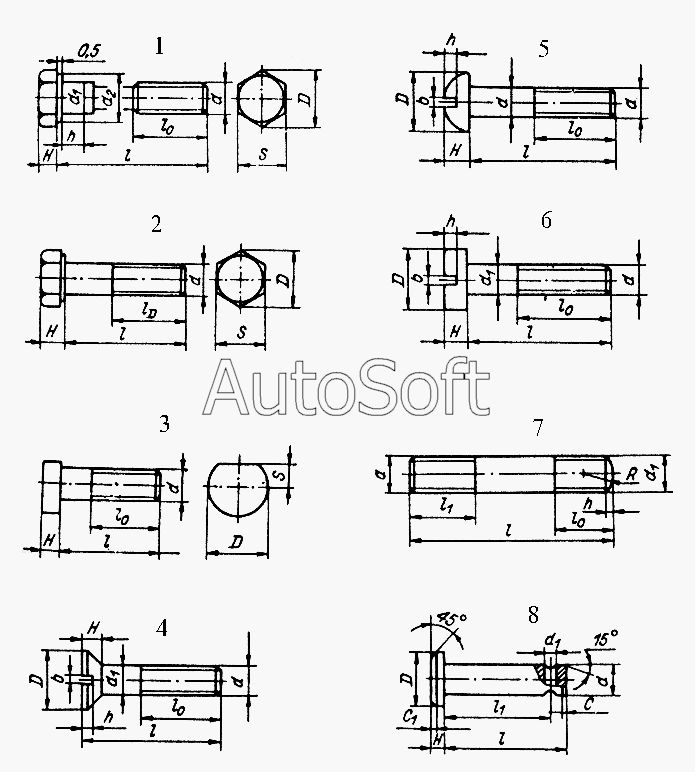

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***т | Болт (d=8x1,25, l=75, l0=26, H=6, h=5, D=16,2, d1=10, d2=14, S=14) | |
| 2 | 2***0 | Болт (d=8x1,25, l=30, l0=22, H=5, D=13,8, S=12) | |
| 2 | 2***3 | Болт (d=12x1,75, l=25, l0=25, H=7, D=18,7, S=17) | |
| 2 | 2***7 | Болт (d=12x1,25, l=40, l0=30, H=7, D=18,7, S=17) | |
| 2 | 2***4 | Болт (d=10x1,25, l=20, l0=20, H=6, D=16,2, S=14) | |
| 2 | 2***9 | Болт (d=10x1,25, l=65, l0=26, H=6, D=16,2, S=14) | |
| 2 | 2***5 | Болт (d=20x1,5, l=45, l0=40, H=11, D=29,9, S=27) | |
| 2 | 2***7 | Болт (d=14x1,5, l=35, l0=35, H=8, D=21,9, S=19) | |
| 2 | 2***7 | Болт (d=6x1, l=14, l0=14, H=4, D=11,5, S=10) | |
| 2 | 2***6 | Болт (d=8x1,25, l=20, l0=20, H=5, D=13,8, S=12) | |
| 2 | 2***8 | Болт (d=8x1,25, l=25, l0=25, H=5, D=13,8, S=12) | |
| 2 | 2***6 | Болт (d=8x1,25, l=45, l0=22, H=5, D=13,8, S=12) | |
| 2 | 2***3 | Болт (d=12x1,25, l=30, l0=30, H=7, D=19,6, S=17) | |
| 2 | 2***6 | Болт (d=12x1,25, l=75, l0=30, H=7, D=18,7, S=17) | |
| 2 | 2***8 | Болт (d=10x1,25, l=30, l0=30, H=6, D=16,2, S=14) | |
| 3 | 3***9 | Болт (d=16x1,5, l=50, l0=28, H=6, D=30, S=12) | |
| 4 | 2***8 | Винт с потайной головкой (d=5x0,8, d1=5, l=35, l0=16, D=9,2, H=2,5, h=1,2, b=1,2) | |
| 4 | 2***9 | Винт с потайной головкой (d=10x1,5, d1=10, l=65, l0=26, D=18, H=5, h=2,5, b=2,5) | |
| 5 | 2***2 | Винт с полукруглой головкой (d=6x1, d1=6, l=10, l0=10, D=10, H=4,2, h=2,5, b=1,6) | |
| 5 | 2***7 | Винт с полукруглой головкой (d=6x1, d1=6, l=20, l0=18, D=10, H=4,2, h=2,5, b=1,6) | |
| 6 | 2***1 | Винт с цилиндрической головкой (d=6x1, d1=6, l=16, l0=16, D=10, H=3,5, h=2,0, b=1,6) | |
| 7 | 3***1 | Шпилька (d=20x1,5, d1=20х1,5, l=125, l0=50, l1=28, R=13, h=3) | |
| 8 | [***] | Палец (d=10, D=15, H=3,5, C=2,0, l=55, l1=34, d1=3,2, C1=0,5) | |
| 8 | [***] | Палец (d=12, D=16, H=3,5, C=2,0, l=32, l1=27, d1=4,0, C1=1,0) | |
| 8 | [***] | Палец (d=12, D=16, H=3,5, C=2,0, l=38, l1=33, d1=4,0, C1=1,0) | |
| 8 | [***] | Палец (d=8, D=12, H=2,5, C=1,6, l=42, l1=38, d1=3,2, C1=0,5) | |
| 8 | [***] | Палец (d=8, D=12, H=2,5, C=1,6, l=45, l1=41, d1=3,2, C1=0,5) |
