Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-937006/07-01 (1991). Гайки, заклепки, штифты
1
2
3
3
4
5
6
6
7
8
9
10
10
10
10
10
10
10
10
10
11

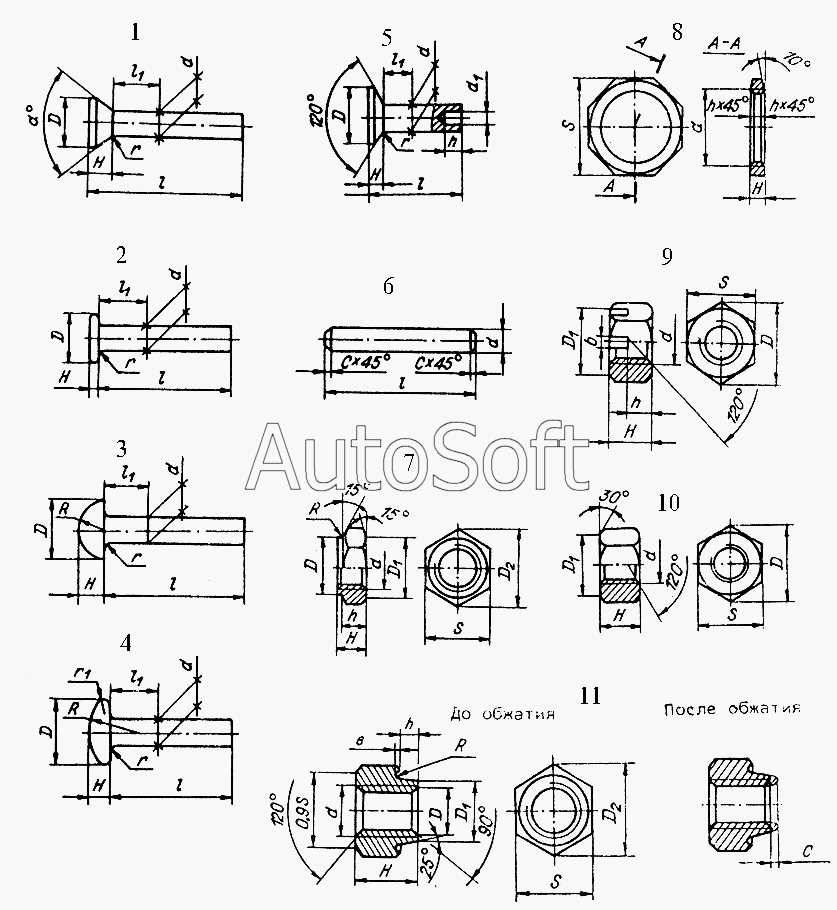

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***й | Заклепка с потайной головкой (d=14, D=24, H=6,8, угол=75, r=0,4, l=52, l1=6) | |
| 2 | З***й | Заклепка с плоской головкой (d=6, D=12, H=2,0, r=0,5, l=18, l1=4) | |
| 3 | З***й | Заклепка с полукругой головкой (d=3, D=5,3, H=1,8, r=0,2, l=10, l1=3,R=2,9) | |
| 3 | З***й | Заклепка с полукругой головкой (d=3, D=5,3, H=1,8, r=0,2, l=10, l1=3,R=2,9) | |
| 4 | З***й | Заклепка с полукруглой низкой головкой (d=4, D=8, H=2,0, r=0,4, l=10, l1=3, R=6,5, r=2,0) | |
| 5 | З***й | Заклепка пустотелая с потайной головкой d=8, D=16, H=2,5, r=0,2, l=12, l1=4, d1=5, h=4) | |
| 6 | [***] | Штифт (d=3, l=20, l1=0,5) | |
| 6 | [***] | Штифт (d=3, l=30, l1=0,5) | |
| 7 | 8***6 | Гайка шестигранная (d=42x1,5, S=55, H=20, D=45, D1=54, D2=63,5, h=14, R=4) | |
| 8 | 8***7 | Гайка | |
| 9 | Г***я | Гайка шестигранная прорезная (d=12x1,25, S=19, H=10, D=21,1, D1=19, h=26, b=3,5) | |
| 10 | 2***4 | Гайка шестигранная (d=5x0,8, S=8, H=4, D=8,8, D1=8) | |
| 10 | 2***8 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | |
| 10 | 2***0 | Гайка шестигранная (d=8x1,25, S=13, H=6,5, D=14,4, D1=13) | |
| 10 | 2***5 | Гайка М12-6Н ОСТ 37.001.124-75 Применяется с позицией 26 | |
| 10 | 2***7 | Гайка шестигранная (d=10x1,25, S=17, H=8, D=18,9, D1=17) | |
| 10 | 2***1 | Гайка шестигранная (d=16x1,5, S=24, H=13, D=26,8) | |
| 10 | 2***5 | Гайка шестигранная (d=20x1,5, S=30, H=16, D=37,6) | |
| 10 | 2***0 | Гайка шестигранная (d=20x1,5, S=30, H=9, D=33,6) | |
| 10 | 2***5 | Гайка шестигранная (d=22x1,5, S=32, H=10, D=35,0) | |
| 11 | Г***я | Гайка шестигранная самостопорящаяся,обжатая по торцу (d=16x1,5, S=24, H=13,4, D=16.5, D1=18,3, D2=26,8, h=2,2, R=0,5, b=0,6, C=0,3-0,55 |
