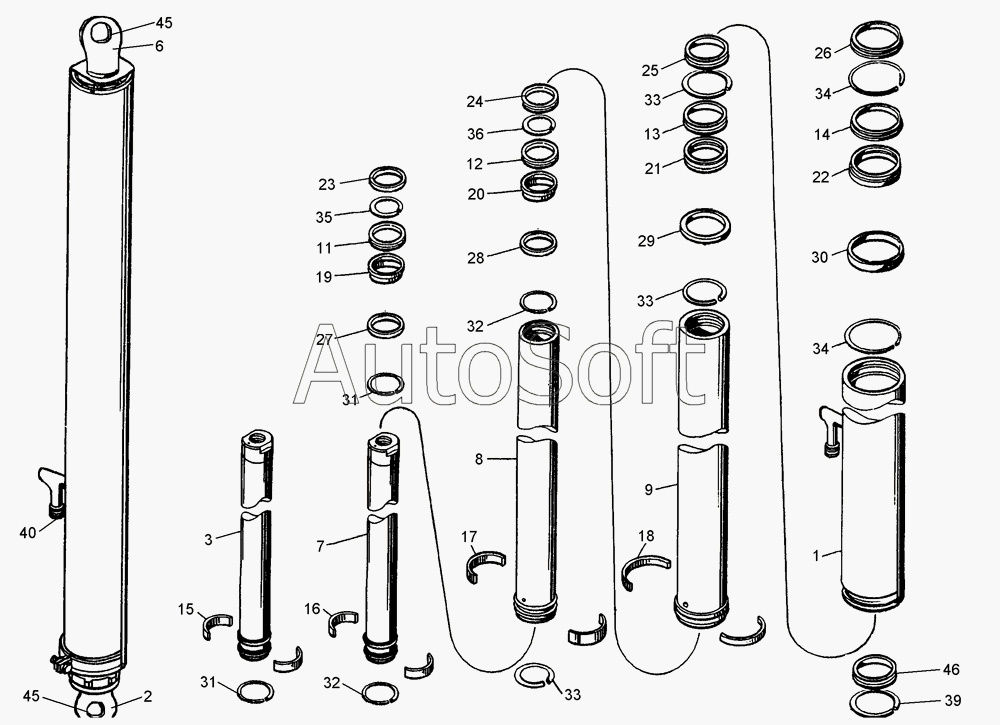

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6520, 6522 (2006). Гидроцилиндр в сборе
34
34
24
25
26
27
28
29
30
31
31
32
32
33
33
33
23
35
36
39
40
45
45
46
13
1
2
3
6
7
8
9
11
12
6520-8603010-10СБ
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6520-8603010-10СБ | 6***Б | Гидроцилиндр | |
| 1 | 6***0 | Корпус гидроцилиндра | |
| 2 | 6***5 | Опора нижняя | |
| 3 | 6***0 | Плунжер | |
| 6 | 6***7 | Проушина | |
| 7 | 6***2 | Плунжер | |
| 8 | 6***3 | Плунжер | |
| 9 | 6***4 | Плунжер | |
| 10 | 9***4 | Шайба стопорная | |
| 11 | 1***0 | Направляющая | |
| 12 | 1***0 | Направляющая | |
| 13 | 1***0 | Направляющая | |
| 14 | 1***0 | Направляющая | |
| 15 | 1***2 | Направляющая нижняя | |
| 16 | 1***2 | Направляющая нижняя | |
| 17 | 1***2 | Направляющая нижняя | |
| 18 | 1***2 | Направляющая нижняя | |
| 19 | 1***4 | Манжета | |
| 20 | 1***4 | Манжета | |
| 21 | 1***4 | Манжета | |
| 22 | 1***4 | Манжета | |
| 23 | 1***4 | Чистильщик | |
| 24 | 1***4 | Чистильщик | |
| 25 | 1***4 | Чистильщик | |
| 26 | 1***4 | Чистильщик | |
| 27 | 1***0 | Проставка | |
| 28 | 1***0 | Проставка | |
| 29 | 1***0 | Проставка | |
| 30 | 1***0 | Проставка | |
| 31 | 1***1 | Кольцо упорное | |
| 32 | 1***1 | Кольцо упорное | |
| 33 | 1***1 | Кольцо упорное | |
| 34 | 1***1 | Кольцо упорное | |
| 35 | 1***8 | Кольцо разрезное | |
| 36 | 1***8 | Кольцо разрезное | |
| 37 | 1***8 | Кольцо разрезное | |
| 38 | 1***8 | Кольцо разрезное | |
| 39 | 1***8 | Штифт | |
| 40 | 6***6 | Пробка транспортная | |
| 45 | Ш***0 | Подшипник | |
| 46 | 1***3 | Кольцо | |
| 47 | 8***9 | Заглушка взамен поз.3 |
