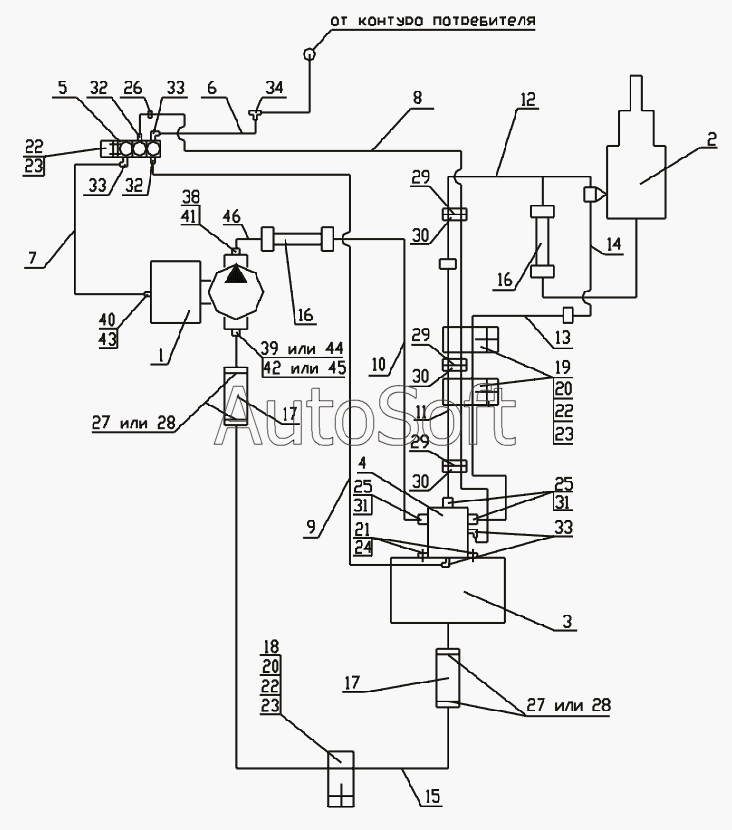

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6520, 6522 (2006). Гидросхема для автомобилей с косым гидробаком
1
2
3
4
5
6
7
8
9
10
11
18
18
13
14
15
16
16
17
18
19
19
20
20
21
23
23
23
24
25
25
26
27
27
28
28
29
29
29
30
30
30
34
38
39
40
41
42
43
44
45
46
31
31
32
32
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***1 | Насос | |
| 2 | 6***Б | Установка гидроцилиндра | |
| 3 | 6***Б | Установка гидробака | |
| 4 | 6***Б | Гидрораспределитель | |
| 5 | Б***М | Блок электромагнитных клапонов | |
| 6 | 6***Б | Трубка подвода воздуха | |
| 7 | 6***Б | Трубка подвода воздуха | |
| 8 | 6***Б | Трубка подвода воздуха | |
| 9 | 6***Б | Трубка подвода воздуха | |
| 10 | 6***Б | Труба высокого давления | |
| 11 | 6***Б | Труба высокого давления | |
| 13 | 6***Б | Труба высокого давления | |
| 14 | 6***Б | Труба высокого давления | |
| 15 | 6***1 | Труба высокого давления | |
| 16 | 6***Б | Рукав высокого давления | |
| 17 | 6***9 | Рукав | |
| 18 | 6***Б | Труба высокого давления | |
| 18 | 6***7 | Скоба | |
| 19 | 6***1 | Скоба | |
| 20 | 1***1 | Болт | |
| 21 | M***4 | Винт | |
| 23 | 1***3 | Шайба пружинная 8 | |
| 24 | 1***7 | Шайба пружинная | |
| 25 | 0***3 | Кольцо | |
| 26 | 4***5 | Хомут | |
| 27 | С***5 | Хомут стяжной (50-70)х13 СБИТ 305419.003ТУ | |
| 28 | T***1 | Хомут с червячной резьбой DIN 3017 | |
| 29 | 1***0 | Хомут 40 | |
| 30 | 6***3 | Прокладка | |
| 31 | О***1 | Штуцер | |
| 32 | 8***3 | Штуцер проходной | |
| 33 | 8***2 | Угольник ввертной | |
| 34 | О***1 | Штуцер | |
| 35 | 8***3 | Штуцер проходной | |
| 36 | 8***2 | Угольник ввертной | |
| 37 | 8***9 | Тройник ввертный | |
| 38 | 6***3 | Штуцер | |
| 39 | 6***0 | Патрубок | |
| 40 | 6***1 | Штуцер | |
| 41 | 0***3 | Кольцо | |
| 42 | 1***0 | Прокладка | |
| 43 | 1***0 | Прокладка | |
| 44 | 6***Б | Патрубок | |
| 45 | 6***8 | Прокладка | |
| 46 | 6***Б | Труба высокого давления |
