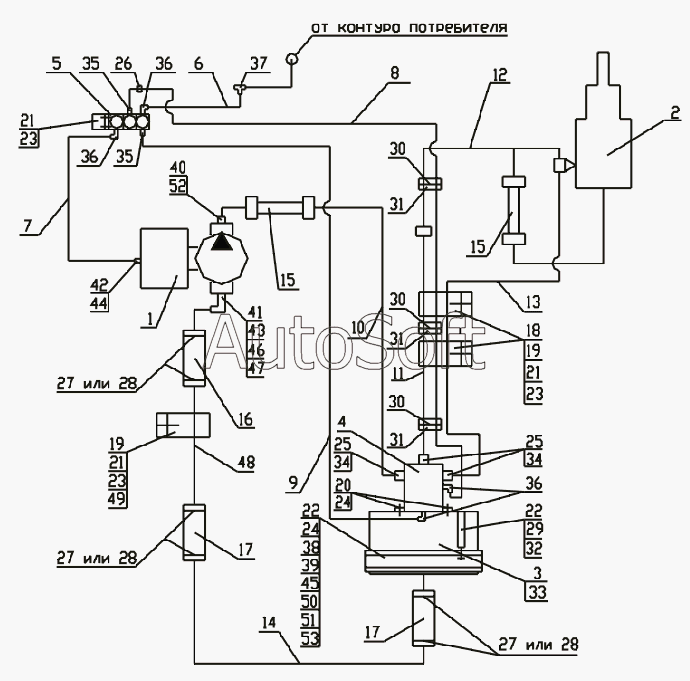

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6520, 6522 (2006). Гидросхема для автомобилей с прямым гидробаком
41
29
30
30
30
31
31
31
32
33
34
34
35
35
36
36
36
37
38
39
40
28
28
28
42
43
44
45
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
15
16
17
17
18
19
19
20
22
22
23
23
23
24
24
25
25
26
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | H***A | Насос | |
| 2 | 6***Б | Установка гидроцилиндра | |
| 3 | 6***Б | Гидробак | |
| 4 | 6***Б | Гидрораспределитель | |
| 5 | Б***Ч | Блок электромагнитных клапанов | |
| 6 | 6***Б | Трубка подвода воздуха | |
| 7 | 6***Б | Трубка подвода воздуха | |
| 8 | 6***Б | Трубка подвода воздуха | |
| 9 | 6***Б | Трубка подвода воздуха | |
| 10 | 6***Б | Труба высокого давления | |
| 11 | 6***Б | Труба высокого давления | |
| 12 | 6***Б | Труба высокого давления | |
| 13 | 6***Б | Труба высокого давления | |
| 14 | 6***0 | Труба низкого давления | |
| 15 | 6***Б | Рукав высокого давления | |
| 16 | 6***7 | Рукав (L-80) | |
| 17 | 6***6 | Рукав | |
| 18 | 6***1 | Скоба | |
| 19 | 1***1 | Болт | |
| 20 | M***4 | Винт | |
| 22 | 1***1 | Гайка | |
| 23 | 1***3 | Шайба пружинная 8 | |
| 24 | 1***7 | Шайба пружинная | |
| 25 | 0***3 | Кольцо | |
| 26 | 4***5 | Хомут | |
| 27 | С***5 | Хомут стяжной (50-70)х13 СБИТ 305419.003ТУ | |
| 28 | T***1 | Хомут с червячной резьбой DIN 3017 | |
| 29 | 6***Б | Хомут крепления гидробака | |
| 30 | 1***0 | Хомут 40 | |
| 31 | 6***3 | Прокладка | |
| 32 | 5***8 | Прокладка | |
| 33 | 6***3 | Прокладка гидробака | |
| 34 | О***1 | Штуцер | |
| 35 | 8***3 | Штуцер проходной | |
| 36 | 8***2 | Угольник ввертной | |
| 37 | 8***9 | Тройник ввертный | |
| 38 | 6***2 | Боковина правая | |
| 39 | 6***4 | Боковина левая | |
| 40 | 6***0 | Штуцер | |
| 41 | 6***Б | Угольник | |
| 42 | 6***1 | Штуцер | |
| 43 | 0***3 | Кольцо | |
| 44 | 1***0 | Прокладка | |
| 45 | 1***1 | Болт ТЕМ10х1,25-6gх25 | |
| 46 | 6***3 | Шайба | |
| 47 | 6***6 | Гайка | |
| 48 | 6***Б | Труба низкого давления | |
| 49 | 6***7 | Скоба | |
| 50 | 6***0 | Стяжка | |
| 51 | 1***1 | Гайка М12х1,25-6Н | |
| 52 | 0***3 | Кольцо | |
| 53 | 1***1 | Шайба плоская 10х18 |
