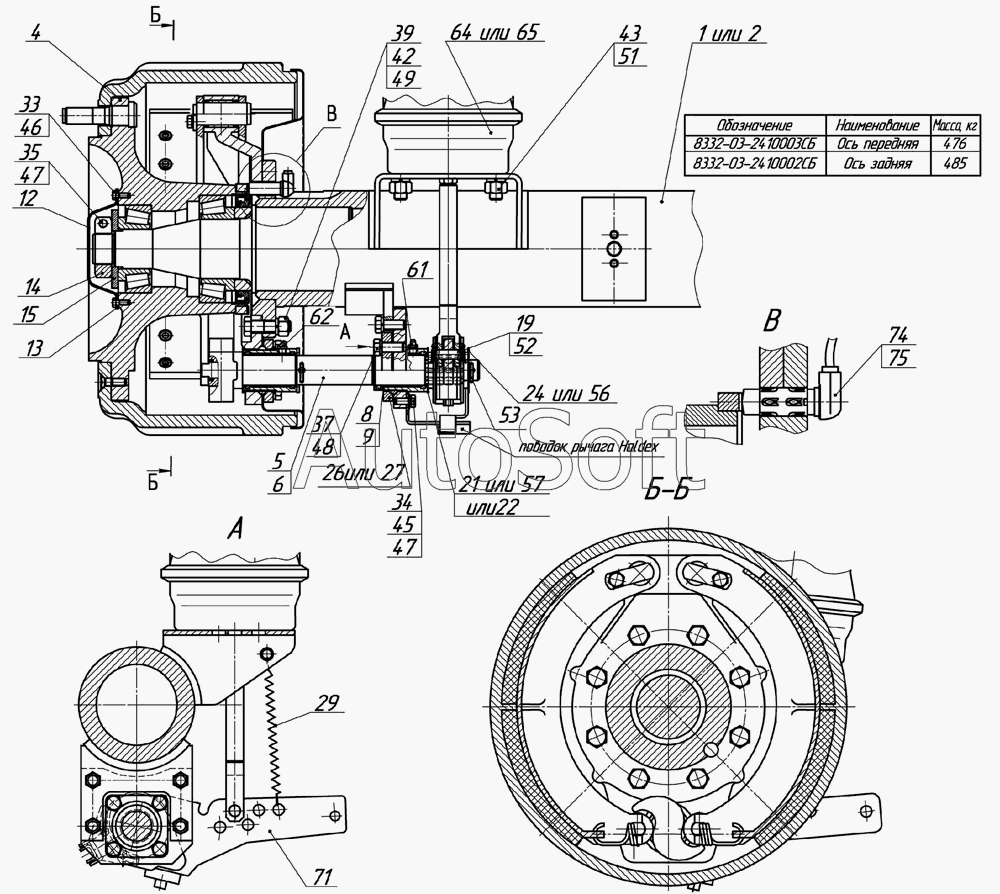

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332 (2009) (2009). Ось с ступицами, тормозами 8332-03-2410002, 8332-03-2410003
/3.gif)
1
2
4
5
6
8
9
12
13
14
15
19
21
22
24
26
27
29
34
35
37
39
42
43
48
49
51
52
53
56
57
61
62
64
65
71
74
75
8332-2410003СБ
8332-2410002СБ
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8332-2410002СБ | 8***Б | Ось задняя | |
| 8332-2410003СБ | 8***Б | Ось передняя | |
| Смазка WABCO | С***O | Смазка WABCO | |
| 1 | 8***0 | Балка оси передняя | |
| 2 | 8***1 | Балка оси задняя | |
| 4 | 6***2 | Ступица с тормозным барабаном | |
| 5 | 8***0 | Тормоз в сборе | |
| 6 | 8***1 | Тормоз в сборе | |
| 8 | 8***0 | Опора разжимного кулака | |
| 9 | 8***1 | Опора разжимного кулака | |
| 12 | 6***5 | Крышка | |
| 13 | 6***7 | Прокладка | |
| 14 | 6***7 | Гайка подшипников | |
| 15 | 6***9 | Шайба | |
| 19 | 5***3 | Ось | |
| 21 | 9***К | Шайба | |
| 22 | 9***К | Шайба | |
| 24 | 9***К | Шайба | |
| 26 | 8***К | Фланец опоры кулака | |
| 27 | 6***0 | Фланец | |
| 29 | 9***1 | Пружина | |
| 34 | 1***1 | Болт | |
| 35 | 1***1 | Болт | |
| 37 | 1***1 | Болт ТЕМ12-6gх30 | |
| 39 | 1***1 | Болт М14х1,5-6gх55 | |
| 42 | 2***8 | Гайка М14х1,5-6Н | |
| 43 | 1***1 | Гайка М16х1,5-6Н | |
| 48 | 1***0 | Шайба пружинная 12 | |
| 49 | 1***3 | Шайба пружинная 14 | |
| 51 | 1***0 | Шайба пружинная 16 | |
| 52 | 1***1 | Шплинт разводной 4х40 | |
| 53 | 1***1 | Шплинт разводной 6х50 | |
| 56 | 8***1 | Шайба | |
| 57 | 8***2 | Шайба | |
| 61 | 8***6 | Масленка 1.3.06 ГОСТ 19853-74 | |
| 62 | 8***9 | Масленка 2.3.45.Ц6ХР ГОСТ 19853-74 | |
| 64 | 6***0 | Камера тормозная тип 24 | |
| 65 | 9***0 | Доработка тормозной камеры с энергоаккумуляторами | |
| 71 | А***2 | Рычаг регулировочный haldex АТ-7900502 | |
| 74 | 4***0 | Датчик абс wabco 441 032 8090 | |
| 75 | 8***4 | Втулка датчика абс 899 7598154 |
