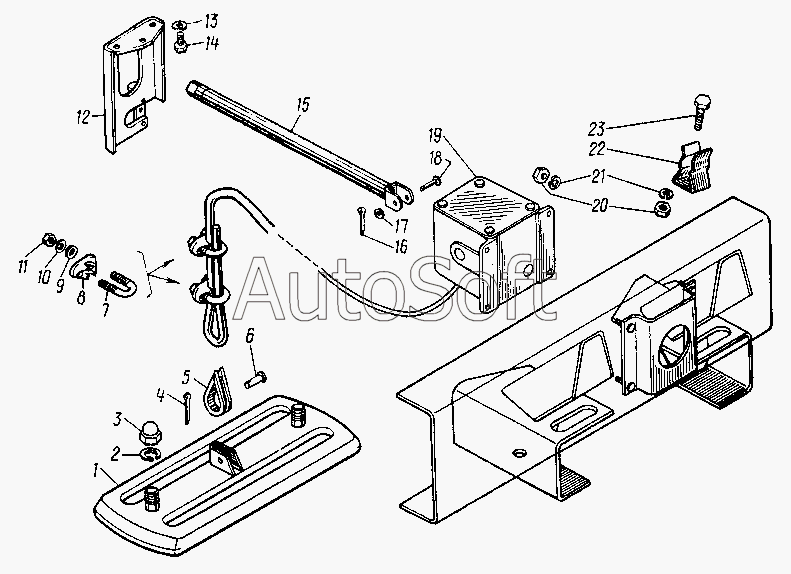

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527 (1991). Механизм установки запасного колеса
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Плита | |
| 2 | 2***1 | Шайба | |
| 3 | 2***0 | Гайка шестигранная (d=20x1,5, S=30, H=9, D=33,6) | |
| 4 | 2***3 | Шплинт | |
| 5 | 9***0 | Коуш | |
| 6 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 7 | 8***2 | Скоба | |
| 8 | 8***3 | Накладка | |
| 9 | 2***4 | Шайба | |
| 10 | 2***4 | Шайба | |
| 11 | 2***8 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | |
| 12 | 8***0 | Кронштейн воротка | |
| 13 | 2***6 | Шайба | |
| 14 | 2***4 | Болт | |
| 15 | 8***0 | Вороток | |
| 16 | 2***9 | Шплинт | |
| 17 | 2***5 | Шайба | |
| 18 | 2***9 | Палец | |
| 19 | 9***1 | Подъемник запасного колеса механический в сборе | |
| 20 | 2***0 | Гайка шестигранная (d=8x1,25, S=13, H=6,5, D=14,4, D1=13) | |
| 21 | 2***5 | Шайба | |
| 22 | 8***6 | Скоба крепления воротка | |
| 23 | 2***6 | Болт (d=8x1,25, l=20, l0=20, H=5, D=13,8, S=12) |
