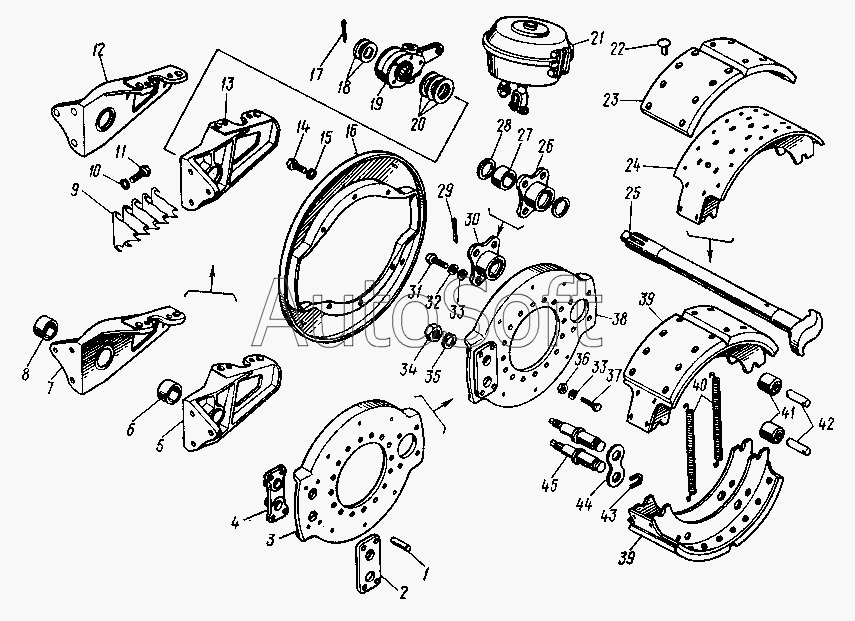

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527 (1991). Тормоза рабочие передней оси
36
25
26
27
28
29
30
31
32
33
33
34
35
24
37
38
38
39
40
41
42
43
44
45
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3502110-Б | 1***Б | Кулак разжимной правый | |
| 1 | 2***7 | Заклепка | |
| 2 | 5***7 | Пластина усилительная | |
| 3 | 5***4 | Суппорт | |
| 4 | 5***8 | Кронштейн осей колодок | |
| 5 | 9***5 | Кронштейн левый | |
| 6 | 5***6 | Втулка | |
| 7 | 9***4 | Кронштейн правый | |
| 8 | 5***6 | Втулка | |
| 9 | 8***4 | Прокладка | |
| 10 | 1***3 | Шайба пружинная | |
| 11 | 1***1 | Болт ТЕМ14х1,5-6х40 | |
| 12 | 9***0 | Кронштейн правый в сборе | |
| 13 | 9***1 | Кронштейн левый в сборе | |
| 14 | 1***1 | Болт ТЕМ8-6gх14 | |
| 15 | 1***3 | Шайба пружинная 8 | |
| 16 | 5***0 | Щиток тормоза | |
| 17 | 1***1 | Шплинт разводной 6х40 | |
| 18 | 1***8 | Шайба разжимного кулака | |
| 19 | 5***6 | Рычаг регулировочный | |
| 20 | 1***6 | Шайба регулировочная | |
| 21 | 5***1 | Тормозная камера в сборе | |
| 22 | 8***8 | Заклепка | |
| 23 | 5***5 | Накладка фрикционная | |
| 24 | 5***5 | Колодка | |
| 25 | 1***Б | Кулак разжимной левый | |
| 26 | 8***0 | Опора | |
| 27 | 5***6 | Втулка | |
| 28 | 5***7 | Кольцо уплотнительное | |
| 29 | 1***1 | Шплинт разводной 6х50 | |
| 30 | 8***0 | Опора разжимного кулака в сборе | |
| 31 | 5***0 | Болт | |
| 32 | 1***1 | Шайба | |
| 33 | 1***3 | Шайба пружинная 12 | |
| 34 | 1***1 | Гайка М20х1,5-6Н | |
| 35 | 1***3 | Шайба пружинная | |
| 36 | 1***1 | Гайка М12х1,25-6Н | |
| 37 | 1***1 | Болт М12х1,25-6gх40 | |
| 38 | 5***2 | Суппорт тормоза в сборе | |
| 39 | 5***0 | Колодка с накладками в сборе | |
| 40 | 5***5 | Пружина | |
| 41 | 5***9 | Ролик колодки | |
| 42 | 5***7 | Ось ролика | |
| 43 | 5***4 | Чека оси колодок | |
| 44 | 5***3 | Накладка осей колодки | |
| 45 | 5***2 | Ось колодки |
