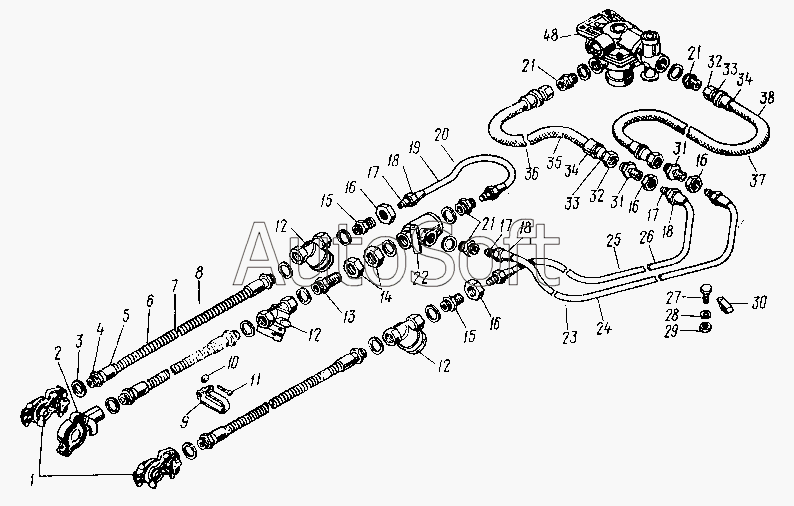

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527 (1991). Трубопроводы пневмотормозов
30
21
21
21
22
23
24
25
26
27
28
29
20
31
31
32
32
33
33
34
34
35
36
37
38
48
11
2
3
4
5
6
7
8
9
10
1
12
12
12
13
14
15
15
16
16
16
16
17
17
17
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Головка соединительная типа «Палм» | |
| 2 | 5***Б | Головка соединительная в сборе | |
| 3 | 5***7 | Прокладка | |
| 4 | 8***1 | Ниппель | |
| 5 | 8***5 | Муфта | |
| 6 | 8***0 | Спираль предохранительная | |
| 7 | 8***0 | Шланг | |
| 8 | 8***0 | Шланг передний в сборе | |
| 9 | 2***9 | Хомутик | |
| 10 | 2***6 | Гайка | |
| 11 | 2***6 | Винт | |
| 12 | 1***0 | Фильтр магистральный в сборе | |
| 13 | 3***7 | Штуцер | |
| 14 | 2***9 | Гайка | |
| 15 | 8***0 | Штуцер | |
| 16 | 2***8 | Гайка | |
| 17 | 8***7 | Муфта конусная | |
| 18 | 8***3 | Гайка накидная | |
| 19 | 8***1 | Трубка | |
| 20 | 8***0 | Трубка промежуточная соединительной магистрали в сборе | |
| 21 | 8***7 | Штуцер ввертный | |
| 22 | 4***0 | Двухмагистральный клапан с ограничителем давления в сборе | |
| 23 | 8***4 | Трубка от двухмагистрального клапана | |
| 24 | 8***5 | Трубка | |
| 25 | 8***8 | Трубка промежуточная магистрали управления | |
| 26 | 8***9 | Трубка | |
| 27 | 2***8 | Болт | |
| 28 | 2***4 | Шайба | |
| 29 | 2***8 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | |
| 30 | 8***6 | Скоба | |
| 31 | 8***0 | Штуцер фланцевый | |
| 32 | 8***9 | Гайка соединительная | |
| 33 | 8***4 | Ниппель | |
| 34 | 8***6 | Муфта | |
| 35 | 8***2 | Шланг от штуцера к распределительному клапану | |
| 36 | 8***0 | Шланг от штуцера к распределительному клапану в сборе | |
| 37 | 8***3 | Шланг магистрали управления | |
| 38 | 8***4 | Шланг | |
| 48 | 1***8 | Воздухораспределитель с краном растормаживания в сборе |
