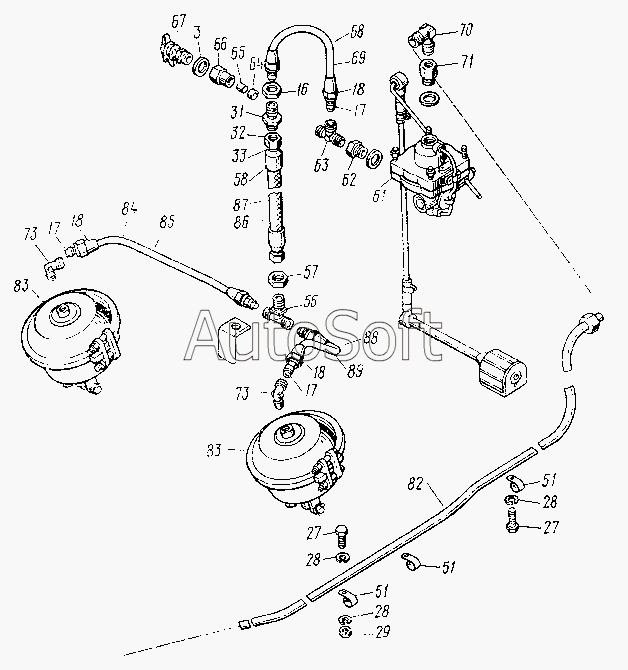

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527 (1991). Трубопроводы пневмотормозов
82
65
66
67
68
69
70
71
73
73
64
83
83
84
85
86
87
88
89
33
16
17
17
17
18
18
18
27
27
28
28
28
29
31
32
3
51
51
51
55
57
58
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 5***7 | Прокладка | |
| 16 | 2***8 | Гайка | |
| 17 | 8***7 | Муфта конусная | |
| 18 | 8***3 | Гайка накидная | |
| 27 | 2***8 | Болт | |
| 28 | 2***4 | Шайба | |
| 29 | 2***8 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | |
| 31 | 8***0 | Штуцер фланцевый | |
| 32 | 8***9 | Гайка соединительная | |
| 33 | 8***4 | Ниппель | |
| 51 | 8***8 | Скоба | |
| 55 | 8***8 | Трубка | |
| 57 | 2***0 | Гайка шестигранная (d=20x1,5, S=30, H=9, D=33,6) | |
| 58 | 8***5 | Муфта | |
| 61 | 1***0 | Регулятор тормозных сил в сборе | |
| 62 | 8***0 | Переходник ввертный | |
| 63 | 8***3 | Тройник ввертный | |
| 64 | 8***7 | Муфта конусная | |
| 65 | 8***4 | Трубка переходника | |
| 66 | 8***8 | Переходник | |
| 67 | 1***0 | Клапан контрольного вывода | |
| 68 | 8***0 | Трубка от регулятора тормозных сил к штуцеру в сборе | |
| 69 | 8***4 | Трубка | |
| 70 | 8***8 | Угольник ввертный | |
| 71 | 8***9 | Переходник ввертный | |
| 73 | 8***6 | Угольник | |
| 82 | 8***0 | Трубка от проходного штуцера к регулятору тормозных сил в сборе | |
| 83 | 5***1 | Камера тормозная задняя в сборе | |
| 84 | 8***8 | Трубка | |
| 85 | 8***6 | Трубка к задней тормозной камере правая в сборе | |
| 86 | 8***2 | Шланг задних тормозов промежуточный в сборе | |
| 87 | 8***6 | Шланг | |
| 88 | 8***7 | Трубка к задней тормозной камере левая в сборе | |
| 89 | 8***9 | Трубка |
