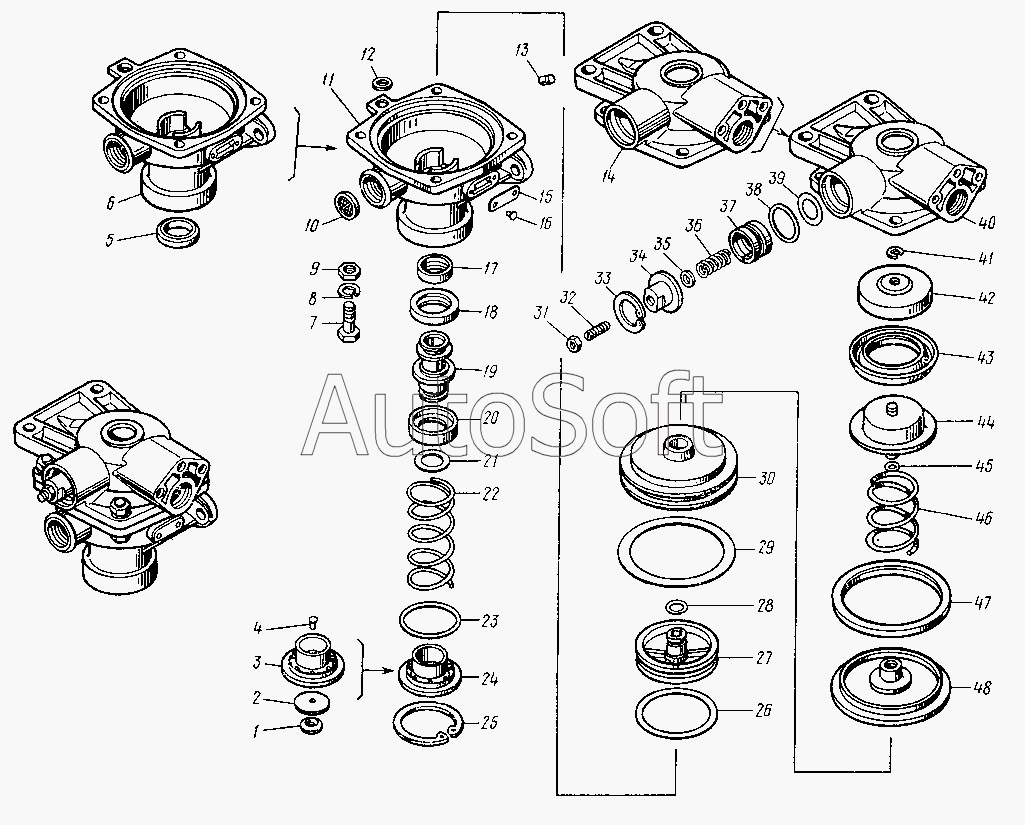

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527 (1991). Воздухораспределитель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3531010 | 1***0 | Воздухораспределитель в сборе | |
| 1 | 1***7 | Шайба | |
| 2 | 1***6 | Клапан | |
| 3 | 1***5 | Колпачок направляющий | |
| 4 | 1***8 | Заклепка | |
| 5 | 1***2 | Втулка | |
| 6 | 1***2 | Корпус | |
| 7 | 2***8 | Болт (d=8x1,25, l=25, l0=25, H=5, D=13,8, S=12) | |
| 8 | 3***0 | Шайба пружинная | |
| 9 | 2***0 | Гайка шестигранная (d=8x1,25, S=13, H=6,5, D=14,4, D1=13) | |
| 10 | 1***3 | Сетка | |
| 11 | 1***0 | Корпус в сборе | |
| 12 | 1***1 | Кольцо | |
| 13 | 1***4 | Штифт | |
| 14 | 1***6 | Крышка | |
| 15 | 1***9 | Табличка | |
| 16 | 3***3 | Заклепка пустотелая | |
| 17 | 1***5 | Кольцо | |
| 18 | 1***6 | Кольцо | |
| 19 | 1***4 | Корпус клапана | |
| 20 | 1***1 | Колпачок | |
| 21 | 1***3 | Кольцо | |
| 22 | 1***0 | Пружина | |
| 23 | 1***1 | Кольцо | |
| 24 | 1***4 | Колпачок направляющий в сборе | |
| 25 | 4***7 | Кольцо упорное | |
| 26 | 1***6 | Кольцо | |
| 27 | 1***9 | Поршень | |
| 28 | 1***4 | Кольцо | |
| 29 | 1***7 | Кольцо | |
| 30 | 1***8 | Поршень | |
| 31 | 2***8 | Гайка шестигранная (d=6x1, S=10, H=5, D=11, D1=10) | |
| 32 | 2***6 | Винт | |
| 33 | 3***0 | Кольцо упорное | |
| 34 | 1***0 | Направляющая пружины | |
| 35 | 1***4 | Тарелка пружины | |
| 36 | 1***8 | Пружина | |
| 37 | 1***2 | Поршень | |
| 38 | 1***5 | Кольцо | |
| 39 | 1***6 | Кольцо | |
| 40 | 1***4 | Крышка в сборе | |
| 41 | 4***7 | Кольцо упорное | |
| 42 | 1***5 | Кольцо опорное | |
| 43 | 1***6 | Кольцо уплотнительное | |
| 44 | 1***0 | Поршень | |
| 45 | 1***3 | Кольцо | |
| 46 | 1***8 | Пружина | |
| 47 | 1***4 | Кольцо уплотнительное | |
| 48 | 1***5 | Направляющая |
