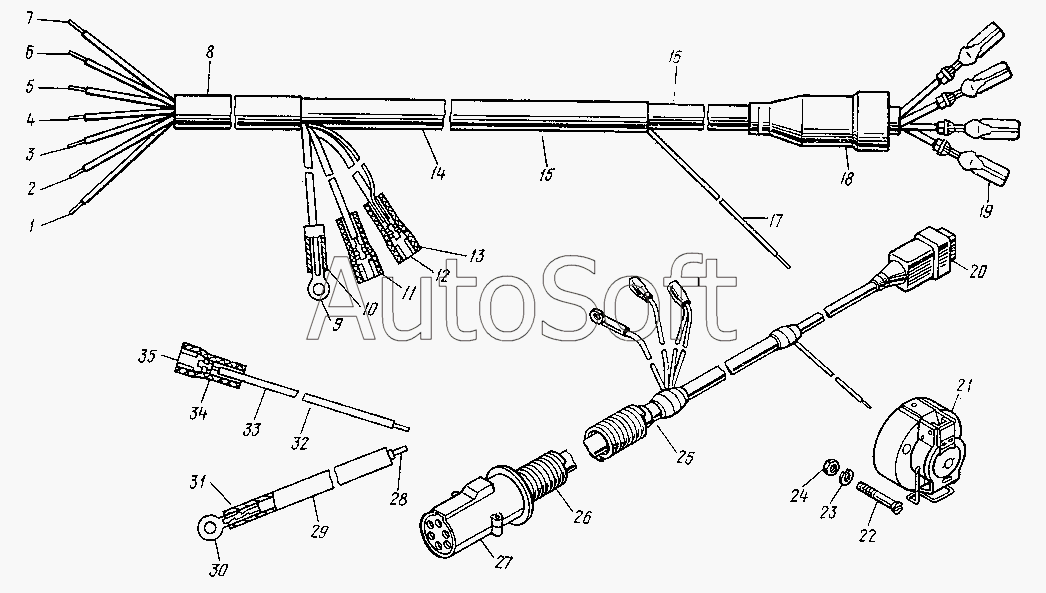

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8527 (1991). Жгут проводов от тягача к прицепу с вилкой
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***) | Провод ПГВА-1,5 зеленый (L=5,3м) | |
| 2 | П***) | Провод ПГВА-1,5 розовый (L=9,3м) | |
| 3 | П***) | Провод ПГВА-1,5 красный (L=5,3м) | |
| 4 | П***) | Провод ПГВА-1,5 коричневый (L=9,3м) | |
| 5 | П***) | Провод ПГВА-1,5 черный (L=5,3м) | |
| 6 | П***) | Провод ПГВА-1,5 белый (L=9,3м) | |
| 7 | П***) | Провод ПГВА-1,5 серый (L=9,3м) | |
| 8 | 8***6 | Трубка защитная 16х1,25 (L=5м) | |
| 9 | Н***к | Наконечник | |
| 10 | 8***4 | Трубка защитная | |
| 11 | 5***1 | Изолятор наконечника | |
| 12 | Ш***й | Штекер наружный | |
| 13 | 8***4 | Трубка защитная | |
| 14 | 8***8 | Трубка защитная 16х0,9 (L=1,9м) | |
| 15 | 8***1 | Жгут проводов от тягача к прицепу в сборе | |
| 16 | 8***2 | Трубка защитная 16х0,9 (L=2,3м) | |
| 17 | П***) | Провод ПГВА-1,0 красный (L=2,35м) | |
| 18 | 9***8 | Чехол защитный внутренний | |
| 19 | Ш***й | Штекер внутренний колодочный | |
| 20 | К***в | Колодка четырехконтактная для внутренних штекеров | |
| 21 | П***0 | Розетка штепсельная | |
| 22 | 2***0 | Винт | |
| 23 | 2***3 | Шайба | |
| 24 | 2***4 | Гайка шестигранная (d=5x0,8, S=8, H=4, D=8,8, D1=8) | |
| 25 | 8***1 | Жгут проводов от тягача к прицепу с вилкой в сборе | |
| 26 | 8***6 | Спираль защитная | |
| 27 | П***0 | Вилка штепсельная для розетки прицепа | |
| 28 | П***) | Провод ПГВА-1,5 коричневый (L=1,45м) | |
| 29 | 8***2 | Трубка защитная | |
| 30 | Н***к | Наконечник | |
| 31 | 8***0 | Провод от электромагнитного клапана на массу в сборе | |
| 32 | 8***1 | Провод от реле к электромагнитному клапану в сборе | |
| 33 | П***) | Провод ПГВА-1,5 фиолетовый (L=1,3м) | |
| 34 | 5***1 | Изолятор наконечника | |
| 35 | Ш***й | Штекер наружный |
