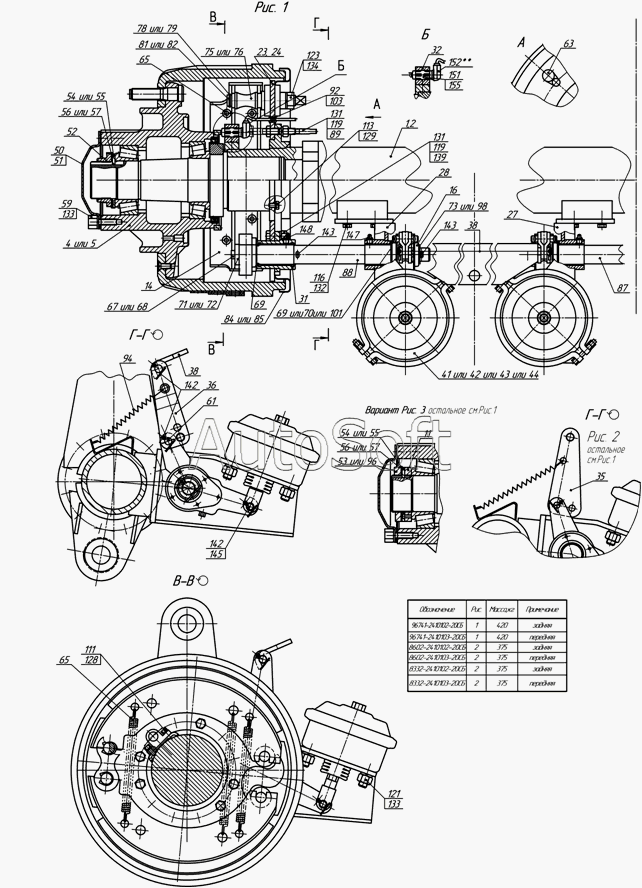

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2008) (2008). Ось со ступицами и тормозами
/4.gif)
85
101
98
96
94
92
89
88
87
103
84
82
81
79
78
76
75
73
72
134
155
152
151
148
147
145
143
143
142
142
139
71
133
133
132
131
131
123
121
119
119
116
113
111
16
38
38
36
35
32
31
28
27
24
23
41
14
11
5
4
56
56
70
69
69
68
67
65
65
63
61
59
57
57
55
55
54
54
53
52
51
50
44
43
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Ось (задняя) | |
| 1 | 8***0 | Ось (задняя) | |
| 1 | 9***0 | Ось (задняя) | |
| 2 | 8***0 | Ось (передняя) | |
| 2 | 8***0 | Ось (передняя) | |
| 2 | 9***0 | Ось (передняя) | |
| 4 | 6***0 | Ступица заднего колеса с барабаном | |
| 5 | 6***2 | Ступица заднего колеса с барабаном и ротором | |
| 11 | 9***6 | Гайка подшипника | |
| 14 | 5***0 | Колодка с накладками в сборе | |
| 16 | 9***6 | Рычаг регулировочный | |
| 23 | 9***2 | Суппорт заднего тормоза правый | |
| 24 | 9***3 | Суппорт заднего тормоза левый | |
| 27 | 9***0 | Кронштейн правый с втулкой | |
| 28 | 9***0 | Кронштейн левый с втулкой | |
| 31 | 9***8 | Опора разжимного кулака | |
| 32 | 9***1 | Держатель датчика | |
| 35 | 9***0 | Рычаг | |
| 36 | 9***1 | Рычаг | |
| 38 | 9***0 | Уравнитель | |
| 41 | 5***1 | Тормозная камера в сборе | |
| 42 | 6***0 | Камера тормозная тип 24 | |
| 43 | Г***0 | Тормозная камера | |
| 44 | 9***0 | Тормозная камера | |
| 50 | 9***4 | Прокладка | |
| 51 | 9***6 | Крышка | |
| 52 | 2***7 | Гайка подшипника | |
| 53 | 9***8 | Контргайка | |
| 54 | 5***9 | Шайба замковая | |
| 55 | 9***9 | Шайба замковая | |
| 56 | 5***2 | Замковая контргайка | |
| 57 | 9***2 | Шайба стопорная | |
| 59 | 9***4 | Болт | |
| 61 | 5***3 | Ось | |
| 63 | 9***1 | Заглушка | |
| 65 | 5***5 | Пружина | |
| 67 | 9***7 | Ось ролика | |
| 68 | 5***7 | Ось ролика | |
| 69 | 9***8 | Шайба | |
| 70 | 9***8 | Шайба | |
| 71 | 9***9 | Ролик колодки тормоза | |
| 72 | 5***0 | Ролик колодки | |
| 73 | 9***0 | Шайба | |
| 75 | 9***2 | Ось колодки | |
| 76 | 5***2 | Ось колодки | |
| 78 | 9***3 | Накладка осей колодок | |
| 79 | 5***3 | Накладка осей колодки | |
| 81 | 9***4 | Чека оси колодки | |
| 82 | 5***4 | Чека оси колодок | |
| 84 | 9***0 | Щиток заднего тормоза | |
| 85 | 5***0 | Щиток заднего тормоза | |
| 87 | 9***0 | Кулак разжимной правый | |
| 88 | 9***1 | Кулак разжимной левый | |
| 89 | 9***3 | Болт специальный | |
| 92 | 9***1 | Кольцо | |
| 94 | 9***1 | Пружина | |
| 95 | 5***6 | Шайба | |
| 96 | 8***7 | Контргайка | |
| 98 | 8***1 | Шайба | |
| 101 | 8***2 | Шайба | |
| 103 | 7***9 | Заглушка | |
| 111 | 1***1 | Болт | |
| 113 | 1***1 | Болт ТЕМ8-6gх14 | |
| 116 | 8***8 | Болт М14х1,5-6gх30 | |
| 119 | 1***1 | Гайка М12х1,25-6Н | |
| 121 | 3***3 | Гайка ЕМ16х1,5-6Н | |
| 123 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 131 | 1***0 | Шайба пружинная 12 | |
| 132 | 1***3 | Шайба пружинная 14 | |
| 133 | 1***0 | Шайба пружинная 16 | |
| 134 | 1***0 | Шайба плоская 20х35 | |
| 139 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 142 | 1***1 | Шплинт разводной 4х40 | |
| 143 | 1***1 | Шплинт разводной 6х50 | |
| 145 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 147 | 8***6 | Масленка 1.3.06 ГОСТ 19853-74 | |
| 148 | 8***9 | Масленка 2.3.45.Ц6ХР ГОСТ 19853-74 | |
| 151 | 8***4 | Втулка | |
| 152 | 4***0 | Датчик АБС+SO | |
| 155 | С***" | Смазка "WABCO" |
