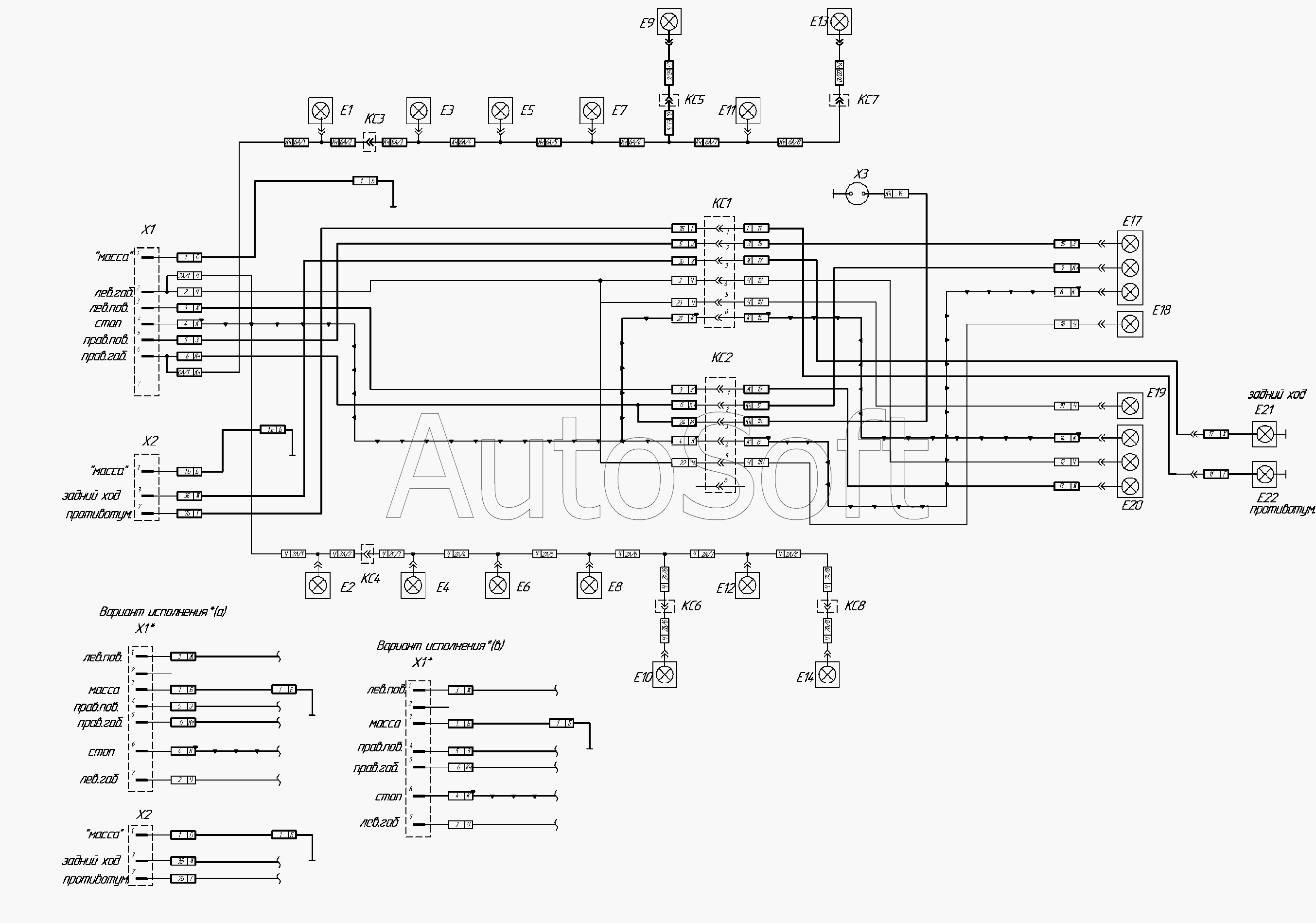

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2008) (2008). Схема электрическая соединений
/25.gif)
Е12
Е7
Е5
Е3
Е8
Е6
Е4
Е2
КС1, КС2, КС3, КС6, КС7, КС8
КС1, КС2, КС3, КС6, КС7, КС8
КС1, КС2, КС3, КС6, КС7, КС8
КС1, КС2, КС3, КС6, КС7, КС8
КС5
X1
X1
X2
X2
X3
X1
X1
E1, E2
E3-8, E11, E12
Е9, Е10
Е9, Е10
Е13, Е14
Е13, Е14
Е17, Е20
Е17, Е20
Е18, Е19
Е18, Е19
Е21
Е22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Е12 | Е***2 | Фонарь номерного знака ФП134-Б | |
| Е2 | Е***2 | Фонарь передний 16.3712 | |
| Е3 | Е***3 | Фонарь боковой габаритный 431.3731010 (маркерный) | |
| Е4 | Е***4 | Фонарь боковой габаритный 431.3731010 (маркерный) | |
| Е5 | Е***5 | Фонарь боковой габаритный 431.3731010 (маркерный) | |
| Е6 | Е***6 | Фонарь боковой габаритный 431.3731010 (маркерный) | |
| Е7 | Е***7 | Фонарь боковой габаритный 431.3731010 (маркерный) | |
| Е8 | Е***8 | Фонарь боковой габаритный 431.3731010 (маркерный) | |
| КС1, КС2, КС3, КС6, КС7, КС8 | К***8 | Колодка гнездовая 02-6.3-04 ОСТ 37.003.032-88 | |
| КС5 | К***5 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| E1, E2 | 1***2 | Фонарь габаритный передний | |
| E3-8, E11, E12 | 4***0 | Фонарь боковой габаритный | |
| X1 | П***0 | Розетка ПС 300А3 тип 12N | |
| X1 | П***5 | Вилка ПС325 | |
| X2 | П***6 | Розетка ПС326 | |
| X3 | П***0 | Розетка штепсельная | |
| Е13, Е14 | 3***1 | Фонарь контурный задний 381.3831 | |
| Е17, Е20 | Ф***Б | Фонарь задний ФП133-АБ | |
| Е18, Е19 | Ф***Б | Фонарь номерного знака ФП134-Б | |
| Е21 | 2***1 | Фонарь заднего хода 211.3711 | |
| Е22 | 2***6 | Фонарь 241.3716 задний противотуманный ТУ37.3.1104-82 | |
| Е9, Е10 | 3***1 | Фонарь контурный передний 361.3731 | |
| КС | О***8 | Колодки соединительные ОСТ 37.003.032-88 |
