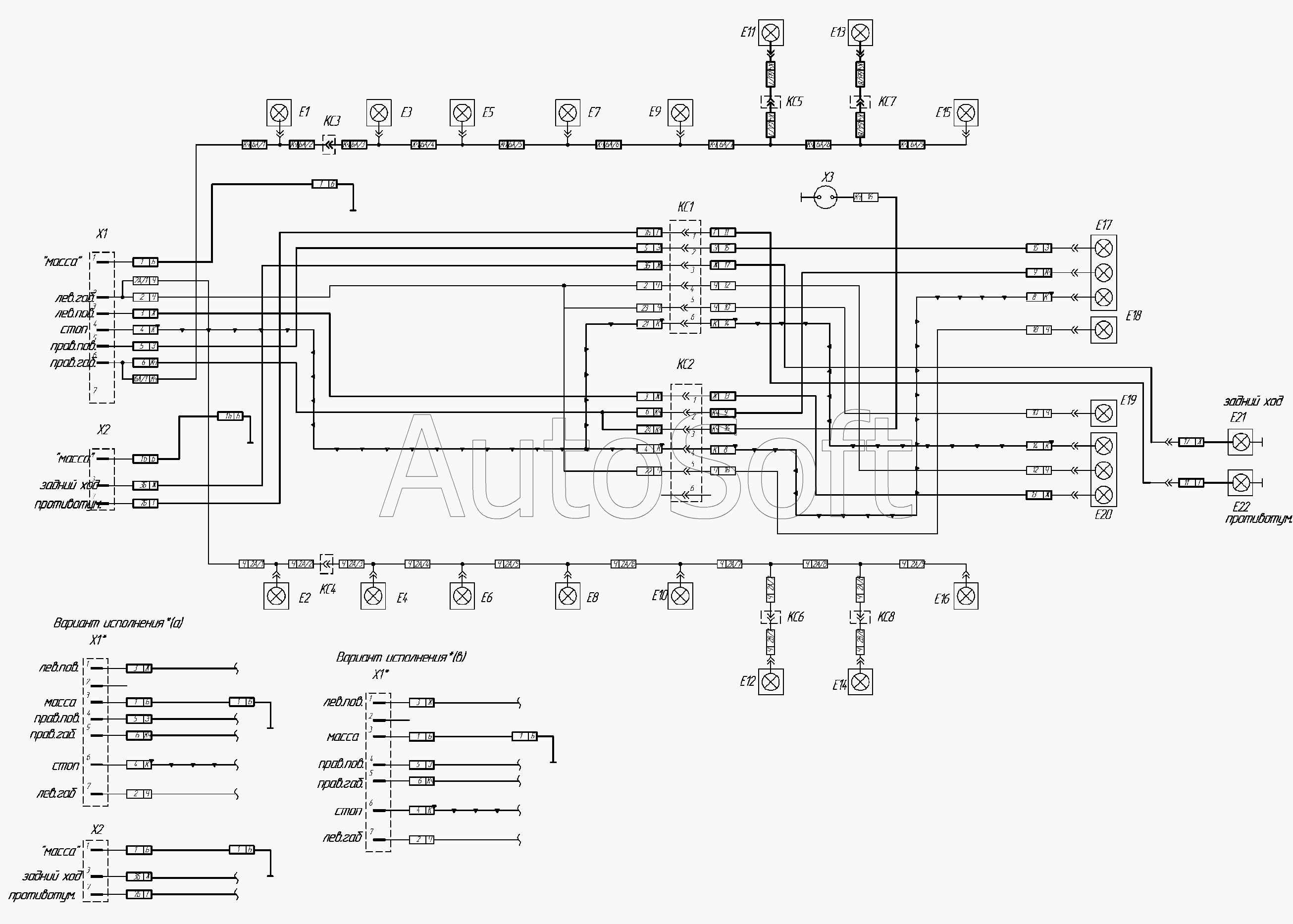

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2008) (2008). Схема электрическая соединений
/26.gif)
Е16
Е15
Х1
Х1
Х2
Х2
Х3
Х1
Х1
Е1,Е2
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е3-Е10, Е15,Е16
Е11, Е12
Е11, Е12
Е13, Е14
Е13, Е14
Е17, Е20
Е17, Е20
Е18, Е19
Е18, Е19
Е21
Е22
КС
КС
КС
КС
КС
КС
КС
КС
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Е15 | Е***5 | Фонарь контурный передний 361.3731 | |
| Е16 | Е***6 | Фонарь контурный передний 361.3731 | |
| Е1,Е2 | 1***2 | Фонарь габаритный передний | |
| Е11, Е12 | 3***1 | Фонарь контурный передний 361.3731 | |
| Е13, Е14 | 3***1 | Фонарь контурный задний 381.3831 | |
| Е17, Е20 | Ф***Б | Фонарь задний ФП133-АБ | |
| Е18, Е19 | Ф***Б | Фонарь номерного знака ФП134-Б | |
| Е21 | 2***1 | Фонарь заднего хода 211.3711 | |
| Е22 | 2***6 | Фонарь задний противотуманный 241.3716 | |
| Е3-Е10, Е15,Е16 | 4***0 | Фонарь боковой габаритный | |
| КС | О***8 | Колодки соединительные ОСТ 37.003.032-88 | |
| Х1 | П***3 | Розетка ПС 300А3 тип 12N | |
| Х1 | П***5 | Вилка ПС325 | |
| Х2 | П***6 | Розетка ПС326 | |
| Х3 | П***0 | Розетка штепсельная |
