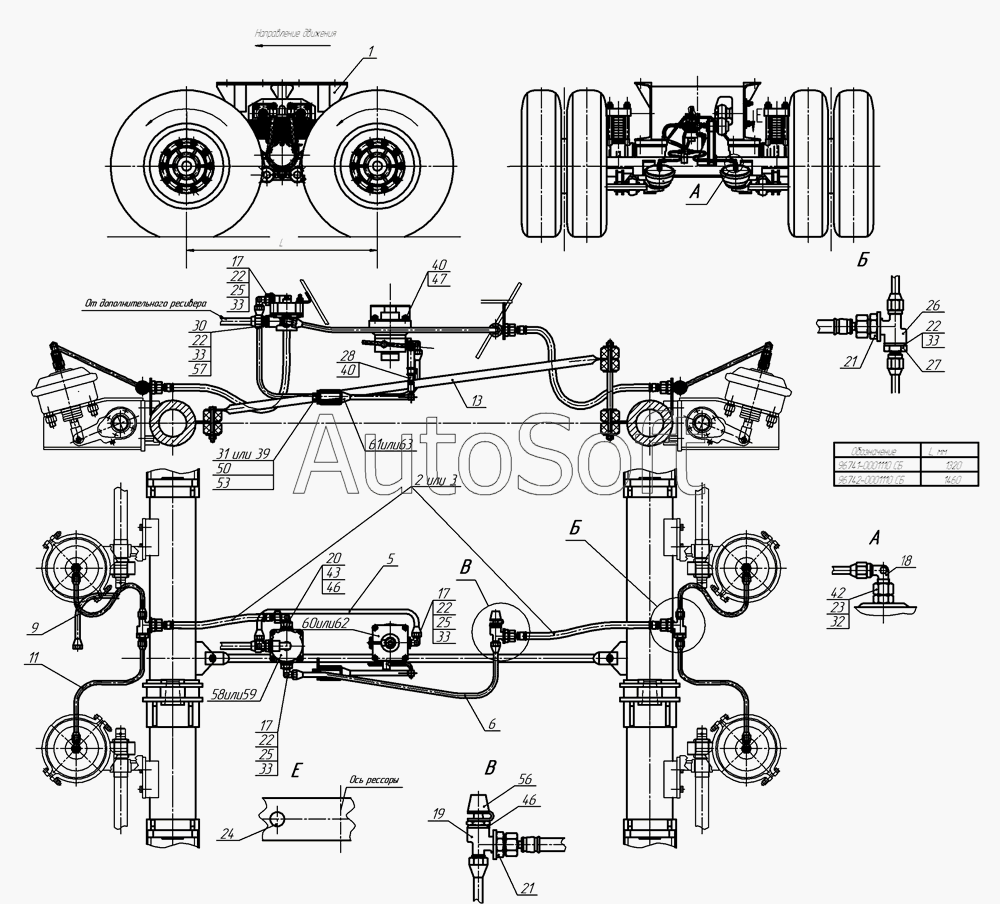

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334 (2008) (2008). Тележка подкатная
/2.gif)
50
28
30
31
32
33
33
33
33
33
39
42
43
46
46
27
53
56
57
58
59
60
61
62
63
17
17
17
1
2
3
5
6
9
11
13
13
1
18
19
20
21
21
22
22
22
22
22
23
24
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Тележка | |
| 1 | 9***1 | Тележка | |
| 2 | 9***1 | Шланг (L=560мм) | |
| 3 | 5***0 | Шланг гибкий передних тормозов | |
| 5 | 9***0 | Трубка от регулятора к ускорительному клапану | |
| 6 | 9***2 | Трубка от ускорительного клапана к тройнику | |
| 9 | 9***0 | Трубка к тормозной камере передней оси правая | |
| 11 | 9***1 | Трубка к тормозной камере передней оси левая | |
| 13 | 9***0 | Установка штанги РТС | |
| 13 | 9***0 | Установка штанги РТС | |
| 17 | 9***4 | Угольник ввертный | |
| 18 | 8***3 | Угольник (М16хМ16) | |
| 19 | 9***1 | Тройник | |
| 20 | 8***8 | Угольник ввертный | |
| 21 | 9***8 | Гайка | |
| 22 | 9***7 | Кольцо уплотнительное | |
| 23 | 9***4 | Кольцо уплотнительное | |
| 24 | 9***7 | Аппликация | |
| 25 | 9***1 | Переходник | |
| 26 | 9***2 | Тройник | |
| 27 | 9***3 | Штуцер | |
| 28 | 9***3 | Штанга | |
| 30 | 9***5 | Штуцер | |
| 31 | 9***8 | Болт | |
| 32 | 9***4 | Скоба | |
| 33 | 9***7 | Скоба | |
| 35 | 8***П | Тройник фланцевый проходной | |
| 39 | 3***0 | Болт ТЕМ12-6gх25 ОСТ37.001.123-75 | |
| 42 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 43 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 46 | 1***0 | Прокладка 22х28х1,5 | |
| 50 | 1***0 | Шайба пружинная 12 | |
| 53 | 1***1 | Шайба | |
| 56 | 1***1 | Клапан контрольного вывода | |
| 57 | С***3 | Сетка СБИТ.305122.003 | |
| 58 | 1***0 | Клапан ускорительный | |
| 59 | 8***0 | Клапан ускорительный | |
| 60 | Г***0 | Регулятор тормозных сил | |
| 61 | Г***0 | Упругий элемент | |
| 62 | 8***0 | Регулятор тормозных сил | |
| 63 | 8***0 | Упругий элемент ускорительной штанги |
