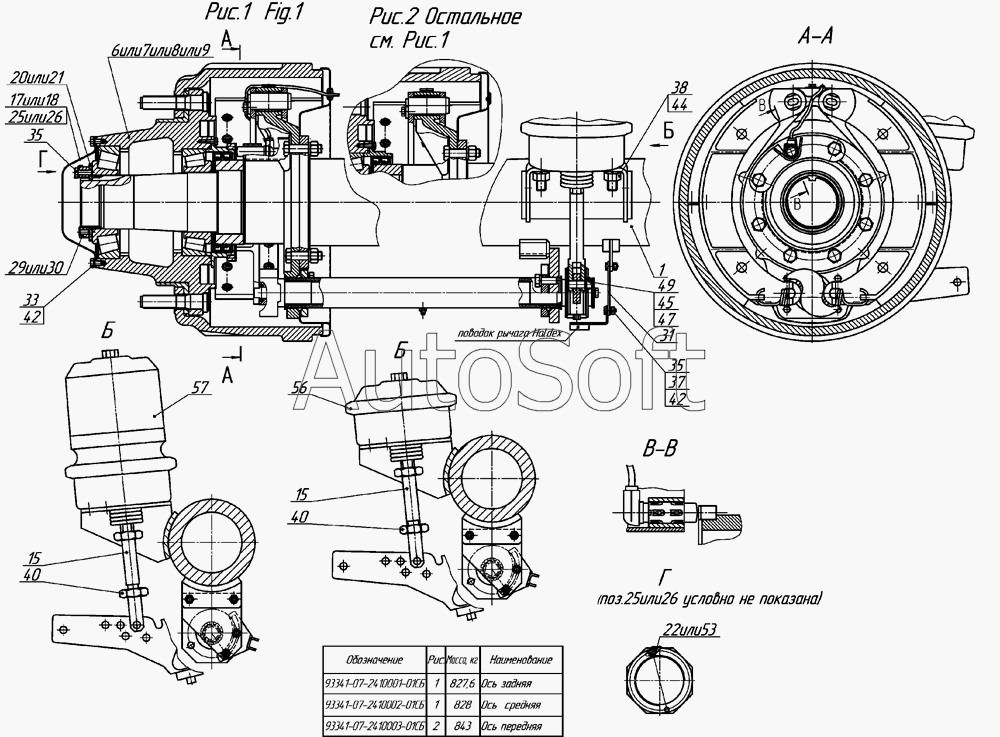

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341-07 (08) (2008). 93341-07-2410001-01, 93341-07-2410002-01, 93341-07-2410003-01 Ось со ступицами и тормозами
/3.gif)
33
57
56
9
8
7
6
53
49
47
45
44
40
40
38
35
35
1
31
30
29
26
26
25
25
22
21
20
18
17
15
15
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Ось с тормозами | |
| 1 | 9***1 | Ось с тормозами | |
| 1 | 9***1 | Ось с тормозами | |
| 6 | 6***0 | Ступица с барабаном тормоза | |
| 7 | 6***2 | Ступица с барабаном тормоза | |
| 8 | 6***3 | Ступица с барабаном тормоза | |
| 9 | 6***4 | Ступица с барабаном тормоза | |
| 15 | 9***2 | Переходник | |
| 17 | 9***4 | Прокладка | |
| 18 | 6***4 | Прокладка | |
| 20 | 9***9 | Шайба замковая | |
| 21 | 4***9 | Шайба замковая | |
| 22 | 9***7 | Шайба стопорная | |
| 25 | 9***6 | Крышка ступицы | |
| 26 | 6***6 | Крышка ступицы | |
| 29 | 9***7 | Гайка подшипника | |
| 30 | 6***7 | Гайка подшипника | |
| 31 | 9***4 | Держатель поводка | |
| 33 | 1***1 | Болт ТЕМ8-6gх14 | |
| 35 | 1***1 | Болт | |
| 38 | 1***1 | Гайка М16х1,5-6Н | |
| 40 | 1***1 | Гайка низкая М14х1,5-6H | |
| 44 | 1***0 | Шайба пружинная 16 | |
| 45 | 1***1 | Шайба | |
| 47 | 1***1 | Шплинт разводной 4х40 | |
| 49 | 2***7 | Палец 12х35 ОСТ37.001.163-75 | |
| 53 | 8***0 | Шайба замковая 8х14 | |
| 56 | 6***0 | Камера тормозная тип 24 | |
| 57 | 1***0 | Камера тормозная с пружинным энергоаккумулятором тип24/24 |
