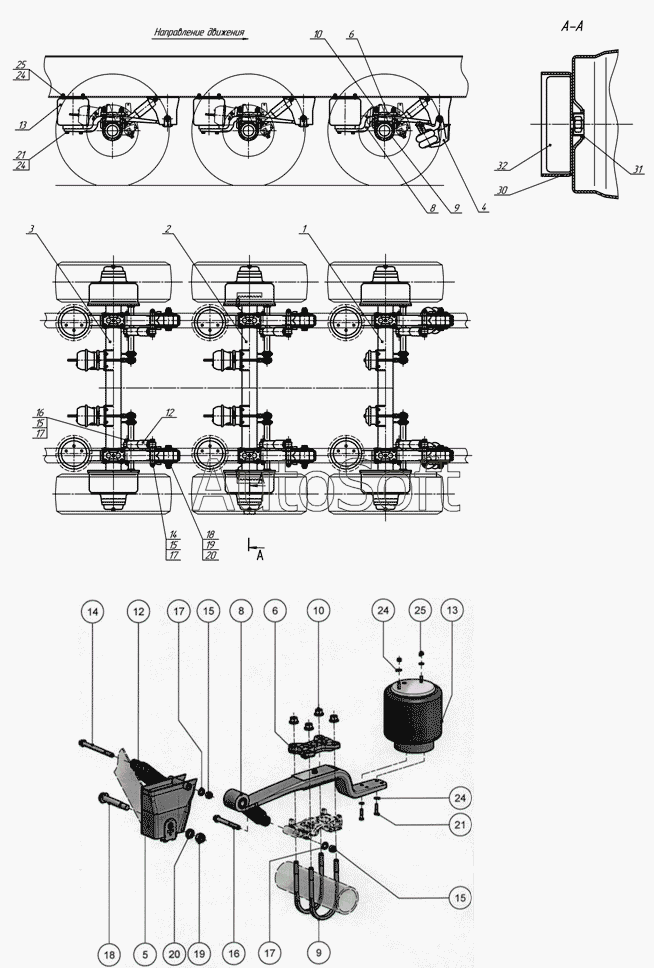

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341-07 (08) (2008). 93341-2900002-08 Установка подвески (вариант с подъемником оси)
/18.gif)
1
2
3
4
5
6
6
8
8
9
9
10
10
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
24
24
24
24
25
25
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Ось с тормозными камерами (передняя) | |
| 2 | 9***8 | Ось с тормозными камерами (средняя с ротором и датчиком АБС) | |
| 3 | 9***8 | Ось с тормозными камерами задняя | |
| 4 | 9***8 | Подъемник оси | |
| 5 | U***A | Кронштейн подвески | |
| 6 | U***K | Накладка рессоры | |
| 8 | F***5 | Рессора (h=160 мм) | |
| 9 | U***P | Стремянка (М22) | |
| 10 | С***2 | Гайка стремянки (М22х1,5) | |
| 12 | D***W | Амортизатор | |
| 13 | U***F | Сильфон подвески | |
| 14 | С***8 | Болт амортизатора верхний (М20х2х240 мм) | |
| 15 | С***3 | Гайка амортизатора (М20х2) | |
| 16 | С***6 | Болт амортизатора нижний (М20х2х175 мм) | |
| 17 | С***1 | Шайба амортизатора (20) | |
| 18 | С***D | Болт рессоры (М27х2х186 мм) | |
| 19 | С***2 | Гайка рессоры (М27х2) | |
| 20 | U***A | Шайба рессоры (30х46х14 мм) | |
| 21 | С***0 | Болт крепления сильфона (М12х50 мм) | |
| 24 | С***8 | Шайба сильфона (12) | |
| 25 | С***1 | Гайка сильфона (М12х1,75) | |
| 30 | 1***1 | Защитная крышка (SAF) | |
| 31 | 1***1 | Распорное кольцо (SAF) | |
| 32 | 4***0 | Счетчик пробега оси (SAF Хубадометр) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
