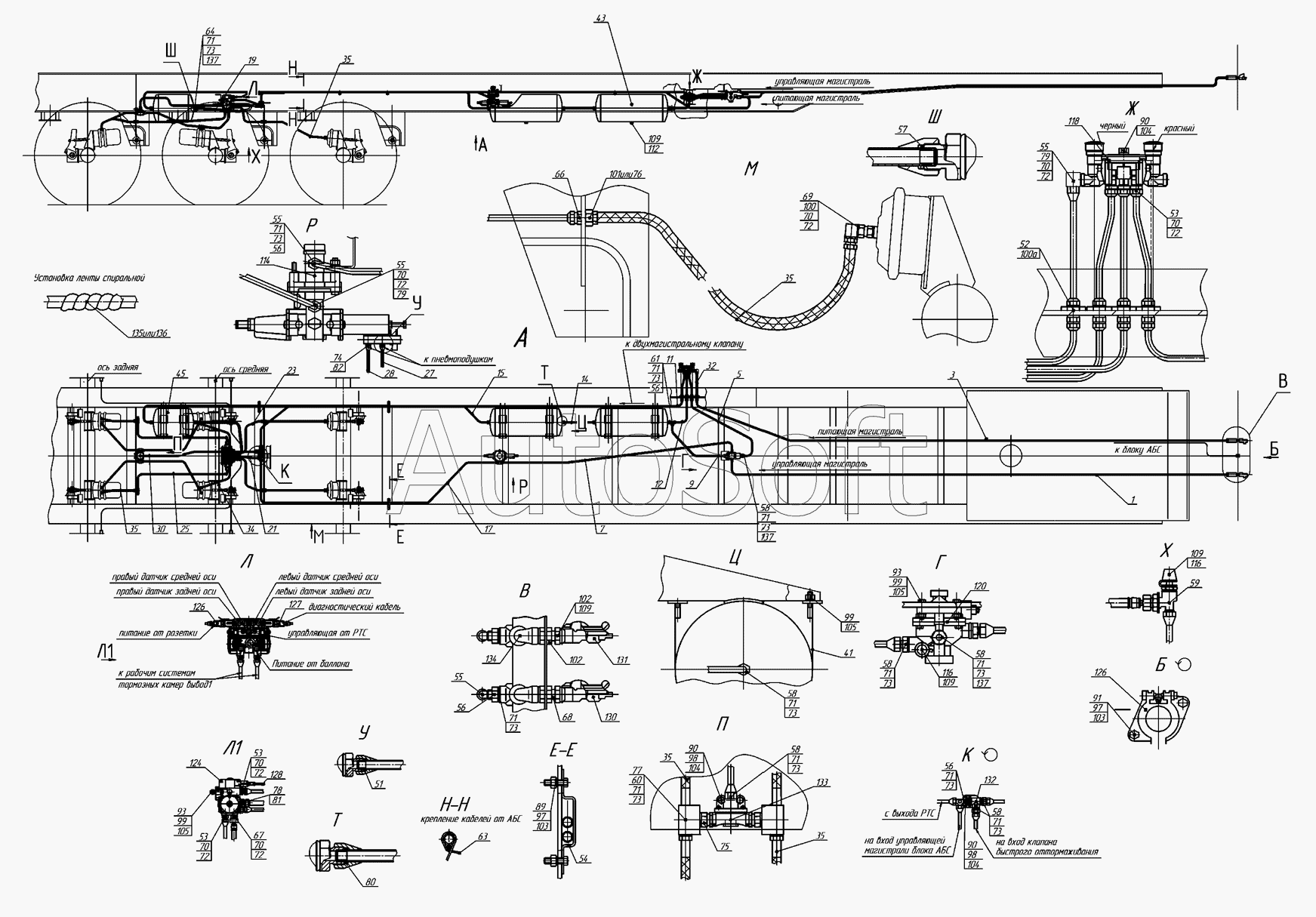

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341-07 (08) (2008). 93341-3500001-07 Привод пневматических тормозов
/27.gif)
1
3
5
7
9
11
12
14
15
17
19
21
23
25
27
28
30
32
34
35
35
35
35
35
41
43
45
51
52
53
53
53
54
55
55
55
55
56
56
56
56
57
58
58
58
58
58
58
59
60
61
63
64
66
67
68
69
70
70
70
70
70
70
70
71
71
71
71
71
71
71
71
71
71
71
71
72
72
72
72
72
72
72
73
73
73
73
73
73
73
73
73
73
73
73
74
75
76
77
78
79
79
80
81
82
90
90
90
93
93
99
99
99
100
100А
101
102
102
109
109
109
109
112
114
116
116
118
120
124
126
126
127
128
130
131
132
133
134
135
136
137
137
137
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Трубка 12мм (питающей магистрали) | |
| 100 | 1***1 | Гайка М16х1,5-6Н | |
| 100А | 1***1 | Гайка низкая М18х1,5-6Н | |
| 101 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 102 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 109 | 1***0 | Прокладка 22х28х1,5 | |
| 11 | 9***7 | Трубка 12мм | |
| 112 | 1***0 | Кран слива конденсата | |
| 114 | 4***0 | Автоматический регулятор тормозных сил | |
| 116 | 1***0 | Клапан контрольного вывода | |
| 118 | 9***0 | Клапан растормаживания Wabco | |
| 12 | 9***7 | Трубка 12 мм | |
| 120 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 124 | 4***0 | Клапан абс с блоком управления | |
| 126 | 4***0 | Кабель питания | |
| 127 | 4***0 | Кабель диагностики | |
| 128 | 4***0 | Удлинитель кабеля датчика | |
| 130 | 1***0 | Головка соединительная типа «Палм» | |
| 131 | 1***1 | Головка соединительная типа «Палм» | |
| 132 | 1***0 | Клапан перепускной 2х магистральный | |
| 133 | 1***0 | Клапан быстрого оттормаживания | |
| 134 | 1***0 | Фильтр магистральный | |
| 135 | 5***5 | Лента спиральная 22х18х19 | |
| 136 | 5***3 | Лента спиральная 12х9х11 | |
| 137 | С***3 | Сетка СБИТ.305122.003 | |
| 14 | 9***7 | Трубка 12 мм | |
| 15 | 9***7 | Трубка 12мм | |
| 17 | 9***7 | Трубка 12 мм | |
| 19 | 8***0 | Трубка 18мм | |
| 21 | 9***7 | Трубка 12 мм | |
| 23 | 9***7 | Трубка 12 мм | |
| 25 | 9***7 | Трубка 12 мм | |
| 27 | 9***7 | Трубка от ртс к пневмоподушкам | |
| 28 | 9***7 | Трубка от ртс к пневмоподушкам | |
| 3 | 9***7 | Трубка 12мм | |
| 30 | 9***7 | Трубка 12 мм | |
| 32 | 9***7 | Трубка 12 мм | |
| 34 | 8***1 | Шланг гибкий (L=740мм) | |
| 35 | 8***1 | Шланг гибкий (L=840мм) | |
| 41 | 9***2 | Хомут | |
| 43 | 9***5 | Баллон воздушный емкостью 40 л | |
| 45 | 9***5 | Баллон воздушный емкостью 20 л | |
| 5 | 9***7 | Трубка 12мм | |
| 51 | 9***1 | Кольцо уплотнительное | |
| 52 | 9***1 | Штуцер проходной | |
| 53 | 8***1 | Переходник | |
| 54 | 9***9 | Скоба | |
| 55 | 9***4 | Угольник ввертный | |
| 56 | 9***1 | Переходник | |
| 57 | 9***5 | Кольцо уплотнительное | |
| 58 | 9***9 | Штуцер | |
| 59 | 9***1 | Тройник | |
| 60 | 8***1 | Штуцер | |
| 61 | 9***2 | Тройник ввертной | |
| 62 | 9***4 | Пробка | |
| 63 | 5***8 | Хомут | |
| 64 | 9***5 | Штуцер | |
| 66 | 9***0 | Штуцер | |
| 67 | 9***9 | Переходник | |
| 68 | 9***1 | Переходник | |
| 69 | 8***0 | Угольник ввертный М16хМ20 | |
| 7 | 9***7 | Трубка 12мм | |
| 70 | 9***4 | Кольцо уплотнительное | |
| 71 | 9***7 | Кольцо уплотнительное | |
| 72 | 9***4 | Скоба | |
| 73 | 9***7 | Скоба | |
| 74 | 6***2 | Штуцер | |
| 75 | 8***2 | Штуцер проходной | |
| 76 | 9***8 | Гайка | |
| 77 | 9***8 | Тройник | |
| 78 | 8***5 | Штуцер( М24хМ26) | |
| 79 | 9***1 | Переходник | |
| 80 | 9***3 | Кольцо уплотнительное | |
| 81 | 8***6 | Прокладка (М26) | |
| 82 | 4***2 | Шайба | |
| 9 | 9***7 | Трубка 12 мм | |
| 90 | 1***1 | Болт | |
| 93 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 99 | 1***1 | Гайка |
