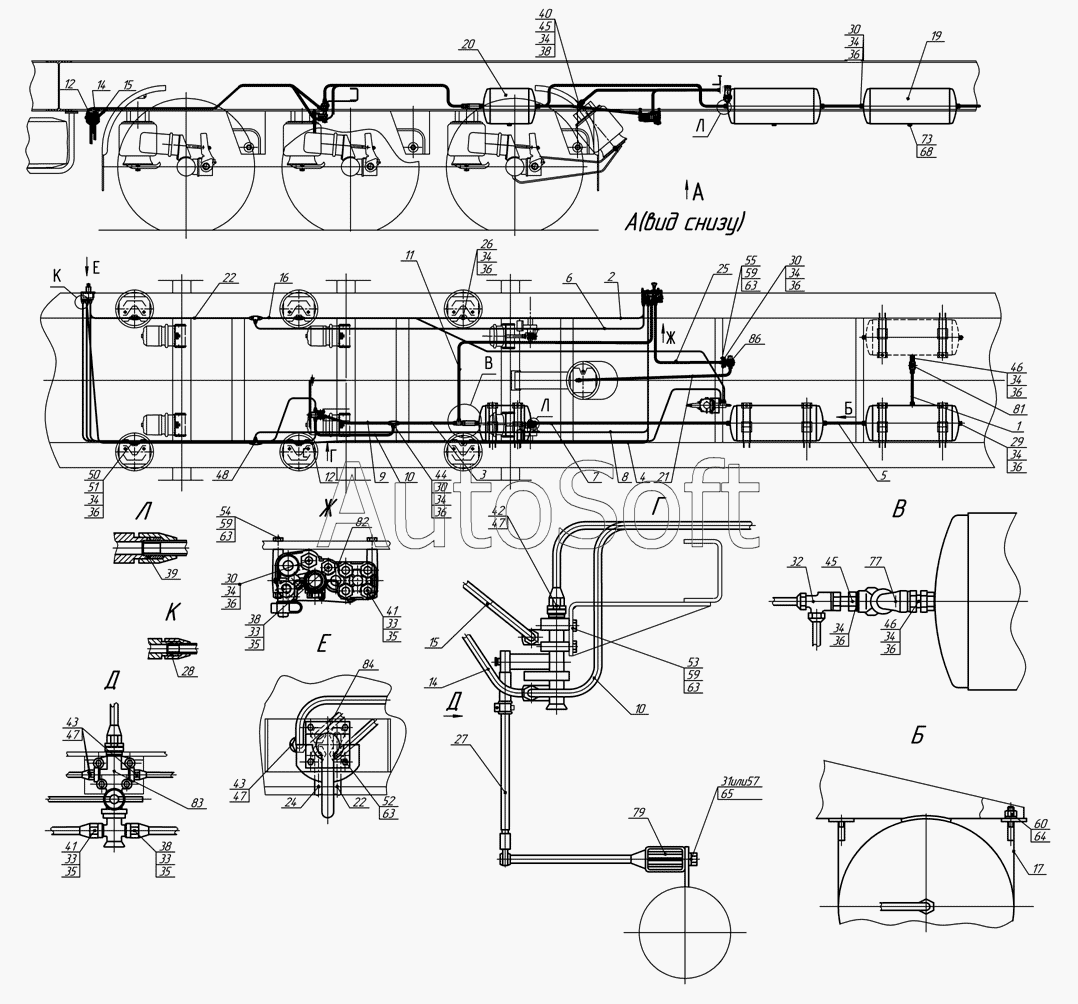

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-93341-07 (08) (2008). 93341-3500010-07 Управление пневмоподвеской
/30.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
14
14
15
15
16
17
19
20
21
22
22
24
25
26
27
28
29
30
30
30
30
31
32
33
33
33
33
34
34
34
34
34
34
34
34
34
34
34
35
35
35
35
36
36
36
36
36
36
36
36
36
36
38
38
38
39
40
41
41
42
43
43
44
45
45
46
46
47
47
47
48
50
51
52
53
54
57
60
65
68
73
77
79
81
83
82
84
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Трубка 12 мм | |
| 2 | 9***7 | Трубка к пневмоподушкам передней оси | |
| 3 | 9***7 | Трубка 12мм | |
| 4 | 9***7 | Трубка к пневмоподушкам передней оси | |
| 5 | 9***7 | Трубка 12 мм | |
| 6 | 9***7 | Трубка к пневмоподушке средн.и задн.оси | |
| 7 | 9***7 | Трубка 12 мм | |
| 8 | 9***7 | Трубка от ртс к пневмоподушкам | |
| 9 | 9***7 | Трубка 12мм | |
| 10 | 9***7 | Трубка 12 мм | |
| 11 | 9***7 | Трубка 12мм | |
| 12 | 9***7 | Трубка от ртс к пневмоподушкам | |
| 14 | 9***7 | Трубка к пневмоподушке средн.и задн.оси | |
| 15 | 9***7 | Трубка от клапана уровня пола к крану ручного управления | |
| 16 | 9***7 | Трубка к пневмоподушкам передней оси | |
| 17 | 9***2 | Хомут | |
| 19 | 9***5 | Баллон воздушный емкостью 40 л | |
| 20 | 9***5 | Баллон воздушный емкостью 20 л | |
| 21 | 9***7 | Трубка 12 мм | |
| 22 | 9***7 | Трубка к пневмоподушкам передней оси | |
| 24 | 9***7 | Трубка к пневмоподушкам задней оси | |
| 25 | 9***7 | Трубка 12 мм | |
| 26 | 8***4 | Штуцер М22хМ14 | |
| 27 | 9***3 | Штанга | |
| 28 | 9***1 | Кольцо уплотнительное | |
| 29 | 9***4 | Пробка | |
| 30 | 9***9 | Штуцер | |
| 31 | 9***8 | Болт | |
| 32 | 9***2 | Тройник ввертной | |
| 33 | 9***4 | Кольцо уплотнительное | |
| 34 | 9***7 | Кольцо уплотнительное | |
| 35 | 9***4 | Скоба | |
| 36 | 9***7 | Скоба | |
| 38 | 8***1 | Переходник | |
| 39 | 9***3 | Кольцо уплотнительное | |
| 40 | 9***4 | Угольник ввертный | |
| 41 | 9***3 | Штуцер М16хМ14 | |
| 42 | 9***1 | Штуцер М12хМ18 | |
| 43 | 6***2 | Штуцер | |
| 44 | 9***8 | Тройник | |
| 45 | 9***1 | Переходник | |
| 46 | 8***2 | Штуцер проходной | |
| 47 | 4***2 | Шайба | |
| 48 | 8***9 | Тройник ввертный | |
| 50 | 8***2 | Тройник ввертный | |
| 51 | 9***1 | Переходник М22хК1/8 | |
| 52 | 1***1 | Болт | |
| 53 | 1***1 | Болт ТЕМ8-6gх60 | |
| 54 | 1***1 | Болт М8-6gx95 | |
| 57 | 1***1 | Болт М12х1,25-6gх25 | |
| 60 | 1***1 | Гайка | |
| 65 | 1***0 | Шайба пружинная 12 | |
| 68 | 1***0 | Прокладка 22х28х1,5 | |
| 71 | 5***5 | Лента спиральная 22х18х19 | |
| 72 | 5***3 | Лента спиральная 12х9х11 | |
| 73 | 1***0 | Кран слива конденсата | |
| 75 | 1***0 | Клапан контрольного вывода | |
| 77 | 1***0 | Фильтр магистральный | |
| 79 | Г***0 | Упругий элемент | |
| 81 | 4***0 | Клапан защитный Wabco | |
| 82 | 4***0 | Кран управления подъемной осью Wabco | |
| 83 | 4***0 | Клапан уровня пола Wabco | |
| 84 | 4***0 | Кран ручного управления Wabco | |
| 86 | 4***0 | Клапан ограничения давления Wabco |
