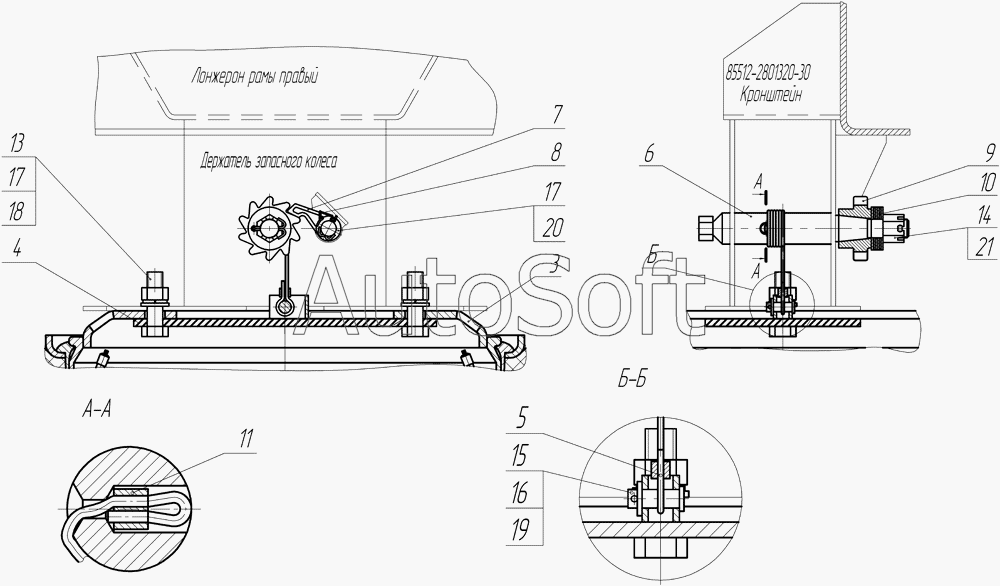

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332 (2010) (2010). Установка запасного колеса 8560-3105001
/20.gif)
3
4
5
6
7
8
8
9
10
11
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 9***0 | Колесо с шиной | |
| 4 | 9***0 | Держатель запасного колеса | |
| 5 | 9***1 | Канат установки запасного колеса | |
| 6 | 8***9 | Ось | |
| 7 | 5***5 | Защелка ворота держателя | |
| 8 | 5***9 | Пружина защелки ворота держателя запасного колеса | |
| 8 | 9***9 | Пружина защелки ворота держателя запасного колеса | |
| 9 | 5***3 | Храповик ворота держателя запасного колеса | |
| 10 | 5***7 | Пружина тарельчатая ворота держателя запасного колеса | |
| 11 | 5***1 | Втулка обжимная | |
| 13 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 14 | 8***4 | Гайка Ек М24х1,5-6Н | |
| 15 | 2***7 | Палец 12х35 ОСТ37.001.163-75 | |
| 16 | 1***1 | Шайба | |
| 17 | 1***1 | Шайба плоская 20х35 | |
| 18 | 1***0 | Шайба плоская 20х35 | |
| 19 | 1***1 | Шплинт разводной 4х25 | |
| 20 | 1***1 | Шплинт 5х30 | |
| 21 | 1***1 | Шплинт разводной 5х50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
