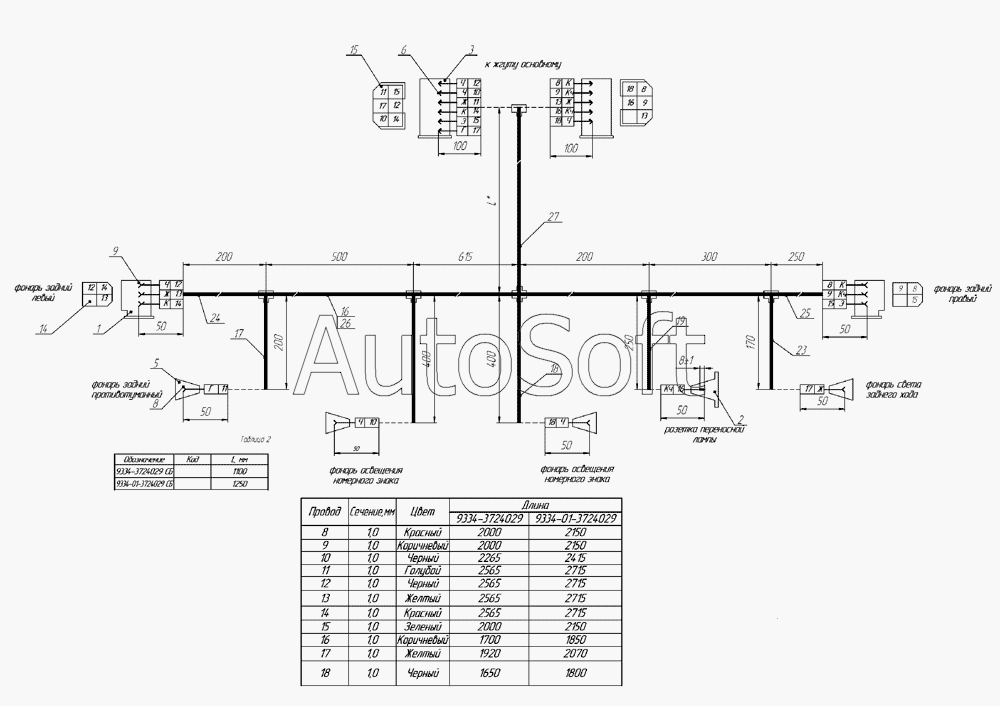

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8332 (2010) (2010). Пучок проводов задний 9334-3724029,9334-01-3724029
/33.gif)
17
9334-3724029
27
27
25
24
23
19
18
1
15
14
9
8
6
5
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 305 ТВ-40,4, ГОСТ 19034-82 (L=15±1 мм) | 3***) | Трубка 305 ТВ-40,4, белая, сорт 1 ГОСТ 19034-82 (L=15±1 мм) | |
| 9334-3724029 | 9***9 | Пучок проводов задних фонарей | |
| Вазелин ГОСТ 3582-84 m=0.01 гр. | В***. | Вазелин ГОСТ 3582-84 m=0.01 гр. | |
| Лента ПВХ 20х0.20, 1 сорта ГОСТ 16214-86 m=150 гр. | Л***. | Лента ПВХ 20х0.20, 1 сорта ГОСТ 16214-86 m=150 гр. | |
| ТУ 4811-012-1299064-01 | Т***1 | Трубы гофрированные для электропроводок ТУ 4811-012-1299064-01 | |
| 1 | 5***7 | Чехол защитный | |
| 2 | 5***1 | Чехол защитный | |
| 3 | 5***7 | Чехол защитный | |
| 5 | 5***9 | Штырь 03-6,3-12 | |
| 6 | 4***4 | Штырь 03-6,3-12 ОСТ 37.003.032-88 | |
| 8 | 4***6 | Гнездо 02-6,3-12 ОСТ 37.003.032-88 | |
| 9 | 4***8 | Гнездо 03-6,3-12 ОСТ 37.003.032-88 | |
| 14 | 4***7 | Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88 | |
| 15 | 4***1 | Колодка штыревая 02-6,3-06 | |
| 16 | П***м | Провод ПГВА-1,0 ТУ 16.К17-021-94 L=(23.795±0.005)м | |
| 16 | П***м | Провод ПГВА-1,0 ТУ 16.К17-021-94 L=(25.445±0.005)м | |
| 17 | Т***) | ТГА-СП-9 L=(0.200±0.005)м (внутренний d6 мм) | |
| 18 | Т***) | ТГА-СП-9 L=(0.400±0.005)м (внутренний d6 мм) | |
| 19 | Т***) | ТГА-СП-9 L=(0.250±0.005)м (внутренний d6 мм) | |
| 23 | Т***) | ТГА-СП-9 L=(0.170±0.005)м (внутренний d6 мм) | |
| 24 | Т***) | ТГА-СП-12 L=(0.200±0.005)м (внутренний d9 мм) | |
| 25 | Т***) | ТГА-СП-12 L=(0.250±0.005)м (внутренний d9 мм) | |
| 26 | Т***) | ТГА-СП-16 L=(1.615±0.005)м (внутренний d12 мм) | |
| 27 | Т***) | ТГА-СП-20 L=(1.150±0.005)м (внутренний d16 мм) | |
| 27 | Т***) | ТГА-СП-20 L=(1.250±0.005)м (внутренний d16 мм) |
