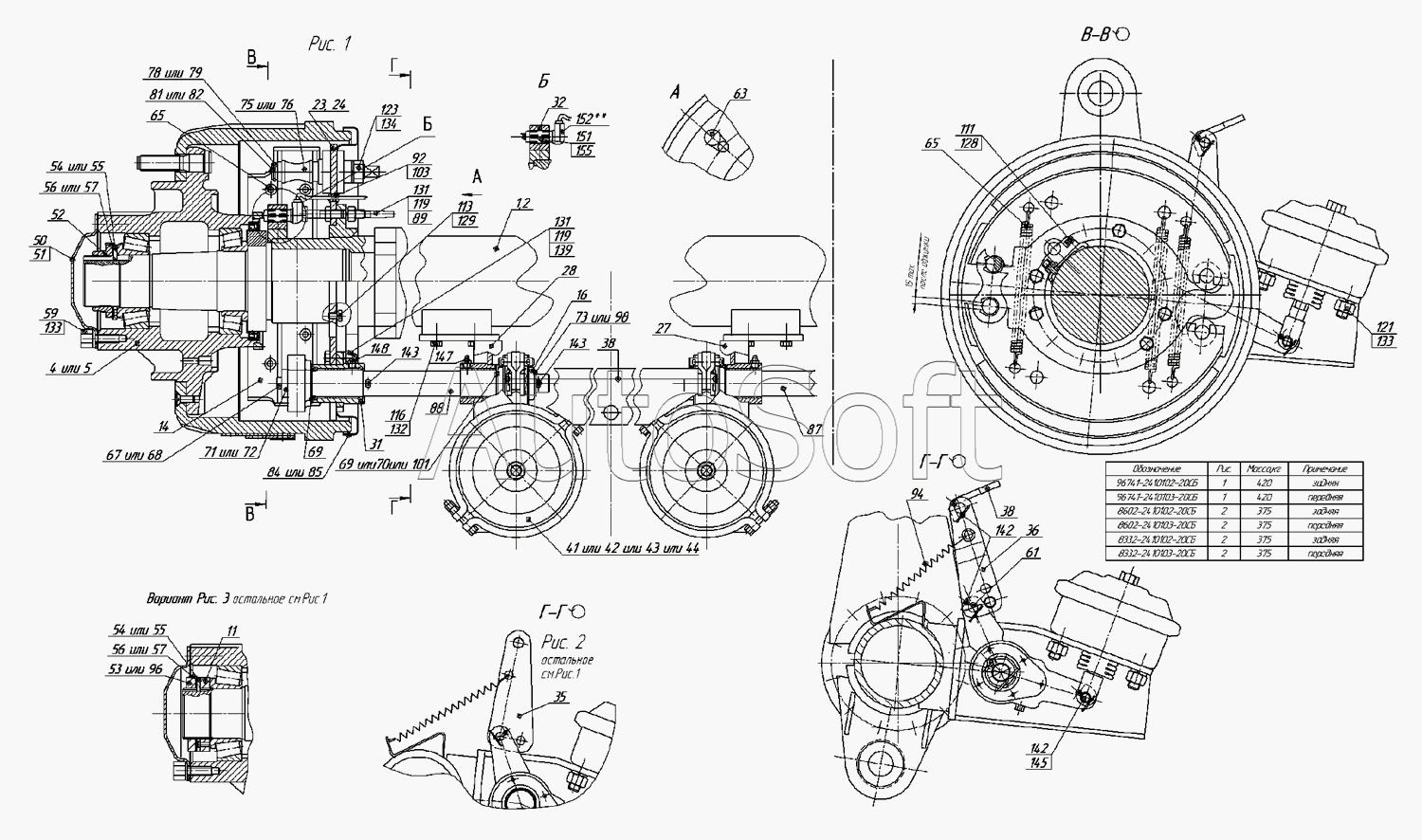

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560 (2008) (2008). Ось со ступицами и тормозами 96741-2410102-20, 96741-2410103-20, 8602-2410102-20, 8602-2410103-20, 8332-2410102-20, 8332-2410103-20
/5.gif)
1
2
1
2
1
2
4
5
11
14
16
23
24
27
28
31
32
35
36
38
38
41
42
43
44
50
51
52
53
54
54
55
55
56
56
57
57
59
61
63
65
65
67
68
69
69
70
71
72
73
75
76
78
79
81
82
84
85
87
88
89
92
94
96
98
101
103
111
113
116
119
119
121
123
128
129
131
131
132
133
133
134
139
142
142
143
143
145
147
148
151
152
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Ось (задняя) | |
| 1 | 8***0 | Ось (задняя) | |
| 1 | 9***0 | Ось (задняя) | |
| 2 | 8***0 | Ось (передняя) | |
| 2 | 8***0 | Ось (передняя) | |
| 2 | 9***0 | Ось (передняя) | |
| 4 | 6***0 | Ступица заднего колеса с барабаном | |
| 5 | 6***2 | Ступица заднего колеса с барабаном и ротором | |
| 11 | 9***6 | Гайка подшипника | |
| 14 | 5***0 | Колодка с накладками в сборе | |
| 16 | 9***6 | Рычаг регулировочный | |
| 23 | 9***2 | Суппорт заднего тормоза правый | |
| 24 | 9***3 | Суппорт заднего тормоза левый | |
| 27 | 9***0 | Кронштейн правый с втулкой | |
| 28 | 9***0 | Кронштейн левый с втулкой | |
| 31 | 9***8 | Опора разжимного кулака | |
| 32 | 9***1 | Держатель датчика | |
| 35 | 9***0 | Рычаг | |
| 36 | 9***1 | Рычаг | |
| 38 | 9***0 | Уравнитель | |
| 41 | 5***1 | Тормозная камера в сборе | |
| 42 | 6***0 | Камера тормозная тип 24 | |
| 43 | Г***0 | Тормозная камера | |
| 44 | 9***0 | Тормозная камера | |
| 50 | 9***4 | Прокладка | |
| 51 | 9***6 | Крышка | |
| 52 | 2***7 | Гайка подшипника | |
| 53 | 9***8 | Контргайка | |
| 54 | 5***9 | Шайба замковая | |
| 55 | 9***9 | Шайба замковая | |
| 56 | 5***2 | Замковая контргайка | |
| 57 | 9***2 | Шайба стопорная | |
| 59 | 9***4 | Болт | |
| 61 | 5***3 | Ось | |
| 63 | 9***1 | Заглушка | |
| 65 | 5***5 | Пружина | |
| 67 | 9***7 | Ось ролика | |
| 68 | 5***7 | Ось ролика | |
| 69 | 9***8 | Шайба | |
| 70 | 9***8 | Шайба | |
| 71 | 9***9 | Ролик колодки тормоза | |
| 72 | 5***0 | Ролик колодки | |
| 73 | 9***0 | Шайба | |
| 75 | 9***2 | Ось колодки | |
| 76 | 5***2 | Ось колодки | |
| 78 | 9***3 | Накладка осей колодок | |
| 79 | 5***3 | Накладка осей колодки | |
| 81 | 9***4 | Чека оси колодки | |
| 82 | 5***4 | Чека оси колодок | |
| 84 | 9***0 | Щиток заднего тормоза | |
| 85 | 5***0 | Щиток заднего тормоза | |
| 87 | 9***0 | Кулак разжимной правый | |
| 88 | 9***1 | Кулак разжимной левый | |
| 89 | 9***3 | Болт специальный | |
| 92 | 9***1 | Кольцо | |
| 94 | 9***1 | Пружина | |
| 95 | 5***6 | Шайба | |
| 96 | 8***7 | Контргайка | |
| 98 | 8***1 | Шайба | |
| 101 | 8***2 | Шайба | |
| 103 | 7***9 | Заглушка | |
| 111 | 1***1 | Болт | |
| 113 | 1***1 | Болт ТЕМ8-6gх14 | |
| 116 | 8***8 | Болт М14х1,5-6gх30 | |
| 119 | 1***1 | Гайка М12х1,25-6Н | |
| 121 | 3***3 | Гайка ЕМ16х1,5-6Н | |
| 123 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 128 | 1***0 | Шайба пружинная 6 | |
| 129 | 1***0 | Шайба пружинная 8 | |
| 131 | 1***0 | Шайба пружинная 12 | |
| 132 | 1***3 | Шайба пружинная 14 | |
| 133 | 1***0 | Шайба пружинная 16 | |
| 134 | 1***0 | Шайба плоская 20х35 | |
| 139 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 142 | 1***1 | Шплинт разводной 4х40 | |
| 143 | 1***1 | Шплинт разводной 6х50 | |
| 145 | 2***8 | Палец 12х38 ОСТ 37.001.163-79 | |
| 147 | 8***6 | Масленка 1.3.06 ГОСТ 19853-74 | |
| 148 | 8***9 | Масленка 2.3.45.Ц6ХР ГОСТ 19853-74 | |
| 151 | 8***4 | Втулка | |
| 152 | 4***0 | Датчик АБС+SO |
