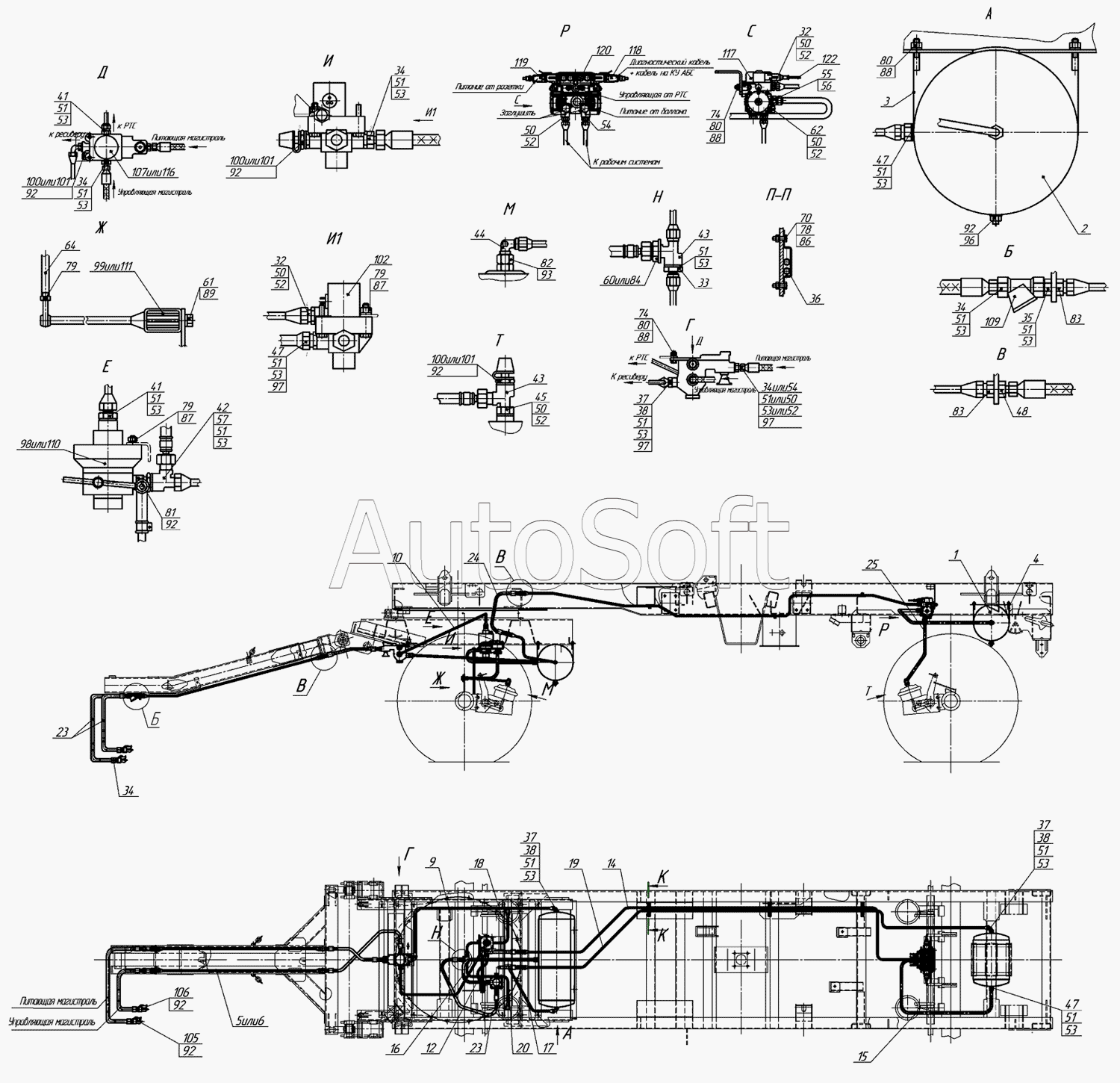

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560 (2008) (2008). Привод пневматических тормозов (сАБС) 8560-3500001
/24.gif)
1
2
3
4
5
6
9
10
12
14
15
16
17
18
19
20
23
23
24
25
32
32
33
34
34
34
34
34
35
36
37
37
37
38
38
38
41
41
42
44
45
47
47
47
48
50
50
50
50
50
50
51
51
51
51
51
51
51
51
51
51
51
51
51
51
51
52
52
52
52
52
52
53
53
53
53
53
53
53
53
53
53
53
53
53
53
53
54
54
55
56
57
60
61
62
64
43
43
70
74
74
78
79
79
79
80
80
80
81
82
83
83
84
86
87
87
88
88
88
89
92
92
92
92
92
92
92
93
96
97
97
97
98
99
100
100
100
101
101
101
102
105
106
107
109
110
111
116
117
118
119
120
122
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Баллон воздушный емкостью 20 л | |
| 2 | 9***5 | Баллон воздушный емкостью 40 л | |
| 3 | 8***0 | Хомут | |
| 4 | 9***2 | Хомут | |
| 5 | 9***7 | Трубка 12 мм | |
| 6 | 9***7 | Трубка 12 мм | |
| 9 | 9***7 | Трубка 12 мм | |
| 10 | 9***7 | Трубка 12 мм | |
| 12 | 9***7 | Трубка 12 мм | |
| 14 | 9***7 | Трубка от регулятора тормозных сил к клапану АБС12мм | |
| 15 | 8***0 | Трубка от клапана АБС к ресиверу (18мм) | |
| 16 | 8***0 | Трубка 18мм | |
| 17 | 9***7 | Трубка 12 мм | |
| 18 | 9***0 | Трубка к тормозной камере передней оси правая | |
| 19 | 9***7 | Трубка к дополнительному ресиверу | |
| 20 | 9***1 | Трубка к тормозной камере передней оси левая | |
| 23 | 8***1 | Шланг гибкий (L=1040мм) | |
| 24 | 9***1 | Шланг (L=560мм) | |
| 25 | 8***1 | Шланг гибкий (L=840мм) | |
| 30 | 5***3 | Лента спиральная 12х9х11 | |
| 31 | 5***5 | Лента спиральная 22х18х19 | |
| 32 | 8***1 | Переходник | |
| 33 | 9***3 | Штуцер | |
| 34 | 8***4 | Штуцер | |
| 35 | 8***3 | Штуцер | |
| 36 | 9***9 | Скоба | |
| 37 | 9***4 | Угольник ввертный | |
| 38 | 9***1 | Переходник | |
| 39 | 8***4 | Втулка разрезная | |
| 41 | 9***9 | Штуцер | |
| 42 | 9***1 | Тройник | |
| 43 | 9***2 | Тройник | |
| 44 | 8***3 | Угольник (М16хМ16) | |
| 45 | 9***7 | Переходник | |
| 46 | 9***3 | Кольцо уплотнительное | |
| 47 | 9***5 | Штуцер | |
| 48 | 8***8 | Штуцер | |
| 49 | 9***5 | Кольцо уплотнительное | |
| 50 | 9***4 | Кольцо уплотнительное | |
| 51 | 9***7 | Кольцо уплотнительное | |
| 52 | 9***4 | Скоба | |
| 53 | 9***7 | Скоба | |
| 54 | 9***9 | Переходник | |
| 55 | 8***5 | Штуцер( М24хМ26) | |
| 56 | 8***6 | Прокладка (М26) | |
| 57 | 9***1 | Переходник | |
| 60 | 9***8 | Гайка | |
| 61 | 9***8 | Болт | |
| 62 | 9***2 | Пробка( М16) | |
| 63 | 9***4 | Пробка | |
| 64 | 8***3 | Штанга | |
| 65 | 5***8 | Хомут | |
| 70 | 1***1 | Болт М6-6gх20 | |
| 74 | 1***1 | Болт М8х1,25-6gх35 | |
| 78 | 1***1 | Гайка М6-6Н | |
| 79 | 1***1 | Гайка М8 | |
| 80 | 1***1 | Гайка | |
| 81 | 1***1 | Гайка ЕМ22-6Н | |
| 82 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 83 | 1***1 | Гайка низкая М18х1,5-6Н | |
| 84 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 86 | 1***0 | Шайба пружинная 6 | |
| 87 | 1***0 | Шайба пружинная 8 | |
| 88 | 1***0 | Шайба пружинная 8 | |
| 89 | 1***0 | Шайба пружинная 12 | |
| 92 | 1***0 | Прокладка 22х28х1,5 | |
| 93 | 1***0 | Прокладка | |
| 96 | 1***0 | Кран слива конденсата | |
| 97 | С***3 | Сетка СБИТ.305122.003 | |
| 98 | Г***0 | Регулятор тормозных сил | |
| 99 | Г***0 | Упругий элемент | |
| 100 | 1***0 | Клапан контрольного вывода | |
| 101 | 1***1 | Клапан контрольного вывода | |
| 102 | 4***0 | Клапан ускорительный АБС | |
| 105 | 1***0 | Головка соединительная типа «Палм» | |
| 106 | 1***1 | Головка соединительная типа «Палм» | |
| 107 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 109 | 1***0 | Фильтр магистральный | |
| 110 | 8***0 | Регулятор тормозных сил | |
| 111 | 8***0 | Упругий элемент ускорительной штанги | |
| 116 | 7***1 | Клапан воздухораспределительный | |
| 117 | 4***0 | Клапан АБС с блоком управления «Vario Compact» | |
| 118 | 4***0 | Кабель модулятора и диагностики ISO 7638 | |
| 119 | 4***0 | Кабель питания с розеткой iso 7638 | |
| 120 | 4***0 | Удлинитель кабеля датчика | |
| 122 | 4***0 | Удлинитель кабеля |
