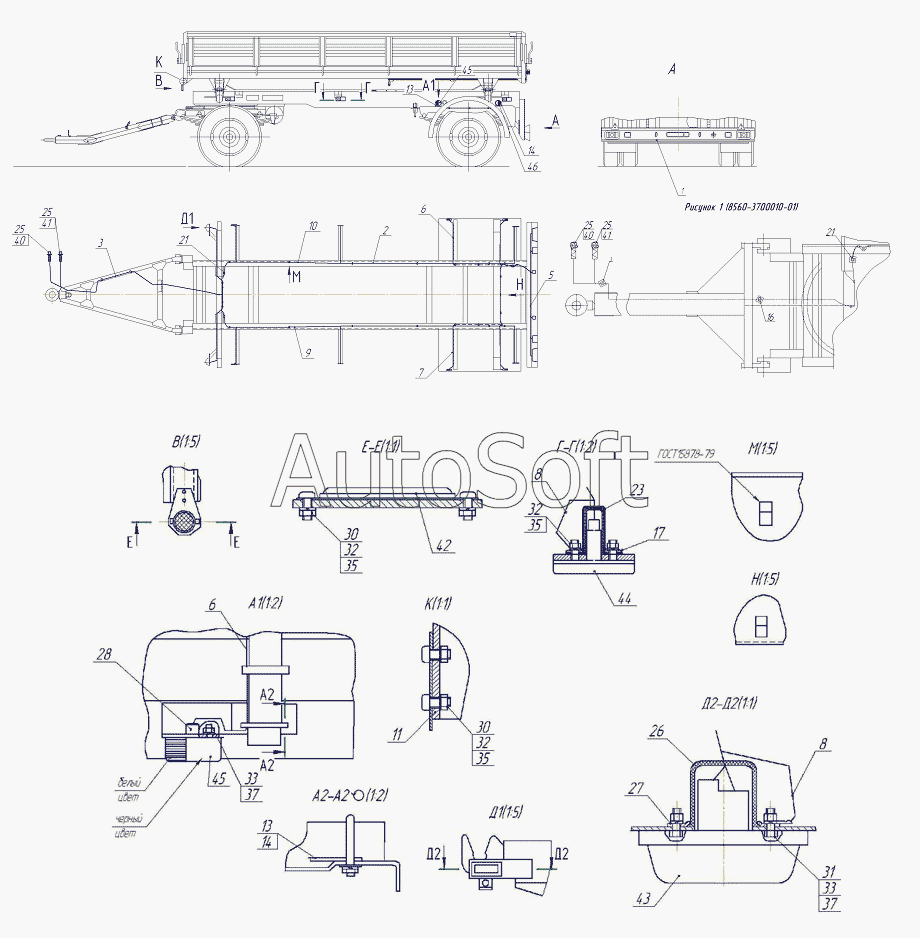

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-8560 (2008) (2008). Установка электрооборудования 8560-3700010, 8560-3700010-01
/34.gif)
1
1
2
3
5
6
6
7
8
8
9
10
11
13
13
14
14
16
17
21
21
23
25
25
25
25
27
28
30
30
31
32
32
32
33
33
35
35
35
37
37
40
40
41
41
42
43
44
45
46
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8560-3700003 Э3 | 8***3 | Схема электрическая принципиальная | |
| 1 | 8***0 | Установка задних фонарей | |
| 2 | 8***0 | Жгут основной | |
| 3 | 8***1 | Пучок проводов от тягача к прицепу | |
| 5 | 8***9 | Пучок проводов задних фонарей | |
| 6 | 8***1 | Пучок проводов контурных огней | |
| 7 | 8***2 | Пучок проводов контурных огней | |
| 8 | 9***5 | Перемычка «массы» | |
| 9 | 8***8 | Пучок проводов боковых габаритных фонарей | |
| 10 | 8***9 | Пучок проводов боковых габаритных фонарей | |
| 11 | 8***2 | Кронштейн переднего световозвращателя | |
| 13 | 9***8 | Кронштейн левый | |
| 14 | 9***9 | Кронштейн правый | |
| 16 | 5***0 | Хомут | |
| 17 | 9***6 | Накладка | |
| 21 | 4***3 | Скоба | |
| 23 | 6***4 | Чехол бокового фонаря | |
| 25 | 8***6 | Втулка | |
| 27 | 9***8 | Накладка | |
| 28 | 9***1 | Чехол контурного фонаря | |
| 30 | 1***1 | Винт ТС с крестообразным шлицем М6-6gх16 | |
| 31 | 1***1 | Винт М5 | |
| 32 | 1***1 | Гайка М6-6Н | |
| 33 | 1***1 | Гайка М5-6Н | |
| 35 | 1***0 | Шайба пружинная 6 | |
| 37 | 1***0 | Шайба пружинная 5 | |
| 40 | 4***5 | Розетка штепсельная ПС 325-100 ТУ37.003.616-75 допускается замена на СНЦ 124-7/45 | |
| 41 | В***0 | Вилка ПС 326-150 ТУ 37.003.1359-88 Вилка ПС 326-150 | |
| 42 | 4***6 | Световозвращатель ФП 315 | |
| 43 | 4***3 | Фонарь передний 16.3712 | |
| 44 | 4***6 | Фонарь габаритный боковой 431.3731010 | |
| 44 | 4***1 | Фонарь габаритный боковой 49.3731-01(правый) ГОСТ Р 41.48-2004 | |
| 44 | 4***3 | Фонарь габаритный боковой 49.3731-03(левый) ГОСТ Р 41.48-2004 | |
| 45 | Ф***1 | Фонарь контурный передний 361.3731 Фонарь 361.3731 | |
| 46 | 3***1 | Фонарь контурный задний 381.3731 |
