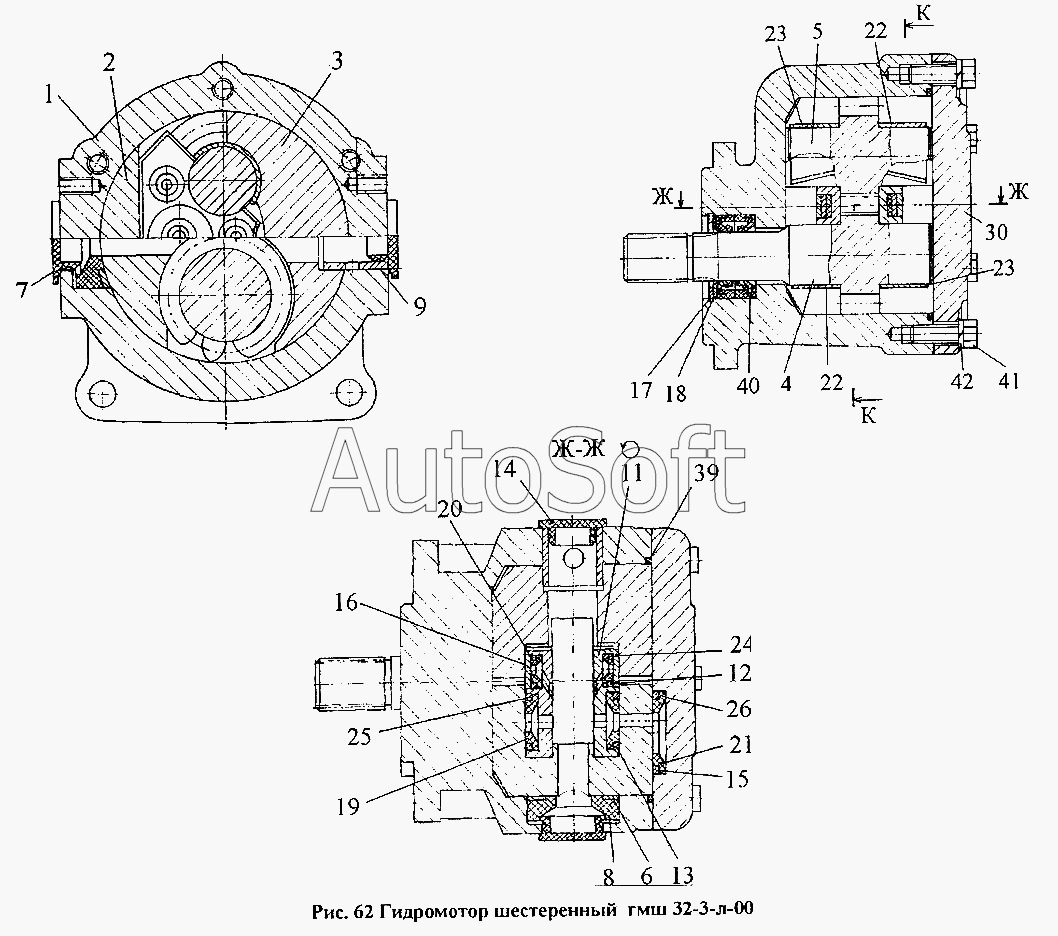

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Гидромотор шестеренный ГМШ 32-3-л-00
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
22
24
25
26
30
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***1 | Корпус | |
| 2 | Н***2 | Обойма поджимная | |
| 3 | Н***3 | Обойма подшипниковая | |
| 4 | Н***4 | Шестерня ведущая | |
| 5 | Н***5 | Шестерня ведомая | |
| 6 | Н***6 | Пластина опорная | |
| 7 | Н***7 | Пробка | |
| 8 | Н***8 | Манжета радиального уплотнения | |
| 9 | Н***9 | Втулка центрирующая | |
| 11 | Н***7 | Платик | |
| 12 | Н***5 | Кольцо предохранительное | |
| 13 | Н***4 | Кольцо предохранительное | |
| 14 | Н***8 | Пробка | |
| 15 | Н***4 | Кольцо предохранительное | |
| 16 | Н***6 | Пластина | |
| 17 | Н***Г | Кольцо пружинное упорное | |
| 18 | Н***Л | Кольцо опорное | |
| 19 | Н***2 | Манжета торцового уплотнения | |
| 20 | Н***3 | Манжета торцового уплотнения | |
| 21 | 5***3 | Манжета | |
| 22 | Н***А | Вкладыш левый | |
| 24 | Н***0 | Прокладка предохранительная | |
| 25 | Н***3 | Прокладка предохранительная | |
| 26 | Н***4 | Прокладка предохранительная | |
| 30 | Г***1 | Крышка | |
| 39 | 1***3 | Кольцо 112-118-36-2-2 ГОСТ9833-73, ГОСТ 18829-73 | |
| 40 | 1***8 | Манжета 12х25х42-1 ГОСТ8752-79, ОСТ 3805146-78 | |
| 41 | М***0 | Болт М10-6gх30.66.05 ГОСТ7796-70 | |
| 42 | 1***6 | Шайба 10Т.65Г.05 ГОСТ6402-76 |
