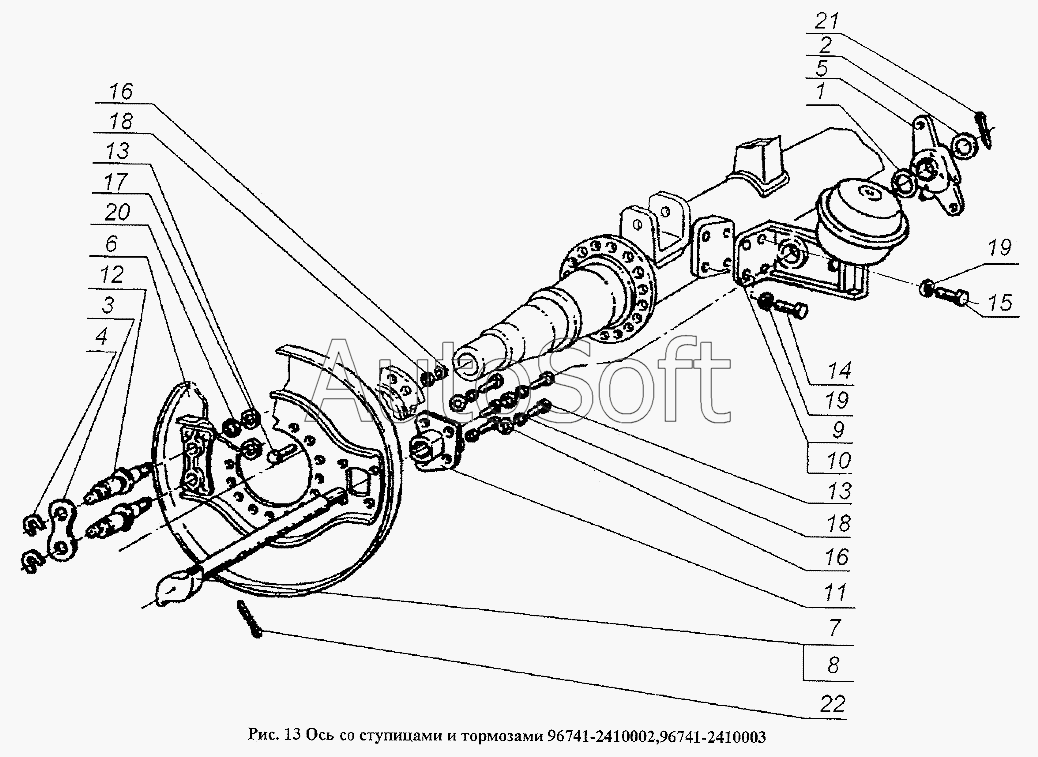

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Ось со ступицами и тормозами 96741-2410002, 96741-2410003
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Шайба | |
| 2 | 9***0 | Шайба | |
| 3 | 5***3 | Накладка осей колодки | |
| 4 | 5***4 | Чека оси колодок | |
| 5 | 9***6 | Рычаг регулировочный | |
| 6 | 5***0 | Щиток заднего тормоза | |
| 7 | 9***0 | Кулак разжимной правый | |
| 8 | 9***1 | Кулак разжимной левый | |
| 9 | 9***0 | Кронштейн правый | |
| 10 | 9***1 | Кронштейн левый | |
| 11 | 9***8 | Опора разжимного кулака | |
| 12 | 5***2 | Ось колодки | |
| 13 | 1***1 | Болт самоконтрящий М12х1,25-6gх40 | |
| 14 | 1***2 | Болт с шестигранной головкой (d=М14х1,5-6g, l=30, l0 =30, S=22, H=9) | |
| 15 | 1***1 | Болт ТЕМ14х1,5-6gх35 | |
| 16 | 1***1 | Гайка М12х1,25-6Н | |
| 17 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 18 | 1***7 | Шайба пружинная 12 | |
| 19 | 1***7 | Шайба пружинная 14 | |
| 20 | 1***7 | Шайба пружинная 20 | |
| 21 | 1***1 | Шплинт разводной 6х40 | |
| 22 | 1***1 | Шплинт разводной 6х50 |
