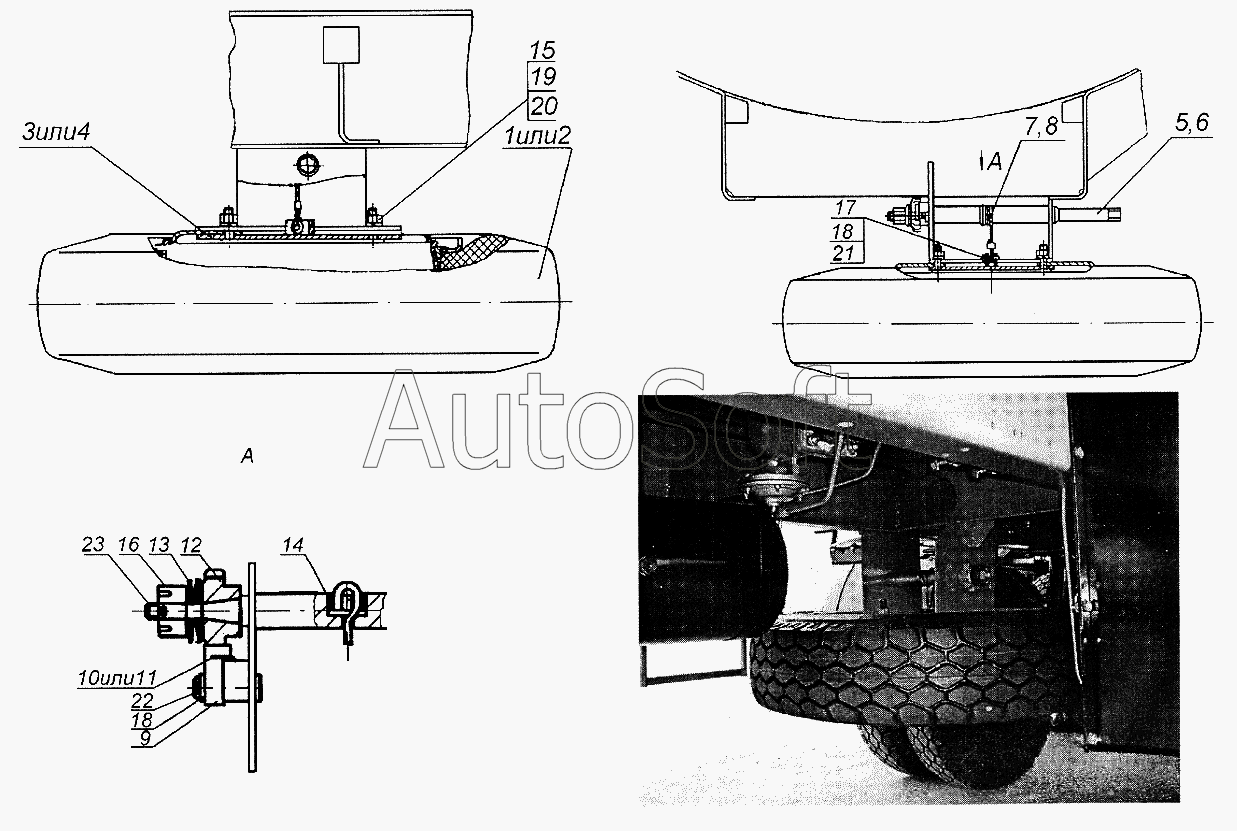

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Установка запасного колеса 9674-3105001
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Колесо с шиной | |
| 2 | 9***0 | Колесо с шиной | |
| 3 | 9***0 | Держатель запасного колеса | |
| 4 | 9***0 | Держатель запасного колеса | |
| 5 | 5***0 | Вал ворота | |
| 6 | 9***1 | Вал ворота в сборе | |
| 7 | 9***1 | Канат установки запасного колеса | |
| 8 | 9***1 | Канат установки запасного колеса в сборе | |
| 9 | 5***5 | Защелка ворота держателя | |
| 10 | 5***9 | Пружина защелки ворота держателя запасного колеса | |
| 11 | 9***9 | Пружина защелки ворота держателя запасного колеса | |
| 12 | 5***3 | Храповик ворота держателя запасного колеса | |
| 13 | 5***7 | Пружина тарельчатая ворота держателя запасного колеса | |
| 14 | 5***1 | Втулка обжимная | |
| 15 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 16 | 8***9 | Гайка ЕкМ24х1,5-6Н | |
| 17 | 2***7 | Палец 12х35 ОСТ37.001.163-75 | |
| 18 | 1***1 | Шайба | |
| 19 | 1***1 | Шайба плоская 20х35 | |
| 20 | 1***0 | Шайба плоская 20х35 | |
| 21 | 1***1 | Шплинт разводной 4х25 | |
| 22 | 1***1 | Шплинт 5х30 | |
| 23 | 1***1 | Шплинт разводной 5х50 |
