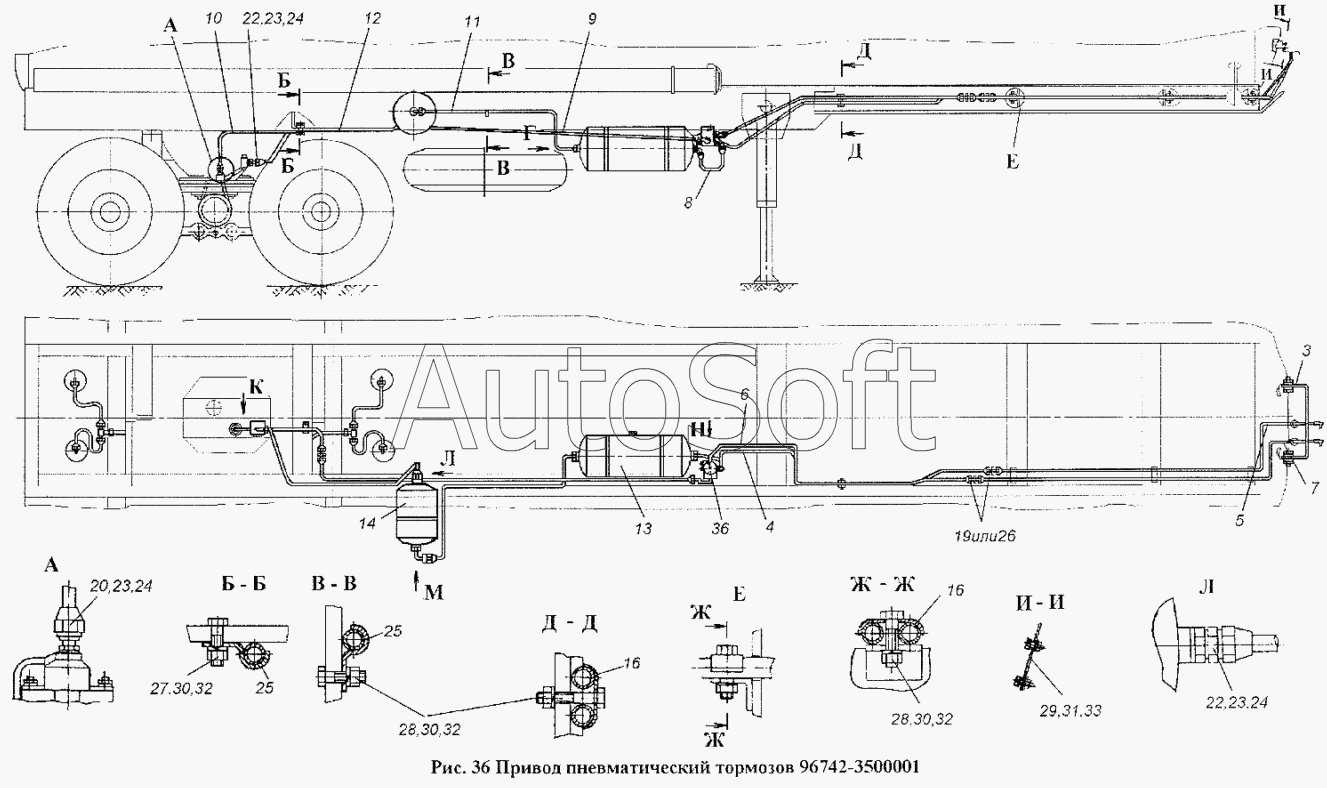

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Привод пневматический тормозов 96742-3500001
19
36
33
32
32
32
31
30
30
30
29
28
28
27
26
25
25
24
24
24
23
23
23
22
22
20
16
16
14
13
12
11
10
9
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***2 | Хомут | |
| 3 | 9***0 | Установка соединительных головок | |
| 4 | 9***6 | Трубка управляющей магистрали | |
| 5 | 9***0 | Трубка управляющей магистрали | |
| 6 | 9***2 | Трубка питающей магистрали | |
| 7 | 9***6 | Трубка питающей магистрали | |
| 8 | 9***2 | Трубка от воздухораспределителя к баллону | |
| 9 | 9***4 | Трубка к регулятору тормозных сил | |
| 10 | 9***8 | Трубка к регулятору тормозных сил | |
| 11 | 9***6 | Трубка от ресивера к дополнительному ресиверу | |
| 12 | 9***8 | Трубка от дополнительного ресивера к ускорительному крану | |
| 13 | 9***5 | Баллон воздушный емкостью 40 л | |
| 14 | 9***5 | Баллон воздушный емкостью 20 л | |
| 16 | 9***5 | Скоба | |
| 17 | 9***0 | Тройник ввертной | |
| 19 | 9***5 | Штуцер | |
| 20 | 9***9 | Штуцер | |
| 22 | 9***5 | Штуцер | |
| 23 | 9***7 | Кольцо уплотнительное | |
| 24 | 9***7 | Скоба | |
| 25 | 9***3 | Скоба | |
| 26 | 8***9 | Штуцер проходной 12 | |
| 27 | 1***1 | Болт | |
| 28 | 1***1 | Болт М8-6gх30 | |
| 29 | 1***1 | Болт ТЕМ10х1,25-6gх30 | |
| 30 | 1***1 | Гайка М8 | |
| 31 | 1***1 | Гайка | |
| 32 | 1***0 | Шайба пружинная 8 | |
| 33 | 1***0 | Шайба пружинная 8 | |
| 36 | 1***0 | Клапан воздухораспределительный |
