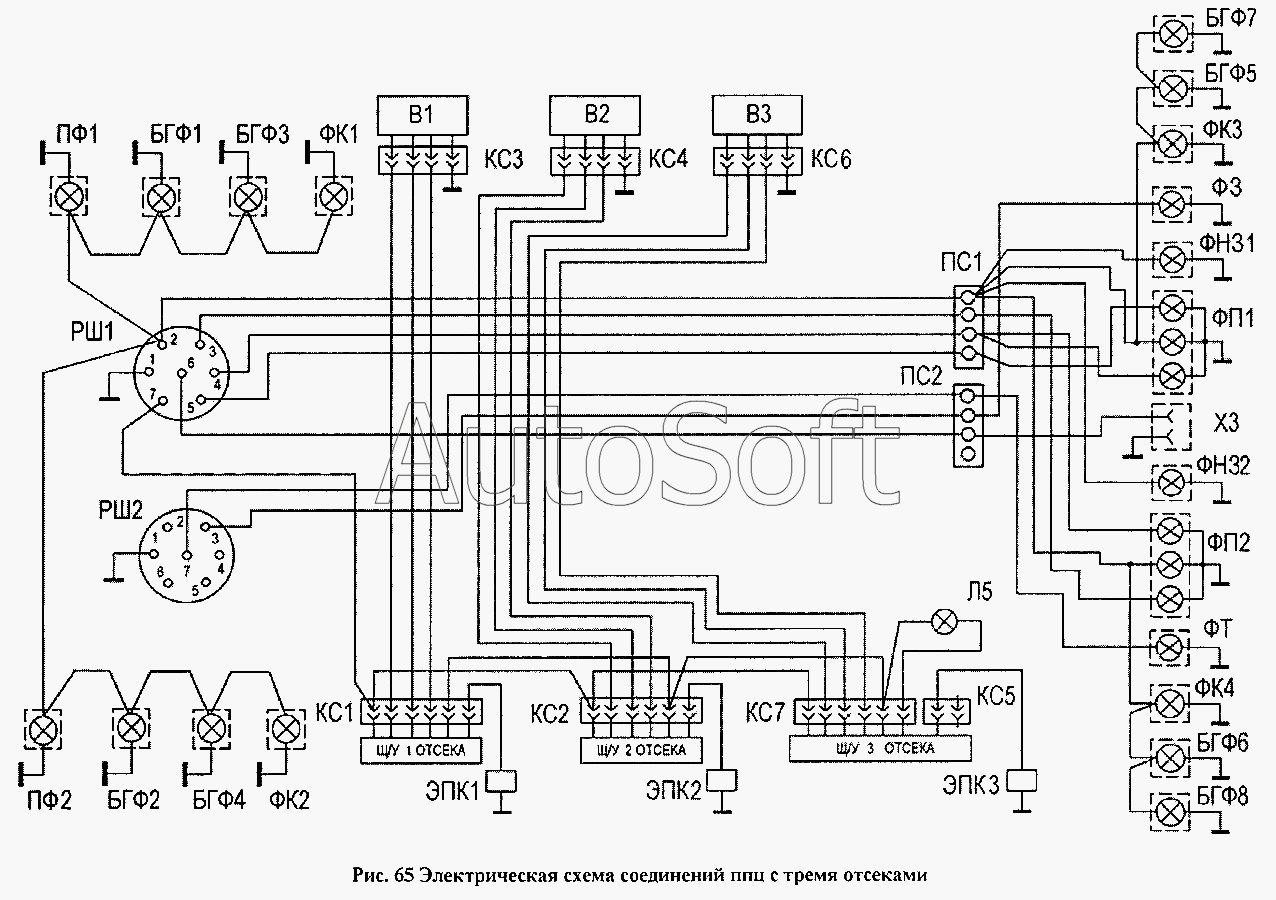

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Электрическая схема соединений ППЦ с тремя отсеками
БГФ1
БГФ2
БГФ3
БГФ4
БГФ5
БГФ6
БГФ7
БГФ8
В1
В2
В3
ФП1
ФП2
ЭПК1
ЭПК2
ЭПК3
КС1
КС2
КС3
КС4
КС5
КС6
КС7
ФК1
ФК2
ФК3
ФК4
ФК1
ФК2
ФК3
ФК4
Л5
ПС1
ПС2
ПФ1
ПФ2
ФТ
РШ1
РШ2
Х3
Ф3
ФН31
ФН32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БГФ1 | Б***1 | Боковой габаритный фонарь 431.3731010 | |
| БГФ2 | Б***2 | Боковой габаритный фонарь 431.3731010 | |
| БГФ3 | Б***3 | Боковой габаритный фонарь 431.3731010 | |
| БГФ4 | Б***4 | Боковой габаритный фонарь 431.3731010 | |
| БГФ5 | Б***5 | Боковой габаритный фонарь 431.3731010 | |
| БГФ6 | Б***6 | Боковой габаритный фонарь 431.3731010 | |
| БГФ7 | Б***7 | Боковой габаритный фонарь 431.3731010 | |
| БГФ8 | Б***8 | Боковой габаритный фонарь 431.3731010 | |
| В1 | В***1 | Выключатель питания | |
| В2 | В***2 | Выключатель освещения | |
| В3 | В***3 | Датчик предельного уровня | |
| КС1 | К***1 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| КС2 | К***2 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| КС3 | К***3 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| КС4 | К***4 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| КС5 | К***5 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| КС6 | К***6 | Колодка соединительная | |
| КС7 | К***7 | Колодка соединительная | |
| Л5 | Л***5 | Лампа освещения шкафа арматурного | |
| ПС1 | П***1 | Панель соединительная | |
| ПС2 | П***2 | Панель соединительная | |
| ПФ1 | П***1 | Передний фонарь 16.3712 | |
| ПФ2 | П***2 | Передний фонарь 16.3712 | |
| РШ1 | Р***1 | Розетка штепсельная ПС325-100, ПС326-100 | |
| РШ2 | Р***2 | Розетки штепсельная ПС325-100, ПС326-100 | |
| Ф3 | Ф***3 | Фонарь заднего хода 211.3711 | |
| ФК1 | Ф***1 | Контурный фонарь 361.3731 | |
| ФК1 | Ф***1 | Контурный фонарь 361.3731 | |
| ФК2 | Ф***2 | Контурный фонарь 361.3731 | |
| ФК2 | Ф***2 | Контурный фонарь 361.3731 | |
| ФК3 | Ф***3 | Контурный фонарь 361.3731 | |
| ФК3 | Ф***3 | Контурный фонарь 361.3731 | |
| ФК4 | Ф***4 | Контурный фонарь 361.3731 | |
| ФК4 | Ф***4 | Контурный фонарь 361.3731 | |
| ФН31 | Ф***1 | Фонарь освещения номерного знака ФП134-Б | |
| ФН32 | Ф***2 | Фонарь освещения номерного знака ФП134-Б | |
| ФП1 | Ф***1 | Задний фонарь ФП133-АБ | |
| ФП2 | Ф***2 | Задний фонарь ФП133-АБ | |
| ФТ | Ф***Т | Противотуманный фонарь 241.3716 | |
| Х3 | Х***3 | Розетка переносной лампы ПС400 | |
| ЭПК1 | Э***1 | Клапан электромагнитный | |
| ЭПК2 | Э***2 | Клапан электромагнитный | |
| ЭПК3 | Э***3 | Клапан электромагнитный |
