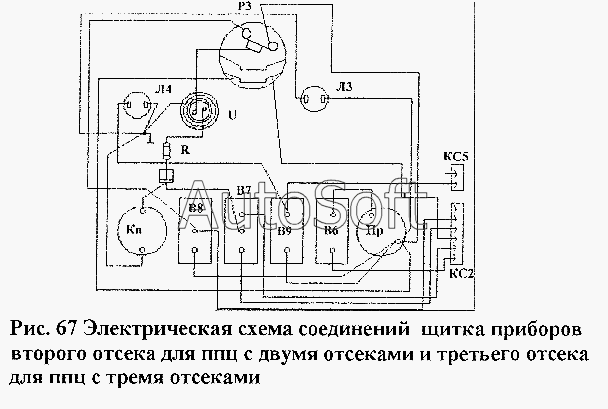

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Электрическая схема соединений щитка приборов второго отсека для ППЦ с двумя отсеками и третьего отсека для ППЦ с тремя отсеками
В8
В6
В9
Кn
КС2
КС5
Л4
Л3
В7
Пр
R
U
Р3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| R | R***R | Резистор | |
| U | U***U | Тиристор | |
| В6 | В***6 | Выключатель питания | |
| В7 | В***7 | Переключатель режима работ | |
| В8 | В***8 | Выключатель освещения | |
| В9 | В***9 | Выключатель ЭПК | |
| Кn | К***n | Кнопка контроля | |
| КС2 | К***2 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| КС5 | К***5 | Колодка гнездовая 02-6,3-06 ОСТ37.003.032-88 | |
| Л3 | Л***3 | Лампа контроля питания | |
| Л4 | Л***4 | Лампа контроля открытия нижнего клапана | |
| Пр | П***р | Предохранитель | |
| Р3 | Р***3 | Указатель уровня |
