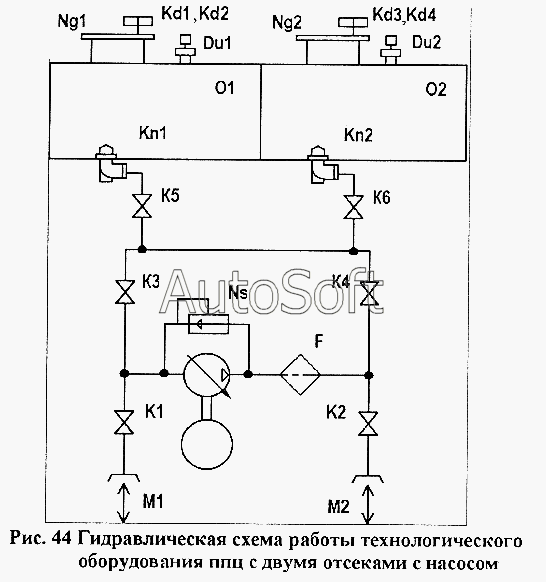

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Гидравлическая схема работы технологического оборудования ППЦ с двумя отсеками с насосом
Kd4
F
О2
О1
Ns
Ng2
Ng1
М2
М1
Kn2
Kn1
Du1
Kd3
Kd2
Kd1
K6
K5
К4
К3
K2
K1
Du2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Du1 | D***1 | Датчик уровня | |
| Du2 | D***2 | Датчик уровня | |
| F | F***F | Фильтр | |
| K1 | K***1 | Затвор | |
| K2 | K***2 | Затвор | |
| K5 | K***5 | Затвор | |
| K6 | K***6 | Затвор | |
| Kd1 | K***1 | Клапан дыхательный | |
| Kd2 | K***2 | Клапан дыхательный | |
| Kd3 | K***3 | Клапан дыхательный | |
| Kd4 | K***4 | Клапан дыхательный | |
| Kn1 | K***1 | Клапан нижний | |
| Kn2 | K***2 | Клапан нижний | |
| Kр | K***р | Клапан предохранительный | |
| Ng1 | N***1 | Наливная горловина | |
| Ng2 | N***2 | Наливная горловина | |
| Ns | N***s | Насос топливный | |
| К3 | К***3 | Затвор | |
| К4 | К***4 | Затвор | |
| М1 | М***1 | Муфты | |
| М2 | М***2 | Муфты | |
| О1 | О***1 | Отсек цистерны | |
| О2 | О***2 | Отсек цистерны |
