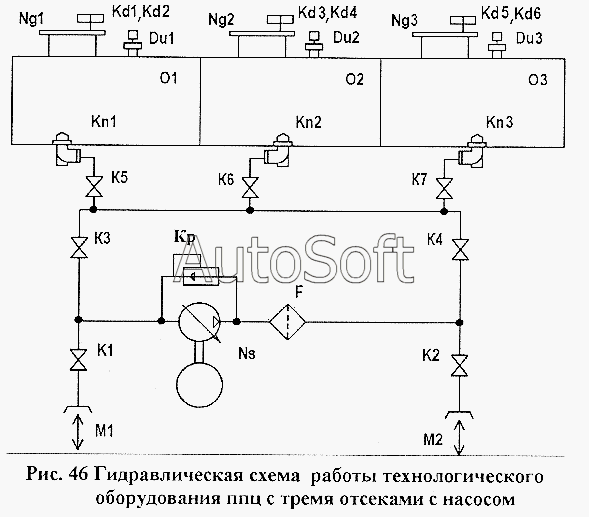

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-96741 (2005). Гидравлическая схема работы технологического оборудования ППЦ с тремя отсеками с насосом
Kd3
F
O3
O2
O1
Ns
Ng3
Ng2
Ng1
M2
M1
Kр
Kn3
Kn2
Kn1
Du1
Kd2
Kd1
Kd6
Kd5
Kd4
K7
K6
K5
K4
K3
K2
K1
Du3
Du2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Du1 | D***1 | Датчик уровня | |
| Du2 | D***2 | Датчик уровня | |
| Du3 | D***3 | Датчик уровня | |
| F | F***F | Фильтр | |
| K1 | K***1 | Затвор | |
| K2 | K***2 | Затвор | |
| K3 | K***3 | Затвор | |
| K4 | K***4 | Затвор | |
| K5 | K***5 | Затвор | |
| K6 | K***6 | Затвор | |
| K7 | K***7 | Затвор | |
| Kd1 | K***1 | Клапан дыхательный | |
| Kd2 | K***2 | Клапан дыхательный | |
| Kd3 | K***3 | Клапан дыхательный | |
| Kd4 | K***4 | Клапан дыхательный | |
| Kd5 | K***5 | Клапан дыхательный | |
| Kd6 | K***6 | Клапан дыхательный | |
| Kn1 | K***1 | Клапан нижний | |
| Kn2 | K***2 | Клапан нижний | |
| Kn3 | K***3 | Клапан нижний | |
| Kр | K***р | Клапан предохранительный | |
| M1 | M***1 | Муфта | |
| M2 | M***2 | Муфта | |
| Ng1 | N***1 | Наливная горловина | |
| Ng2 | N***2 | Наливная горловина | |
| Ng3 | N***3 | Наливная горловина | |
| Ns | N***s | Насос топливный | |
| O1 | O***1 | Отсек цистерны | |
| O2 | O***2 | Отсек цистерны | |
| O3 | O***3 | Отсек цистерны |
