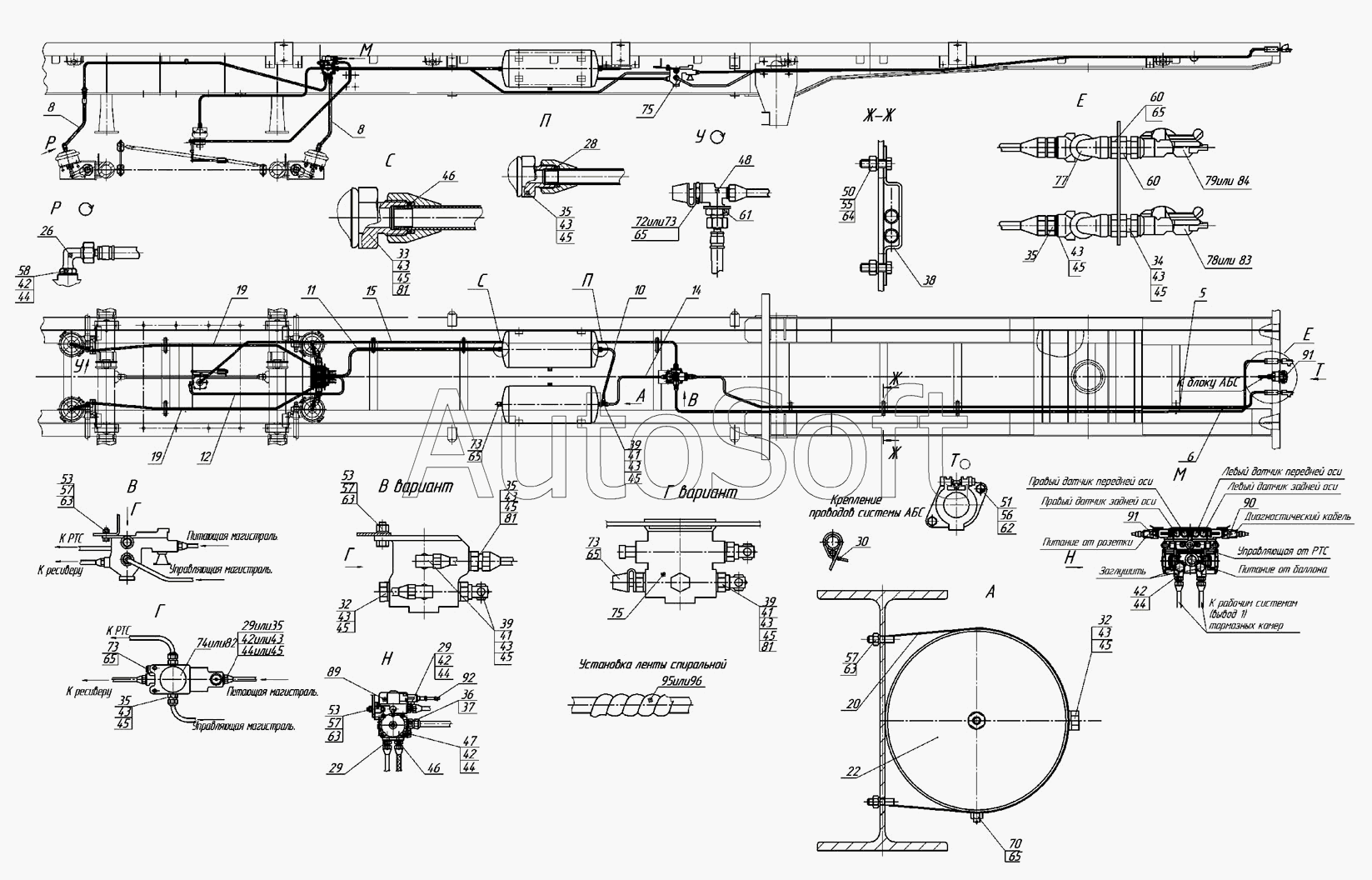

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-9334-10 (11, 13, 16, 17) (2008). 9334-3500001-01, 9334-04-3500001-01 Привод пневматических тормозов (с АБС)
57
57
57
57
70
65
65
65
65
65
64
63
63
63
63
62
61
60
60
58
72
56
55
53
53
53
51
50
48
47
82
96
95
92
91
91
90
89
84
83
46
46
81
81
81
79
78
77
75
75
74
73
73
73
73
12
26
22
20
19
19
15
15
14
14
28
11
11
10
8
8
6
5
6
5
29
29
29
30
32
32
33
34
35
35
35
35
35
36
37
38
39
39
39
41
41
41
42
42
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
44
44
45
45
45
45
45
45
45
45
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5 | 9***7 | Трубка 12мм (питающей магистрали) | |
| 5 | 9***7 | Трубка 12мм (питающей магистрали) | |
| 6 | 9***7 | Трубка 12мм (управляющей магистрали) | |
| 6 | 9***7 | Трубка 12мм (управляющей магистрали) | |
| 8 | 8***1 | Шланг гибкий (L=740мм) | |
| 10 | 9***7 | Трубка 12мм | |
| 11 | 8***0 | Трубка от АБС к ресиверу | |
| 11 | 8***0 | Трубка от АБС к ресиверу | |
| 12 | 9***7 | Трубка12мм от АБС к РТС | |
| 14 | 9***7 | Трубка 12мм | |
| 14 | 9***7 | Трубка 12мм от воздухораспределителя к ресиверу | |
| 15 | 9***7 | Трубка 12мм (управляющей магистрали) | |
| 15 | 9***7 | Трубка 12мм от воздухораспределителя к РТС | |
| 19 | 9***7 | Трубка 12мм от тормозной камеры к АБС | |
| 20 | 9***2 | Хомут | |
| 22 | 9***5 | Баллон воздушный емкостью 40 л | |
| 26 | 8***0 | Угольник ввертный М16хМ20 | |
| 28 | 9***3 | Кольцо уплотнительное | |
| 29 | 8***1 | Переходник | |
| 30 | 5***8 | Хомут | |
| 32 | 9***4 | Пробка | |
| 33 | 9***5 | Штуцер | |
| 34 | 9***1 | Переходник | |
| 35 | 9***9 | Штуцер | |
| 36 | 8***5 | Штуцер( М24хМ26) | |
| 37 | 8***6 | Прокладка (М26) | |
| 38 | 9***9 | Скоба | |
| 39 | 9***4 | Угольник ввертный | |
| 41 | 9***1 | Переходник | |
| 42 | 9***4 | Кольцо уплотнительное | |
| 43 | 9***7 | Скоба | |
| 44 | 9***4 | Скоба | |
| 45 | 9***7 | Кольцо уплотнительное | |
| 46 | 9***9 | Переходник | |
| 47 | 9***2 | Пробка( М16) | |
| 48 | 9***1 | Тройник | |
| 50 | 1***1 | Болт М6-6gх20 | |
| 51 | 1***1 | Болт М8-6gх30 | |
| 53 | 1***1 | Болт ТЕМ10х1,25-6gх45 | |
| 55 | 1***1 | Гайка М6-6Н | |
| 56 | 1***1 | Гайка М8 | |
| 57 | 1***1 | Гайка | |
| 58 | 1***1 | Гайка ЕМ16х1,5-6Н | |
| 60 | 1***1 | Гайка ЕМ22х1,5-6Н | |
| 61 | 1***1 | Гайка ЕМ20х1,5-6Н | |
| 62 | 1***0 | Шайба пружинная 8 | |
| 63 | 1***0 | Шайба пружинная 8 | |
| 64 | 1***0 | Шайба пружинная 6 | |
| 65 | 1***0 | Прокладка 22х28х1,5 | |
| 70 | 1***0 | Кран слива конденсата | |
| 72 | 1***1 | Клапан контрольного вывода | |
| 73 | 1***0 | Клапан контрольного вывода | |
| 74 | 1***8 | Воздухораспределитель с краном растормаживания в сборе | |
| 75 | 1***0 | Клапан воздухораспределительный | |
| 77 | 1***0 | Фильтр магистральный | |
| 78 | 1***0 | Головка соединительная типа «Палм» | |
| 79 | 1***1 | Головка соединительная типа «Палм» | |
| 81 | С***3 | Сетка СБИТ.305122.003 | |
| 82 | 7***1 | Клапан воздухораспределительный | |
| 83 | 7***3 | Головка соединительная типа "Палм" | |
| 84 | 7***4 | Головка соединительного типа "Палм" | |
| 89 | 4***0 | Клапан абс с блоком управления | |
| 90 | 4***0 | Кабель диагностики | |
| 91 | 4***0 | Кабель питания с розеткой ISO76 38 | |
| 92 | 4***0 | Удлинитель кабеля датчика | |
| 95 | 5***5 | Лента спиральная 22х18х19 | |
| 96 | 5***3 | Лента спиральная 12х9х11 |
