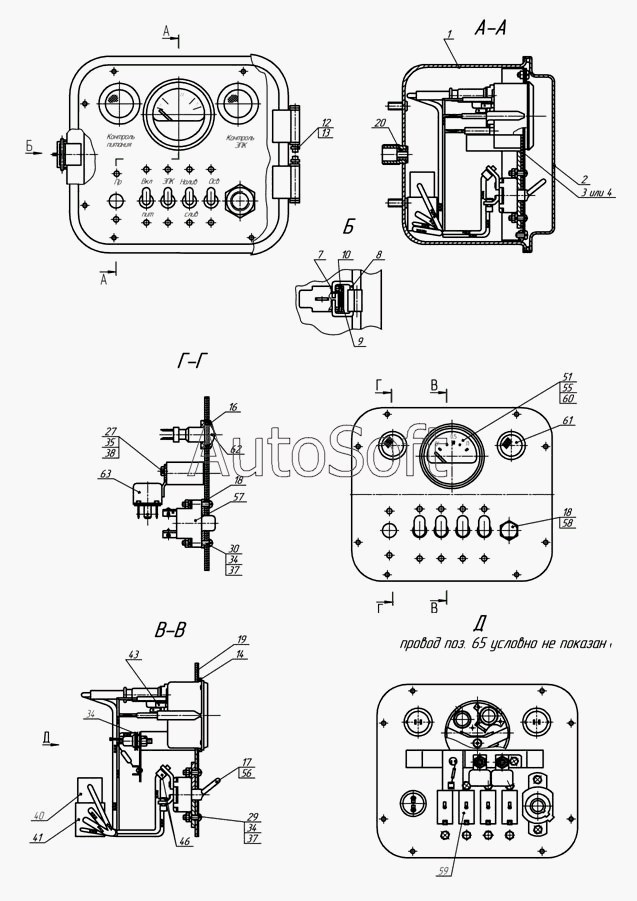

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606 (2008). 2Э66061-3718310, 2Э66061-3718311 Щиток управления
1
2
3
4
7
8
9
10
12
12
14
16
17
17
18
18
19
19
20
27
29
30
34
34
34
35
37
37
38
40
41
43
46
51
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2Э66061-3718311Э4 | 2***4 | Схема электрическая соединений | |
| 96741-3718300Э4 | 9***4 | Схема электрическая соединений | |
| 1 | 2***0 | Корпус в сборе | |
| 2 | 2***0 | Крышка | |
| 3 | 9***3 | Панель | |
| 4 | 9***9 | Плата монтажная | |
| 7 | 9***1 | Рычаг | |
| 8 | 9***2 | Скоба | |
| 9 | 9***3 | Пружина | |
| 10 | 9***4 | Ось (Проволока 2,0-ОС ГОСТ 3282-74) | |
| 11 | 9***5 | Прокладка | |
| 12 | 9***6 | Шайба замковая | |
| 13 | 9***7 | Ось | |
| 14 | 9***7 | Прокладка | |
| 15 | 9***8 | Прокладка | |
| 16 | 9***3 | Прокладка | |
| 17 | 9***4 | Прокладка | |
| 18 | 9***5 | Прокладка | |
| 19 | 6***1 | Фальшпанель | |
| 19 | 9***1 | Фальшпанель | |
| 20 | 9***7 | Втулка | |
| 27 | 1***1 | Болт | |
| 29 | 1***1 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | |
| 30 | 1***1 | Винт | |
| 34 | 1***1 | Гайка | |
| 35 | 1***1 | Гайка М6-6Н | |
| 37 | 1***0 | Шайба пружинная 4 | |
| 38 | 1***0 | Шайба пружинная 6 | |
| 39 | 4***1 | Колодка штыревая 02-6,3-06 | |
| 40 | 4***4 | Колодка штырьевая 02-6,3-02 ОСТ 37.003.032-88 | |
| 41 | 4***7 | Колодка гнездовая 02-6,3-04 ОСТ 37.003.032-88 | |
| 42 | 4***4 | Штырь 03-6,3-12 ОСТ 37.003.032-88 | |
| 43 | 4***6 | Гнездо 02-6,3-12 ОСТ 37.003.032-88 | |
| 46 | 4***6 | Наконечник | |
| 47 | 4***7 | Наконечник | |
| 48 | 4***8 | Наконечник ф 6,5 ОСТ 37.003.040-81 | |
| 51 | А***1 | Лампа | |
| 55 | 4***9 | Патрон ЛВ 211-329 | |
| 56 | 4***1 | Выключатель 46.3710 | |
| 57 | 4***3 | Кнопка контроля схемы сигнализации ВК322 | |
| 58 | 2***2 | Предохранитель | |
| 59 | 4***7 | Переключатель 51.3709 | |
| 60 | 4***8 | УказательУровня топливаУБ 170Н-3806010 | |
| 61 | 4***9 | Фонарь контрольной лампы 123.3803 | |
| 62 | 4***4 | Фонарь контрольной лампы 124.3803 | |
| 63 | 1***7 | Реле | |
| 65 | П***5 | Провод | |
| 65 | П***5 | Провод | |
| 66 | Т***а | Трубка |
