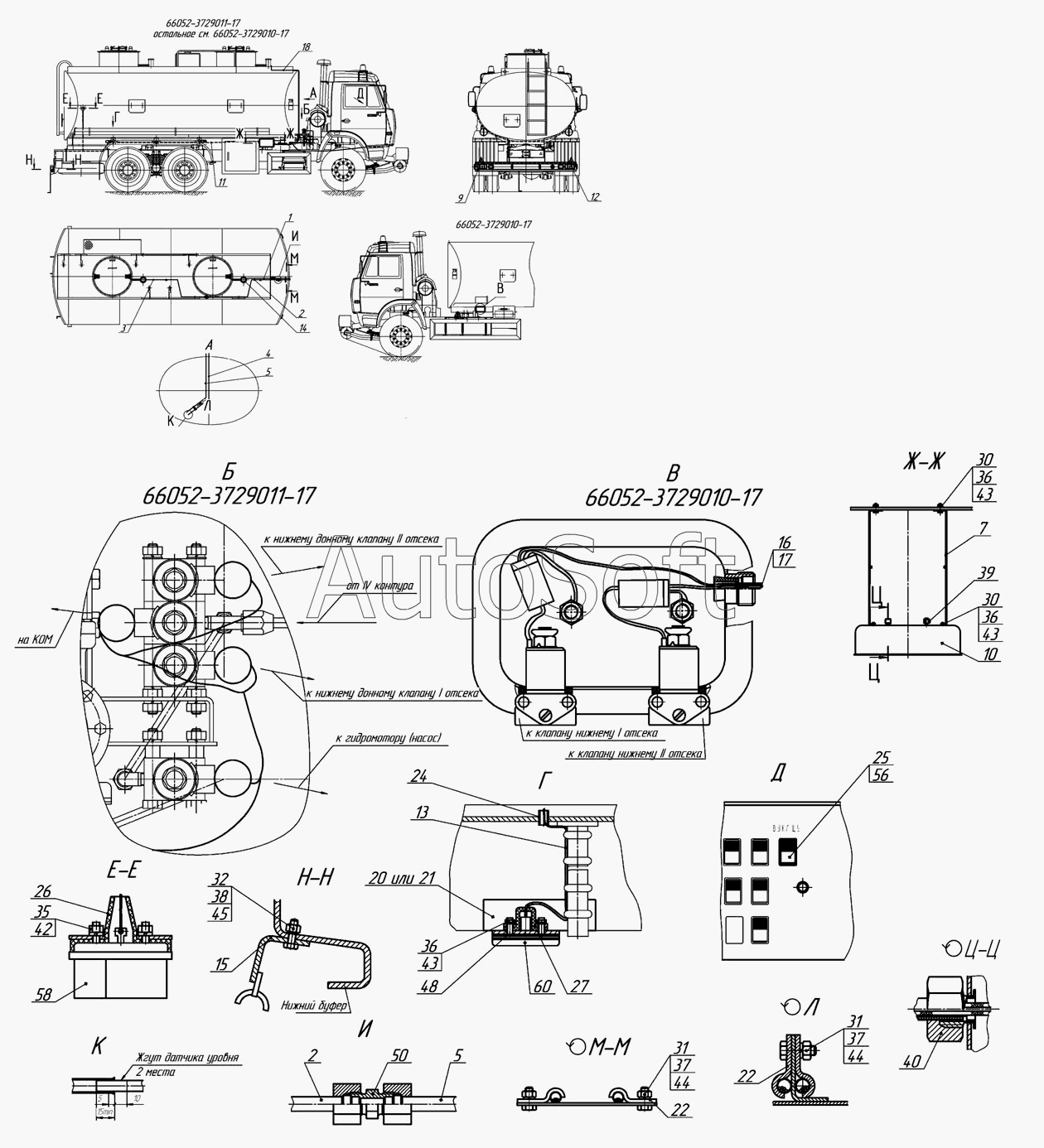

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606 (2008). Установка спецэлектрооборудования
40
24
25
26
27
30
30
31
31
32
35
36
36
36
37
37
38
39
42
43
43
43
44
44
45
48
50
56
58
60
66052-3729010-17
66052-3729010-17
66052-3729010-17
66052-3729011-17
66052-3729011-17
11
1
2
2
3
4
5
5
7
9
10
10
11
12
13
14
15
16
17
18
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66052-01-3729010 Э3 | 6***3 | Схема принципиальная | |
| 66052-01-3729010Э4 | 6***4 | Схема электрическая соединений | |
| 66052-3729010 Э3 | 6***3 | Схема принципиальная | |
| 66052-3729010 Э4 | 6***4 | Схема электрическая соединений | |
| 66052-3729010-17 | 6***7 | Установка специального электрооборудования | |
| 66052-3729011-17 | 6***7 | Установка специального электрооборудования | |
| 1 | 6***7 | Трубопровод датчика I отсека | |
| 2 | 6***7 | Трубопровод датчика II отсека | |
| 3 | 6***7 | Трубопровод датчика II отсека | |
| 4 | 6***7 | Трубопровод | |
| 5 | 6***7 | Трубопровод | |
| 7 | 6***7 | Кронштейн щиткаУправления | |
| 9 | 2***0 | Установка задних фонарей | |
| 10 | 6***5 | ЩитокУправления | |
| 10 | 6***5 | ЩитокУправления | |
| 11 | 6***7 | Основной жгут | |
| 11 | 6***7 | Основной жгут | |
| 12 | 6***7 | Жгут проводов задних фонарей | |
| 13 | 6***7 | Жгут проводов боковых фонарей | |
| 14 | 9***0 | Установка датчика уровня | |
| 15 | 9***0 | Цепь заземления | |
| 16 | 6***7 | Жгут ЭПК | |
| 17 | 6***7 | Жгут ЭПК | |
| 18 | 6***7 | Жгут датчиковУровня | |
| 20 | 9***8 | Кронштейн | |
| 21 | 9***9 | Кронштейн | |
| 22 | 9***3 | Скоба | |
| 23 | 5***8 | Хомут | |
| 24 | 9***1 | Втулка | |
| 25 | 5***5 | Рамка выключателя | |
| 26 | 9***1 | Чехол контурного фонаря | |
| 27 | 6***4 | Чехол бокового фонаря | |
| 30 | 1***1 | Болт | |
| 31 | 1***1 | Болт М8-6gх25 | |
| 32 | 1***1 | Болт ТЕМ10х1,25-6gх40 | |
| 35 | 1***1 | Гайка М5-6Н | |
| 36 | 1***1 | Гайка М6-6Н | |
| 37 | 1***1 | Гайка М8 | |
| 38 | 1***1 | Гайка | |
| 39 | 8***9 | Гайка накидная | |
| 40 | 9***3 | Скоба | |
| 42 | 1***0 | Шайба пружинная 5 | |
| 43 | 1***0 | Шайба пружинная 6 | |
| 44 | 1***0 | Шайба пружинная 8 | |
| 45 | 1***0 | Шайба пружинная 8 | |
| 48 | 6***1 | Шайба | |
| 50 | Ш***2 | Штуцер проходной 12 | |
| 56 | В***3 | Выключатель | |
| 58 | 3***1 | Фонарь контурный задний 381.3731 | |
| 60 | 4***6 | Фонарь габаритный боковой 431.3731010 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
