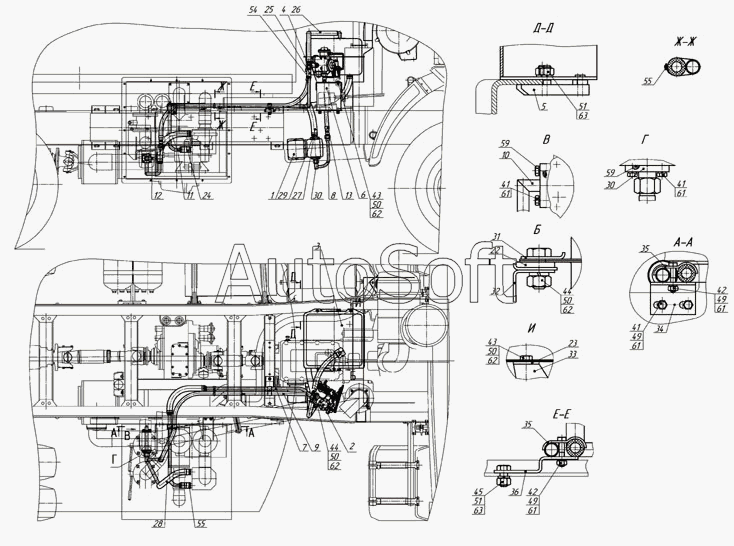

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606 (2008). Установка системы гидрооборудования привода насоса
1
2
3
4
5
6
7
8
9
10
11
12
13
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
35
36
41
41
41
42
42
43
43
44
44
45
49
49
49
50
50
50
50
51
51
54
55
55
59
59
61
61
61
61
61
62
62
62
62
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Установка коробки отбора мощности с насосом | |
| 2 | 6***3 | Блок управления | |
| 3 | 5***2 | Бак масляный | |
| 4 | 5***0 | Тройник | |
| 5 | 6***5 | Прижим | |
| 6 | 6***0 | Поперечина | |
| 7 | 5***2 | Трубопровод низкого давления от охладителя масла | |
| 8 | 6***0 | Трубопровод высокого давления к НШ | |
| 9 | 5***0 | Рукав высокого давления | |
| 10 | 5***2 | Трубопровод низкого давления | |
| 11 | 5***2 | Трубопровод низкого давления | |
| 12 | 5***2 | Трубопровод высокого давления | |
| 13 | 5***0 | Рукав высокого давления | |
| 22 | 5***7 | Прокладка | |
| 23 | 5***8 | Прокладка | |
| 24 | 5***0 | Рукав | |
| 25 | 5***6 | Рукав | |
| 26 | 5***1 | Рукав | |
| 27 | 5***2 | Рукав | |
| 28 | 5***3 | Рукав | |
| 29 | 5***0 | Патрубок | |
| 30 | 5***8 | Штуцер | |
| 31 | 5***6 | Пластина | |
| 32 | 5***0 | Кронштейн маслобака правый | |
| 33 | 5***0 | Кронштейн маслобака левый | |
| 34 | 6***1 | Кронштейн | |
| 35 | 6***5 | Скоба | |
| 36 | 6***0 | Кронштейн | |
| 41 | 1***1 | Болт | |
| 42 | 1***1 | Болт | |
| 43 | 1***1 | Болт ТЕМ10х 1,25-6gх20 | |
| 44 | 1***1 | Болт ТЕМ10х1,25-6gх25 | |
| 45 | 1***1 | Болт М12х1,25-6gх25 | |
| 49 | 1***1 | Гайка М8 | |
| 50 | 1***1 | Гайка | |
| 51 | 1***1 | Гайка М12х1,25-6Н | |
| 54 | 1***0 | Хомут 40 | |
| 55 | 1***0 | Хомут 50 | |
| 59 | 0***2 | Кольцо | |
| 61 | 1***0 | Шайба пружинная 8 | |
| 62 | 1***0 | Шайба пружинная 8 | |
| 63 | 1***0 | Шайба пружинная 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
