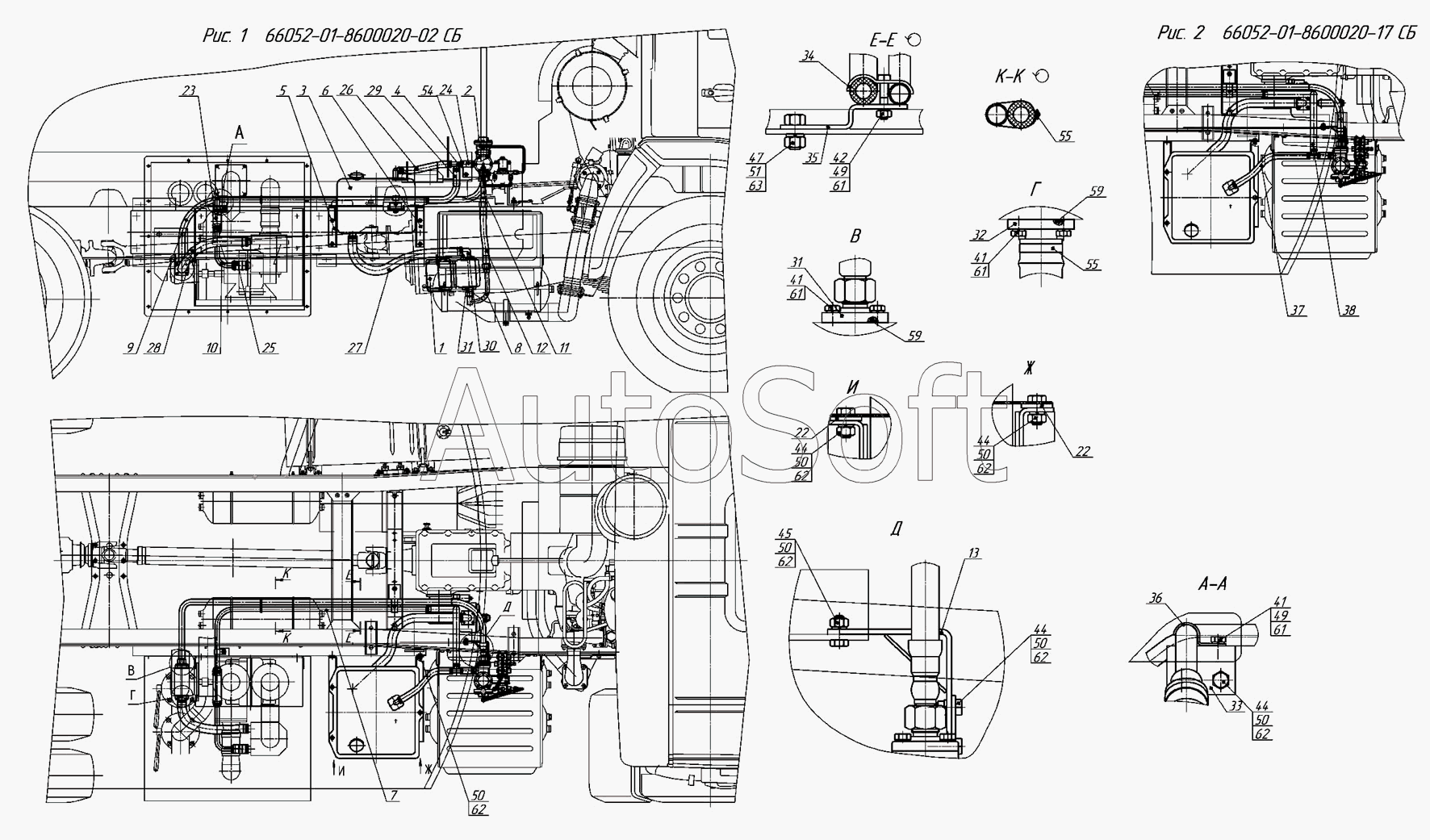

Каталог запасных частей к технике: Нефтекамский автозавод НефАЗ-6606 (2008). Установка системы гидрооборудования привода насоса
49
49
33
34
35
36
37
38
41
41
41
42
44
44
44
44
45
47
32
50
50
50
50
50
50
51
54
55
57
59
59
61
61
61
61
62
62
62
62
62
62
63
66052-01-8600020-17СБ
66052-01-8600020-02СБ
13
2
3
4
5
6
8
9
10
11
12
1
1
22
22
23
24
25
26
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 66052-01-8600020-02СБ | 6***Б | Установка системы гидрооборудования привода насоса | |
| 66052-01-8600020-17СБ | 6***Б | Установка системы гидрооборудования привода насоса | |
| 1 | 5***0 | Установка коробки отбора мощности с насосом | |
| 2 | 6***3 | Блок управления | |
| 3 | 5***2 | Бак масляный | |
| 4 | 5***0 | Тройник | |
| 5 | 6***5 | Кронштейн маслобака | |
| 6 | 6***0 | Кронштейн маслобака | |
| 7 | 6***2 | Трубопровод низкого давления от охладителя масла | |
| 8 | 6***0 | Трубопровод высокого давления к НШ | |
| 9 | 5***0 | Рукав высокого давления | |
| 10 | 6***2 | Трубопровод низкого давления | |
| 11 | 6***2 | Трубопровод высокого давления | |
| 12 | 5***1 | Рукав высокого давления | |
| 13 | 6***0 | Кронштейн блокаУправления в сборе | |
| 22 | 5***8 | Прокладка | |
| 23 | 5***9 | Рукав | |
| 24 | 5***6 | Рукав | |
| 25 | 5***0 | Рукав | |
| 26 | 6***1 | Рукав | |
| 27 | 6***2 | Рукав | |
| 28 | 6***3 | Рукав | |
| 29 | 6***4 | Рукав | |
| 30 | 5***7 | Патрубок | |
| 31 | 5***8 | Штуцер | |
| 32 | 5***0 | Патрубок | |
| 33 | 6***2 | Кронштейн | |
| 34 | 6***5 | Скоба | |
| 35 | 6***0 | Кронштейн | |
| 36 | 5***2 | Скоба | |
| 37 | 6***7 | Рукав | |
| 38 | 6***7 | Рукав | |
| 41 | 1***1 | Болт | |
| 42 | 1***1 | Болт | |
| 44 | 1***1 | Болт ТЕМ10х 1,25-6gх20 | |
| 45 | 1***1 | Болт ТЕМ10х1,25-6gх25 | |
| 47 | 1***1 | Болт ТЕМ 12х1,25-6gх25 | |
| 49 | 1***1 | Гайка М8 | |
| 50 | 1***1 | Гайка | |
| 51 | 1***1 | Гайка М12х1,25-6Н | |
| 54 | 1***0 | Хомут 40 | |
| 55 | 1***0 | Хомут 50 | |
| 57 | 1***1 | Шайба плоская 8х17 | |
| 59 | 0***2 | Кольцо | |
| 61 | 1***0 | Шайба пружинная 8 | |
| 62 | 1***0 | Шайба пружинная 8 | |
| 63 | 1***0 | Шайба пружинная 12 |
