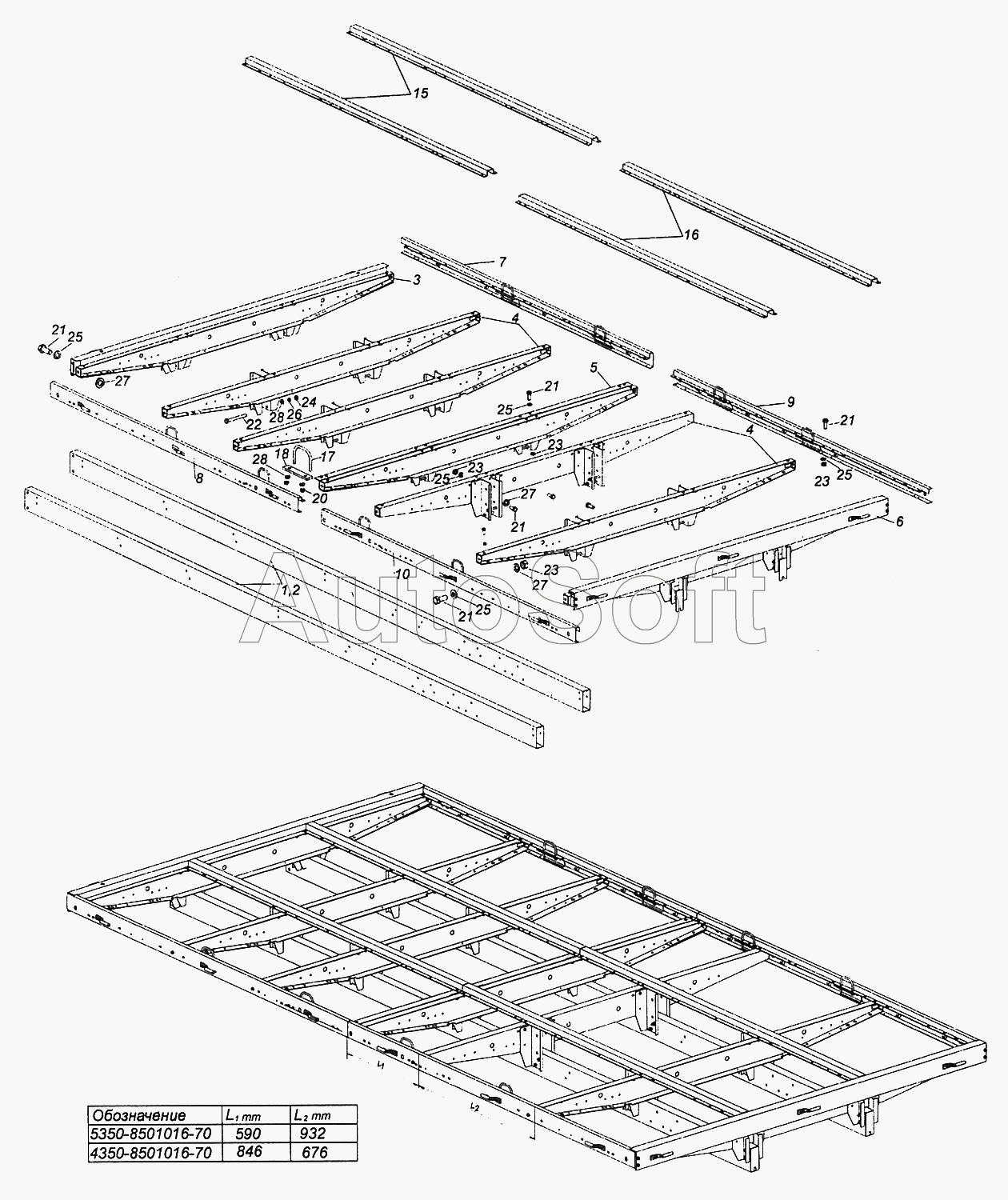

Каталог запасных частей к технике: Камский автозавод 43502 (Евро 4) (2013). 5350-8501016-70 Каркас основания платформы
1
2
3
4
4
5
6
7
8
9
10
15
16
17
18
20
21
21
21
21
21
22
23
23
23
23
24
25
25
25
25
25
26
27
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4350-8501016-70 | 4***0 | Каркас основания платформы | |
| 5350-8501016-70 | 5***0 | Каркас основания платформы | |
| 1 | 5***0 | Брус продольный правый | |
| 2 | 5***0 | Брус продольный левый | |
| 3 | 5***0 | Балка передняя | |
| 4 | 5***0 | Балка №1 | |
| 5 | 5***0 | Балка №3 | |
| 6 | 5***0 | Балка задняя | |
| 7 | 5***0 | Обвязка боковая передняя правая | |
| 8 | 5***0 | Обвязка боковая передняя левая | |
| 9 | 5***0 | Обвязка боковая задняя правая | |
| 10 | 5***0 | Обвязка боковая задняя левая | |
| 15 | 5***0 | Усилитель пола передний | |
| 16 | 5***0 | Усилитель пола задний | |
| 17 | 5***0 | Петля крепления груза | |
| 18 | 5***0 | Пластина петли крепления груза | |
| 20 | 2***6 | Гайка М10х1,25-6Н ОСТ 37.001.197-75 | |
| 21 | 1***1 | Болт М8-6gх20 | |
| 22 | 1***1 | Болт М10х1,25-6gх90 | |
| 23 | 1***1 | Гайка М8х1,25-6Н | |
| 24 | 1***1 | Гайка М10х1,25-6Н | |
| 25 | 1***7 | Шайба 8 пружинная | |
| 26 | 1***7 | Шайба 10 пружинная | |
| 27 | 1***1 | Шайба плоская 8х17 | |
| 28 | 1***1 | Шайба плоская 10,6х18х2 |
